Ver más grande

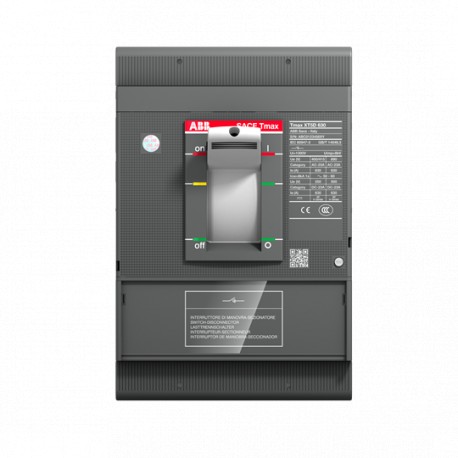

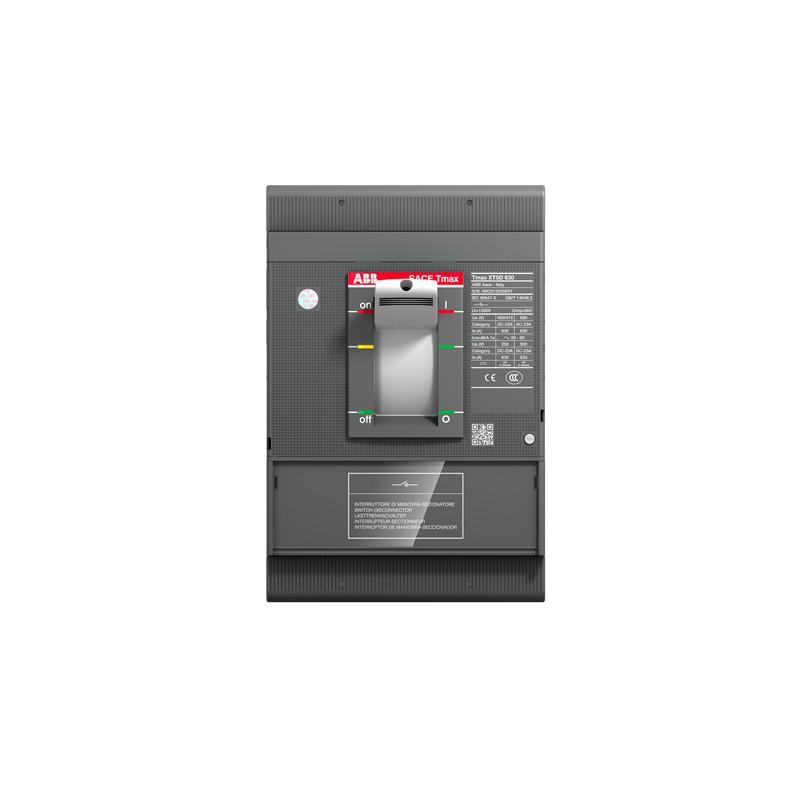

1SDA100546R1 ABB XT5D 400 3p F F
1SDA100546R1
ABB
XT5D 400 3p F F
Componentes industriales de baja tensión > Seccionador
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2353 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Vida útil del producto prolongada | Modularidad del producto |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 59.6 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 045f2cf1-be91-4bcd-b731-887c182e83ea Italy |
| SCIP simplificado | 01556332-ded2-46e1-9b05-5bac73208121 Germany |
| eca2a49d-5ad5-4433-9d0b-ae19f16d4e1e Netherlands | |
| dffb741f-f5c2-479b-9106-31c31ef4ba06 Spain | |
| 6db88e9e-6479-44af-b0b8-e0992f955076 Netherlands | |
| 258fdcfb-4302-4ea1-a8a1-7f689f5848a9 Germany | |
| b76a69cc-0ba2-4ce6-a88f-d186d6966edb Poland | |
| 33c28849-7754-420d-b8c6-f0ccd6b8478a Norway | |
| 22dbb777-bf42-4d24-b54c-a33d1ef48256 Finland | |
| cc90bdc9-48d5-47fe-8df3-adfc2441d412 Netherlands | |
| bf889582-80b0-49a5-9d4a-da0ae1270d58 Germany | |
| 920585fb-c0f9-4371-9465-4fdf58eb943c Denmark | |
| 2da870f5-97d8-4cab-8f69-149222185209 Croatia | |
| bc285540-b9a2-4b97-b115-6f6facc2c63a Czech Republic | |
| 2bc3ddfb-c0b7-4ba1-832a-334db1e85f80 Poland | |
| ae596363-cc3a-4281-ab4b-bdd592d898ba Netherlands | |
| 105bada4-2430-485d-b15c-1103f09a8efc Netherlands | |
| 5b1492c2-10b7-4d22-a2ba-8fdff2fc7c60 Estonia | |
| 87d124d6-f585-4b1b-b84c-9bf107adccde Portugal | |
| 2faf0f7f-1867-4b9d-a79d-316ffcf75e19 Bulgaria | |
| 1b48d7d0-a21e-4f4a-90df-4ac8e1dd4efd Sweden | |
| 29174ac2-3ba6-4cb6-85b4-21b8b9223727 Poland | |
| f7397b96-d7c2-48ef-b3ad-8111935e8936 France | |
| fc258431-4cd3-4234-a135-b43d565660b3 Sweden | |
| 0a5b42b9-53bb-44c0-9816-693d5c0c3532 Greece | |
| 6fb9b86c-8590-43e0-916b-4810ed98fa78 Germany | |
| 0d8844a6-9003-453b-8076-a44f2f970364 Germany | |
| 8fb7fda3-253d-427e-9d0b-e7bf2da3f504 France | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT5DE340ADFF000XXX |
| Número E (Noruega) | 4380321 |
| EAN | 8056221006224 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 140 mm |
| Alto del producto | 205 mm |
| Largo del product | 103.5 mm |
| Peso del product | 4.775 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 248 mm |
| Embalaje Nivel 1 Alto | 240 mm |
| Embalaje Nivel 1 Largo | 285 mm |
| Embalaje Nivel 1 Peso | 5.263 kg |
| Embalaje Nivel 1 EAN | 8056221006224 |
| Información Adicional | |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Switch Disconnector |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Técnica | |
| Durabilidad eléctrica | 7000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 120 cycles per hour | |
| Número de polos | 3P |
| Orden múltiple | 1 pieza |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-23A (Ie) | (400 V) 400 A |
| (690 V) 400 A | |
| Tensión nominal de operación | 690 V AC |
| 750 V DC | |
| Corriente nominal de corta duración Tensión baja (Icw) | 5 kA |
| Corriente nominal ininterrumpida (Iu) | 400 A |
| Normas | IEC60947-2 |
| Subtipo | XT5 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107680A2824 |
| Dibujos mecánicos | 1SDH002011A1101 |
| Diagrama de cableado | 1SDM000005A1001 |
| Instrucciones y manuales | 1SDH002011A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27371403 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | No |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 690 V |
| Tensión nominal de funcionamiento (EF001435) | 0 V |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 5 kA |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | Sí |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Blanco |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 4 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
