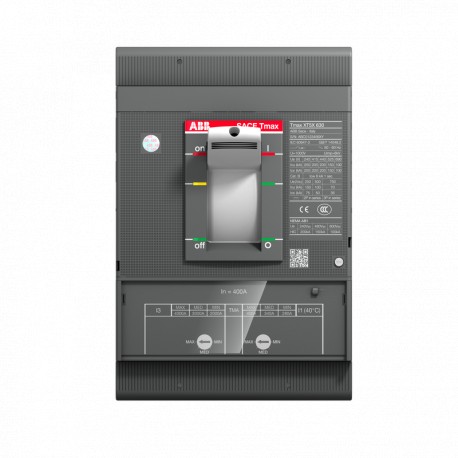

1SDA100511R1 ABB XT5H 400 TMG 400-2000 3p F F
1SDA100511R1
ABB
XT5H 400 TMG 400-2000 3p F F
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2353 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 59.6 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT5HE340ANFF000XXX |
| Número E (Noruega) | 4380318 |
| EAN | 8056221005883 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 140 mm |
| Alto del producto | 205 mm |
| Largo del product | 103.5 mm |
| Peso del product | 4.775 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 250 mm |
| Embalaje Nivel 1 Alto | 245 mm |
| Embalaje Nivel 1 Largo | 285 mm |
| Embalaje Nivel 1 Peso | 5.263 kg |
| Embalaje Nivel 1 EAN | 8056221005883 |
| Información Adicional | |
| Tipo de disyuntor a asociar | Protección del generador |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Automatic Circuit Breaker |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Técnica | |
| Tipo actual | AC/DC |
| Durabilidad eléctrica | 7000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 120 cycles per hour | |
| Número de polos | 3P |
| Orden múltiple | 1 piece |
| Pérdida de potencia | 24.1 W |
| Corriente nominal (In) | 400 A |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Ajuste de la corriente de cortocircuito instantánea nominal (Ii) | 1000…2000 A |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| 750 V DC | |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 40 kA | |
| (250 V DC) 2 Poles in Series 40 kA | |
| (500 V DC) 2 Poles in Series 40 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | 5 kA |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 40 kA | |
| (250 V DC) 2 Poles in Series 50 kA | |
| (500 V DC) 2 Poles in Series 50 kA | |
| Corriente nominal ininterrumpida (Iu) | 400 A |
| Liberar | TMG |
| Tipo de desbloqueo | TM |
| Rango de ajuste | 280…400 A |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC60947-2 |
| Subtipo | XT5 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107680A2824 |
| Dibujos mecánicos | 1SDH002011A1101 |
| Diagrama de cableado | 1SDM000005A1001 |
| Instrucciones y manuales | 1SDH002011A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
