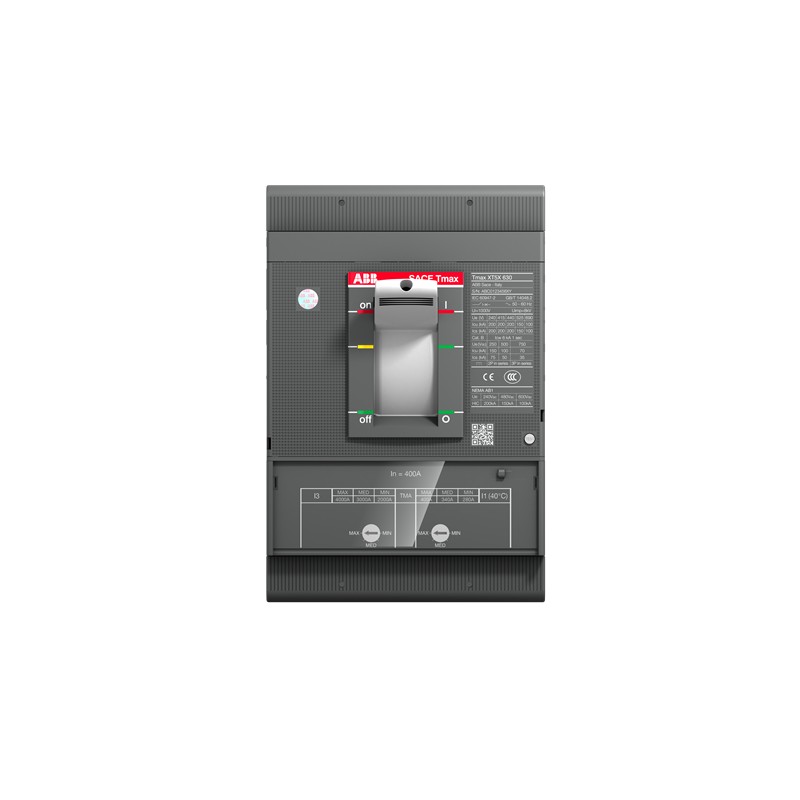

1SDA100436R1 ABB XT5S 630 MA 500-5000 3p F F Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SDA100436R1 ABB XT5S 630 MA 500-5000 3p F F

1SDA100436R1

ABB

XT5S 630 MA 500-5000 3p F F

C.BREAKER TMAX XT5S 630 FIJO TRIPOLAR CON TERMINALES FRONTALES Y LIBERACIÓN TERMOMAGNÉTICA MA R 500 I3=3500...6500

Más detalles


Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas

Caja moldeada "Isomax-Tmax"

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $1,862.28
Precio unitario: $1,862.28
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


b'

Información general

Tipo de producto extendido:
XT5S 630 MA 500-6500 3p F F
ID de producto:
1SDA100436R1
Ean:
8056221005135
Descripción del catálogo:
XT5S 630 MA 500-6500 3p F F
Descripción larga:
C.BREAKER TMAX XT5S 630 FIJO TRIPOLAR CON TERMINALES FRONTALES Y LIBERACIÓN TERMOMAGNÉTICA MA R 500 I3=3500...6500
\n

ordenamiento

Ean:
8056221005135
Cantidad mínima de pedido:
1 pieza
Número de arancel aduanero:
85362090

Dimensiones

Ancho neto del producto:
140 mm
Altura neta del producto:
205 mm
Profundidad / Longitud de la red del producto:
103,5 mm
Peso neto del producto:
4.775 kg

Información sobre contenedores

Unidades de nivel de paquete 1:
1 pieza
Ancho del nivel de paquete 1:
250 milímetros
Nivel de paquete 1 Altura:
245 mm
Nivel de paquete 1 Profundidad / Longitud:
285 mm
Peso bruto de nivel 1 del paquete:
5.263 kg
Paquete Nivel 1 EAN:
8056221005135

información adicional

Tipo de disyuntor que se asocia:
Protección del motor
Tipo actual:
AC/DC
Durabilidad eléctrica:
120 ciclos por hora

Ciclo 5000
Durabilidad mecánica:
240 ciclos por hora

Ciclo de 20000
Número de polos:
3
Orden múltiple:
1 pieza
Pérdida de energía:
33,5 W
Tipo principal del producto:
SACE Tmax XT
Nombre del producto:
Disyuntor de caja moldeada
Tipo de producto:
Cb
Corriente nominal (IN):
500 A
Tensión de soporte de impulso nominal (Uduende):
8 kV
Ajuste de corriente instantánea de cortocircuito nominal (IYo):
3500… 6500 A
Tensión de aislamiento nominal (UYo):
1000 V
Tensión operativa nominal:
690 V AC

750 V CC
Capacidad de rotura de cortocircuito de servicio nominal (ICs):
(220 V AC) 85 kA

(230 V AC) 85 kA

(240 V AC) 85 kA

(380 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 50 kA

(500 V AC) 30 kA

(525 V CA) 30 kA

(690 V CA) 25 kA

(250 V DC) 2 polos en serie 7,5 kA

(500 V DC) 2 polos en serie 7,5 kA
Clasificación de corto tiempo soportar corriente (ICw):
6 kA
Capacidad de rotura definitiva de cortocircuito nominal (ICu):
(220 V AC) 85 kA

(230 V AC) 85 kA

(240 V AC) 85 kA

(380 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 50 kA

(500 V AC) 30 kA

(525 V CA) 30 kA

(690 V CA) 25 kA

(250 V DC) 2 polos en serie 30 kA

(500 V DC) 2 polos en serie 30 kA
Corriente ininterrumpida nominal (Iu):
630 A
Lanzamiento:
MAMÁ
Tipo de versión:
M
Nivel de rendimiento de cortocircuito:
S
normas:
Norma IEC 60947
Sub-tipo:
XT5
Tipo de conexión de terminal:
Disyuntores fijos
Versión:
F

Certificados y declaraciones (número de documento)

Hoja de datos, Información técnica:
\n1SDC210100D0205
1SDC210099D0205
Declaración de conformidad - CE:
\n9AKK107680A2824
Instrucciones y manuales:
\n1SDH002011A1001

Clasificaciones

ETIM 7:
EC000228 - Disyuntor de potencia para protección de trafo/generador/instalación
Código de clasificación de objetos:
q
Categoría RAEE:
5. Equipo pequeño (sin dimensión externa más de 50 cm)
\n
'

ETIM for 1SDA100436R1 Interruptores de baja tensión (EC000228)
Característica Valor
Intensidad nominal permanente Iu (EF001389) 500 A
Tensión nominal (EF003977) 690 V
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) 3500 A
Protección de fallo a tierra integrada (EF007296) No
Tipo de conexión del circuito de corriente principal (EF006819) Conexión de tornillo
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Apto para montaje en carril DIN (EF007250) No
Montaje en rail DIN opcional (EF008904) No
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Con alarma activada (EF007006) No
Con liberación de baja tensión integrada (EF001390) No
Número de polos (EF001391) 3
Posición de la conexión para el circuito principal de tensión (EF006671) Parte frontal
Ejecución del elemento accionador (EF006976) Maneta
Aparato completo con dispositivo de protección (EF008906) Sí
Accionamiento motorizado integrado (EF006697) No
Accionamiento motorizado opcional (EF007386) Sí
Grado de protección (IP) (EF005474) IP20

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO TMAX XT ES.pdf 62 Mbytes
