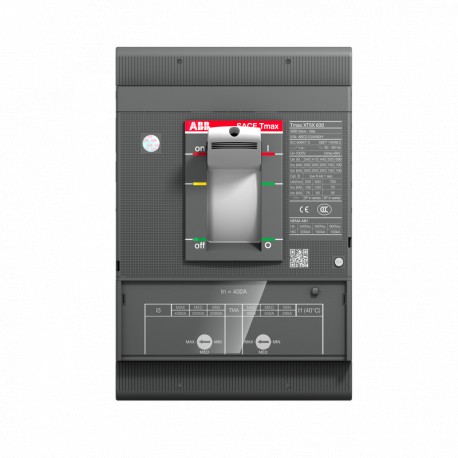

1SDA100435R1 ABB XT5S 400 MA 400-4000 3p F F
1SDA100435R1
ABB
XT5S 400 MA 400-4000 3p F F
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Caja moldeada "Isomax-Tmax"
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2353 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Vida útil del producto prolongada | Modularidad del producto |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 59.6 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 8f4df7a8-c3c2-4cc6-bddc-7166d85a6b3b Italy |
| SCIP simplificado | 37aa610c-2df3-4e80-bbba-9da66709b739 Poland |
| fd4cbf9a-4258-44b6-bc49-a80ca024d5e5 Hungary | |
| 0eabc9ab-62e4-4069-96b1-37fc456914f3 Estonia | |
| 730c8ab4-15aa-495b-9747-175c42179626 France | |
| c733858a-631b-4fa0-9c7d-b044cd93dd81 Czech Republic | |
| 084bf64b-b21e-40d1-8a2e-d5b19c5a9c88 Bulgaria | |
| 31471a20-6fdc-4d80-b264-d13cbab041ec Netherlands | |
| 20e5062e-a2e2-43e1-972d-a8976d959805 Hungary | |
| 66b8cdc3-b423-4bc8-a064-9c207b73ee1c Poland | |
| 5ec79032-71be-4b18-b075-971fcc5f499d France | |
| bd1ef654-472c-45f6-b95f-053c8ec68bd9 Sweden | |
| 74d01ec4-fa66-45fe-943a-29e9271403dd Belgium | |
| 0eabc9ab-62e4-4069-96b1-37fc456914f3 Estonia | |
| ddf53994-58a3-46e9-974a-88f2a098d45b Sweden | |
| d2ba3b0b-640a-4a2d-9c63-cbfc6620363b Spain | |
| 82c03ad3-1353-4dc8-b753-9fe303b23f89 Germany | |
| 3c5fc2d8-cf50-47c3-9159-e1ecf6ffda67 Germany | |
| fd4cbf9a-4258-44b6-bc49-a80ca024d5e5 Hungary | |
| 730c8ab4-15aa-495b-9747-175c42179626 France | |
| d2ba3b0b-640a-4a2d-9c63-cbfc6620363b Spain | |
| 084bf64b-b21e-40d1-8a2e-d5b19c5a9c88 Bulgaria | |
| 8e2d0ebc-f7f8-48dc-b565-bd856c9b9705 Denmark | |
| 74d01ec4-fa66-45fe-943a-29e9271403dd Belgium | |
| 0ab067e6-f4a5-430a-9301-481bbf8ca149 Germany | |
| 4deeab24-3335-4dc6-bd49-a4ba31dacdc9 Belgium | |
| 687605be-cd6f-4bb6-addf-f1d46917dd25 Norway | |
| 66b8cdc3-b423-4bc8-a064-9c207b73ee1c Poland | |
| c733858a-631b-4fa0-9c7d-b044cd93dd81 Czech Republic | |
| 27d2a2ec-4c6c-489e-b96e-8a66d89672ec Germany | |
| ddf53994-58a3-46e9-974a-88f2a098d45b Sweden | |
| 0ab067e6-f4a5-430a-9301-481bbf8ca149 Germany | |
| ea257c99-b263-485f-9677-6bffb19d47ce Finland | |
| 8c20862b-7371-434e-84d2-38f767248a41 Germany | |
| 4deeab24-3335-4dc6-bd49-a4ba31dacdc9 Belgium | |
| 5ec79032-71be-4b18-b075-971fcc5f499d France | |
| 6cd34aa2-133f-450e-b207-5a0b975fd760 Greece | |
| ea257c99-b263-485f-9677-6bffb19d47ce Finland | |
| 8c20862b-7371-434e-84d2-38f767248a41 Germany | |
| 384ff4c8-2e3f-4c1d-a5af-6c909074121e Croatia | |
| 687605be-cd6f-4bb6-addf-f1d46917dd25 Norway | |
| 8e2d0ebc-f7f8-48dc-b565-bd856c9b9705 Denmark | |
| 3468556b-87dc-452c-a9da-fc7da26a3827 Poland | |
| 82c03ad3-1353-4dc8-b753-9fe303b23f89 Germany | |
| 94a6cdde-18ec-41f3-97c8-1c989c637f52 Portugal | |
| 384ff4c8-2e3f-4c1d-a5af-6c909074121e Croatia | |
| 20e5062e-a2e2-43e1-972d-a8976d959805 Hungary | |
| 3c5fc2d8-cf50-47c3-9159-e1ecf6ffda67 Germany | |
| 31471a20-6fdc-4d80-b264-d13cbab041ec Netherlands | |
| bd1ef654-472c-45f6-b95f-053c8ec68bd9 Sweden | |
| 37aa610c-2df3-4e80-bbba-9da66709b739 Poland | |
| 27d2a2ec-4c6c-489e-b96e-8a66d89672ec Germany | |
| 3468556b-87dc-452c-a9da-fc7da26a3827 Poland | |
| 6cd34aa2-133f-450e-b207-5a0b975fd760 Greece | |
| 94a6cdde-18ec-41f3-97c8-1c989c637f52 Portugal | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT5SE340AMFF000XXX |
| Número E (Noruega) | 4380282 |
| EAN | 8056221005128 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 140 mm |
| Alto del producto | 205 mm |
| Largo del product | 103.5 mm |
| Peso del product | 4.775 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 250 mm |
| Embalaje Nivel 1 Alto | 245 mm |
| Embalaje Nivel 1 Largo | 285 mm |
| Embalaje Nivel 1 Peso | 5.263 kg |
| Embalaje Nivel 1 EAN | 8056221005128 |
| Información Adicional | |
| Tipo de disyuntor a asociar | Protección del motor |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Automatic Circuit Breaker |
| Versión | F |
| Dibujo dimensional CAD | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Técnica | |
| Tipo actual | AC/DC |
| Durabilidad eléctrica | 7000 cycle |
| 60 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 120 cycles per hour | |
| Número de polos | 3P |
| Orden múltiple | 1 pieza |
| Pérdida de potencia | 24.1 W |
| Corriente nominal (In) | 400 A |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Ajuste de la corriente de cortocircuito instantánea nominal (Ii) | 2800…5200 A |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 690 V AC |
| 750 V DC | |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 25 kA | |
| (250 V DC) 2 Poles in Series 30 kA | |
| (500 V DC) 2 Poles in Series 30 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | 5 kA |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 25 kA | |
| (250 V DC) 2 Poles in Series 30 kA | |
| (500 V DC) 2 Poles in Series 30 kA | |
| Corriente nominal ininterrumpida (Iu) | 400 A |
| Liberar | MA |
| Tipo de desbloqueo | M |
| Nivel de rendimiento de cortocircuito | S |
| Normas | IEC60947-2 |
| Subtipo | XT5 |
| Tipo de conexión del terminal | Frente |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK107680A2824 |
| Dibujos mecánicos | 1SDH002011A1101 |
| Diagrama de cableado | 1SDM000005A1001 |
| Instrucciones y manuales | 1SDH002011A1001 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 400 A |
| Tensión nominal (EF003977) | 690 V |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 2800 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Con alarma activada (EF007006) | No |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Parte frontal |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
