ABBInterruptores automáticos1SDA064724R1 ABB E4S1600 PR123/DC 3P F VR

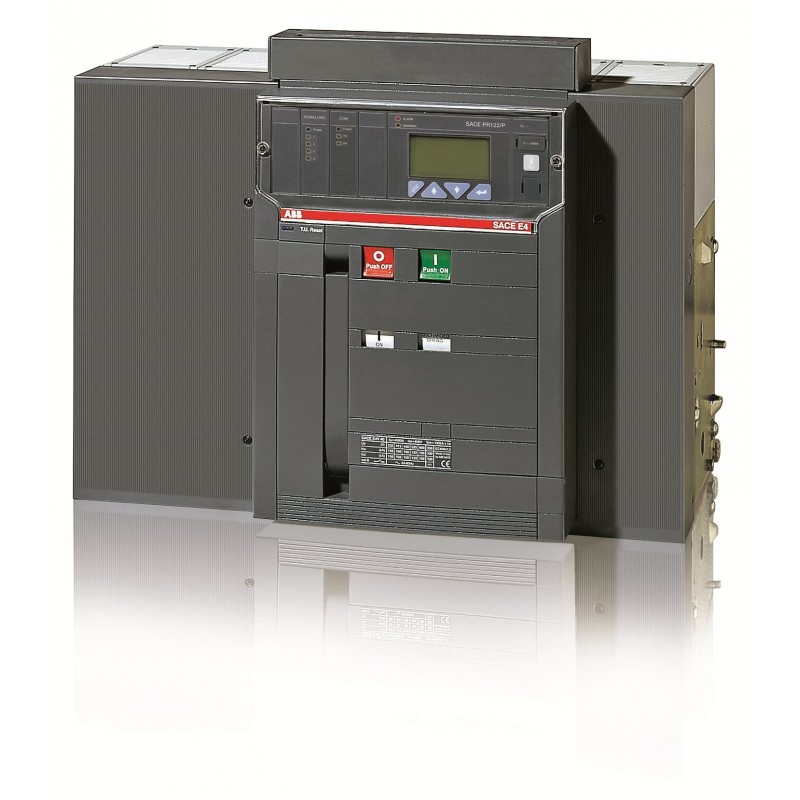

ABB 1SDA064724R1 1SDA064724R1 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SDA064724R1 ABB E4S1600 PR123/DC 3P F VR

Referencia: 1SDA064724R1

Fabricante: ABB

Descripción:

E4S1600 PR123/DC 3P F VR
INTERRUPTOR AUTOMÁTICO SACE EMAX E4S 1600A DE TRES POLOS FIJO CON TERMINALES DE LIBERACIÓN DE SOBRECORRIENTE VERTICAL TRASERA PR123/DC R1600 EQUIPADO CON: 4 CONTACTOS AUXILIARES Y INTERRUPTOR CENTRAL EN POSICIÓN ABIERTO-CERRADO

Categorías:

  • Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
  • ABB > Interruptores automáticos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 23.747,15 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

b'

Información general

Tipo de producto extendido:
E4S1600PR123/DCIn=1600A3pFVR<HR
ID de producto:
1SDA064724R1
Ean:
8015644676179
Descripción del catálogo:
E4S 1600 PR123 / DC In = 1600A 3p F VR<HR
Descripción larga:
INTERRUPTOR AUTOMÁTICO SACE EMAX E4S 1600A DE TRES POLOS FIJO CON TERMINALES DE LIBERACIÓN DE SOBRECORRIENTE VERTICAL TRASERA PR123/DC R1600 EQUIPADO CON: 4 CONTACTOS AUXILIARES Y INTERRUPTOR CENTRAL EN POSICIÓN ABIERTO-CERRADO
\n

ordenamiento

Ean:
8015644676179
Cantidad mínima de pedido:
1 pieza
Número de arancel aduanero:
85362090

Dimensiones

Ancho neto del producto:
566 milímetros
Altura neta del producto:
418 milímetros
Profundidad / Longitud de la red del producto:
302 mm
Peso neto del producto:
81 kg

Información sobre contenedores

Unidades de nivel de paquete 1:
1 pieza
Ancho del nivel de paquete 1:
515 milímetros
Nivel de paquete 1 Altura:
600 milímetros
Nivel de paquete 1 Profundidad / Longitud:
785 milímetros
Paquete Nivel 1 EAN:
8015644609139

información adicional

Tipo actual:
DC
Durabilidad eléctrica:
Ue = 1000 V 7000 ciclo
Durabilidad mecánica:
Ciclo 15000

60 ciclos por hora
Número de polos:
3
Tipo principal del producto:
SACE Emax
Nombre del producto:
Disyuntor de aire
Tipo de producto:
Disyuntor de aire
Corriente nominal (IN):
1600 A
Tensión nominal (UR):
750 V
Tensión de soporte de impulso nominal (Uduende):
12 kV
Tensión de aislamiento nominal (UYo):
1000 V
Corriente operacional nominal (IE):
1600 A
Tensión operativa nominal:
750 V CC
Capacidad de rotura de cortocircuito de servicio nominal (ICs):
(500 V CC) 75 kA

(750 V CC) 65 kA
Capacidad de rotura definitiva de cortocircuito nominal (ICu):
(500 V CC) 75 kA

(750 V CC) 65 kA
Corriente ininterrumpida nominal (Iu):
1600 A
Lanzamiento:
PR123/DC
Tipo de versión:
EL
Nivel de rendimiento de cortocircuito:
S
normas:
Iec
Sub-tipo:
E4
Tipo de conexión de terminal:
Disyuntores fijos

Trasero plano Orientado
Versión:
F

Certificados y declaraciones (número de documento)

Hoja de datos, Información técnica:
\n1SDC200012D0202
Declaración de conformidad - CE:
\n1SDL000165R0016
Instrucciones y manuales:
\n1SDH000635R0002

Clasificaciones

ETIM 4:
EC000228 - Disyuntor de potencia para trafo/generador/prot de instalación.
ETIM 5:
EC000228 - Disyuntor de potencia para trafo/generador/prot de instalación.
ETIM 6:
EC000228 - Disyuntor de potencia para trafo/generador/prot de instalación.
ETIM 7:
EC000228 - Disyuntor de potencia para protección de trafo/generador/instalación
Categoría RAEE:
4. Equipo grande (cualquier dimensión externa de más de 50 cm)
\n
'

ETIM for 1SDA064724R1 Interruptores de baja tensión (EC000228)

CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor1600 A
CaracterísticaTensión nominal (EF003977)
Valor750 V
CaracterísticaAjuste actual de liberación de sobrecarga (EF002336)
Valor1600 A
CaracterísticaRango de ajuste de liberación instantánea de cortocircuito (EF007131)
Valor2400.0 A
CaracterísticaProtección de fallo a tierra integrada (EF007296)
ValorNo
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión de tornillo
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica integrada fija para dispositivo integrado
CaracterísticaApto para montaje en carril DIN (EF007250)
ValorNo
CaracterísticaMontaje en rail DIN opcional (EF008904)
ValorNo
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor4
CaracterísticaCon alarma activada (EF007006)
ValorSí
CaracterísticaCon liberación de baja tensión integrada (EF001390)
ValorNo
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaPosición de la conexión para el circuito principal de tensión (EF006671)
ValorDetrás
CaracterísticaEjecución del elemento accionador (EF006976)
ValorBotón pulsador
CaracterísticaAparato completo con dispositivo de protección (EF008906)
ValorSí
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP30
