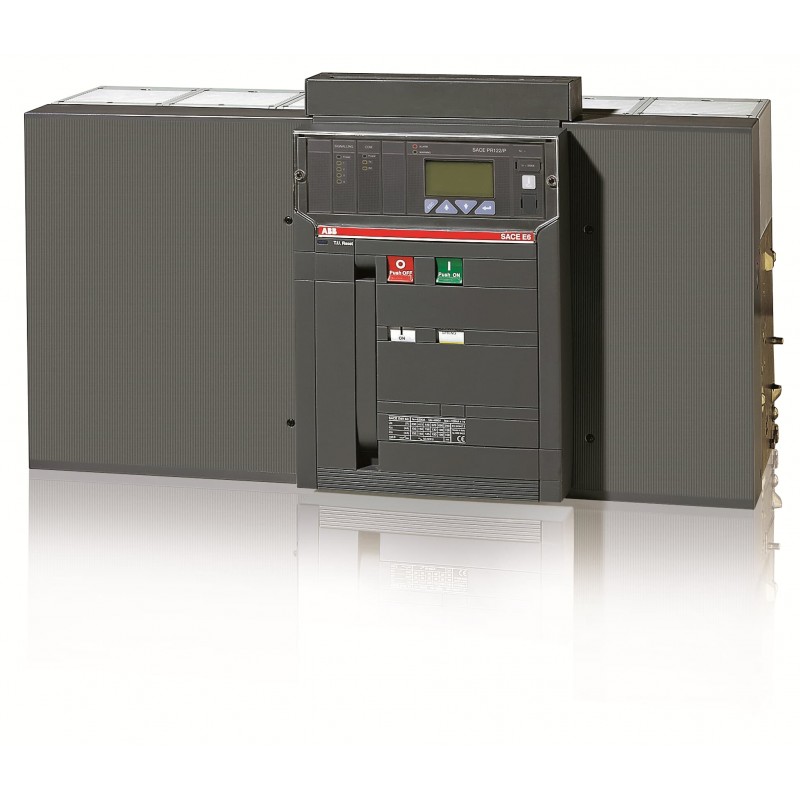

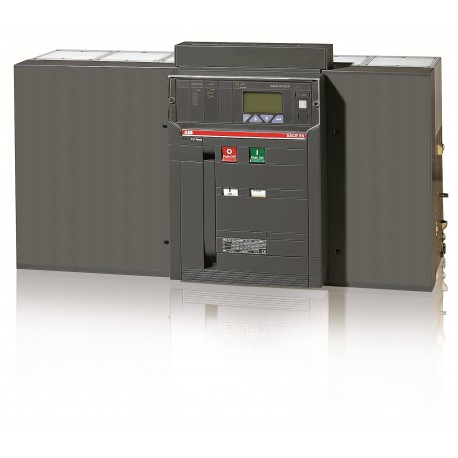

1SDA064662R1 ABB E6H3200 PR122/DC 3P W MP
1SDA064662R1
ABB
E6H3200 PR122/DC 3P W MP
E6H 3200 PR122/DC In=3200A 3p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Circular Value | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Clasificación | |
| EAN | 8015644675554 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 810 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 116 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | box 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 1000 mm |
| Embalaje Nivel 1 EAN | 8015644609139 |
| Información Adicional | |
| Tipo actual | DC |
| Durabilidad eléctrica | Ue = 1000 V 5000 cycle |
| Durabilidad mecánica | 12000 cycle |
| 60 cycles per hour | |
| Número de polos | 3 |
| Pérdida de potencia | 276 W |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Corriente nominal (In) | 3200 A |
| Tensión nominal (Ur) | 750 V |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 3200 A |
| Tensión nominal de operación | 750 V DC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (500 V DC) 100 kA |
| (750 V DC) 65 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (500 V DC) 100 kA |
| (750 V DC) 65 kA | |
| Corriente nominal ininterrumpida (Iu) | 3200 A |
| Liberar | PR122/DC |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E6 |
| Tipo de conexión del terminal | Withdrawable Circuit-Breakers |
| Versión | W |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200012D0202 |
| Declaración de conformidad - CE | 1SDL000165R0017 |
| Instrucciones y manuales | 1SDH000635R0005 |
| Clasificaciones | |
| ETIM 7 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Categoría RAEE | 4. Large Equipment (Any External Dimension More Than 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 3200 A |
| Tensión nominal (EF003977) | 750 V |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1280.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 4800.0 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
