ABBInterruptores automáticos1SDA064595R1 ABB E2B800 PR122/DC 4P W MP

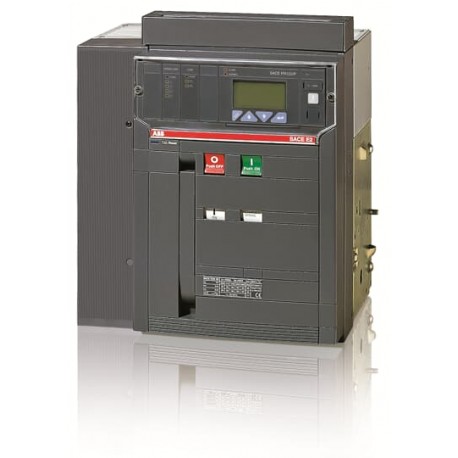

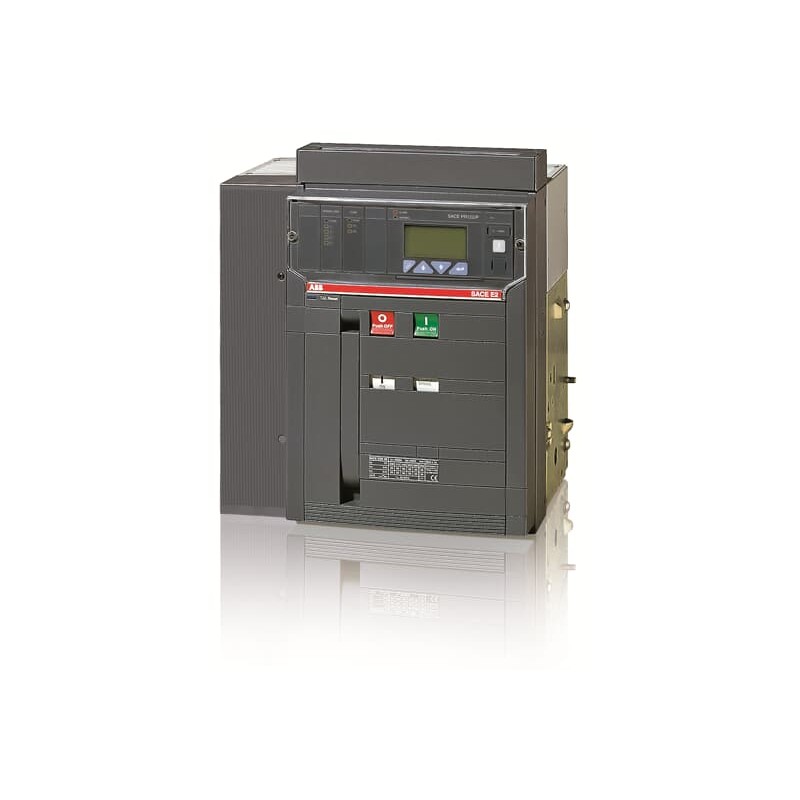

ABB 1SDA064595R1 1SDA064595R1 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SDA064595R1 ABB E2B800 PR122/DC 4P W MP

Referencia: 1SDA064595R1

Fabricante: ABB

Descripción:

E2B800 PR122/DC 4P W MP
E2B 800 PR122/DC In=800A 4p W MP

Categorías:

  • Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
  • ABB > Interruptores automáticos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 9.684,07 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

ABB EcoSolutions
Cumplimiento de Materiales
Declaración REACH9AKK108466A1425
Información sobre RoHS9AKK108466A1424
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA9AKK108467A8326
Ambiente
Información medioambiental9AKK10103A6076
Clasificación
EAN8015644674885
Cantidad mínima de pedido1 piece
Código arancelario85362090
Dimensiones
Ancho del product414 mm
Alto del producto461 mm
Largo del product396.5 mm
Peso del product61 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 piece
Embalaje Nivel 1 Ancho515 mm
Embalaje Nivel 1 Alto600 mm
Embalaje Nivel 1 Largo615 mm
Embalaje Nivel 1 EAN8015644609139
Información Adicional
Tipo de producto principalSACE Emax
Nombre del productoAir Circuit Breaker
Tipo de productoAir Circuit Breaker
VersiónW
Técnica
Tipo actualDC
Durabilidad eléctricaUe = 1000 V 15000 cycle
Durabilidad mecánica25000 cycle
60 cycles per hour
Número de polos4P
Pérdida de potencia83 W
Corriente nominal (In)800 A
Tensión nominal soportada por impulsos (Uimp)12 kV
Tensión nominal de aislamiento (Ui)1000 V
Corriente nominal de funcionamiento (Ie)800 A
Tensión nominal de operación1000 V DC
Capacidad nominal de corte en cortocircuito en servicio (Ics)(750 V DC) 25 kA
(1000 V DC) 25 kA
Capacidad nominal de corte en cortocircuito (Icu)(750 V DC) 25 kA
(1000 V DC) 25 kA
Corriente nominal ininterrumpida (Iu)800 A
Tensión nominal (Ur)1000 V
LiberarPR122/DC
Tipo de desbloqueoEL
Nivel de rendimiento de cortocircuitoB
NormasIEC
SubtipoE2
Tipo de conexión del terminalDisyuntores extraíbles
Certificados y Declaraciones (Número de Documento)
Ficha técnica, información técnica1SDC200012D0202
Declaración de conformidad - CE1SDL000165R0014
Instrucciones y manuales1SDH000635R0005
Clasificaciones y estándares externos
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Clase electrónicaV11.1 : 27370409

ETIM for 1SDA064595R1 Interruptores de baja tensión (EC000228)

CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor800 A
CaracterísticaTensión nominal (EF003977)
Valor1000 V
CaracterísticaAjuste actual de liberación de sobrecarga (EF002336)
Valor320.0 A
CaracterísticaRango de ajuste de liberación instantánea de cortocircuito (EF007131)
Valor1200.0 A
CaracterísticaProtección de fallo a tierra integrada (EF007296)
ValorNo
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión a través de parte de chasis separada
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica de deslizamiento para dispositivo integrado
CaracterísticaApto para montaje en carril DIN (EF007250)
ValorNo
CaracterísticaMontaje en rail DIN opcional (EF008904)
ValorNo
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor4
CaracterísticaCon alarma activada (EF007006)
ValorSí
CaracterísticaCon liberación de baja tensión integrada (EF001390)
ValorNo
CaracterísticaNúmero de polos (EF001391)
Valor4
CaracterísticaPosición de la conexión para el circuito principal de tensión (EF006671)
ValorConexión a través de parte de chasis separada
CaracterísticaEjecución del elemento accionador (EF006976)
ValorBotón pulsador
CaracterísticaAparato completo con dispositivo de protección (EF008906)
ValorSí
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP30
