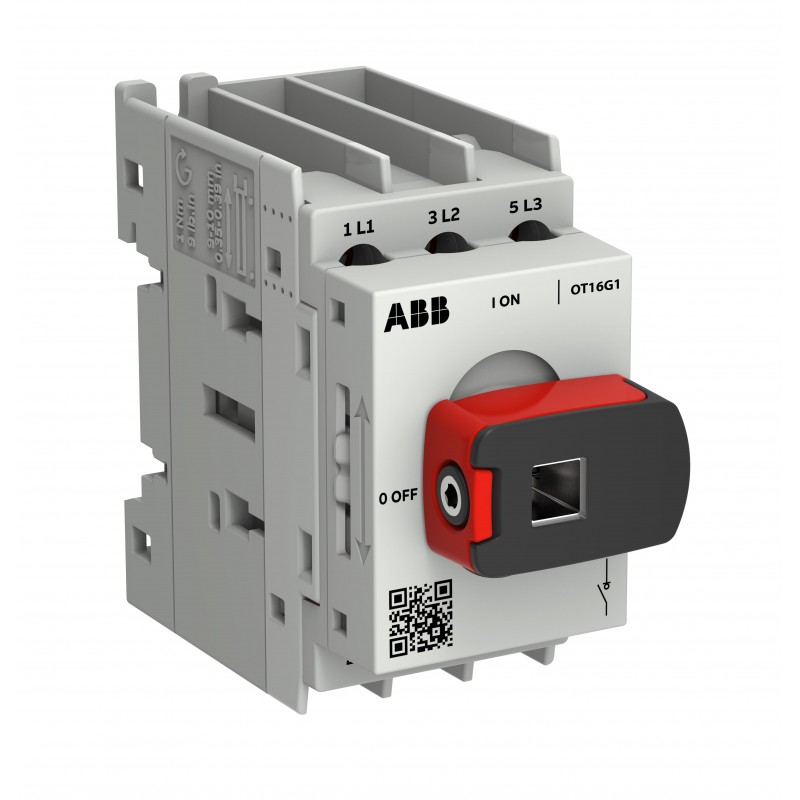

1SCA163366R1001 ABB Int. Seccionador OT Plus OT16G1-3MS
1SCA163366R1001
ABB
Int. Seccionador OT Plus OT16G1-3MS
OT16G1-3MS SWITCH DISCONNECTOR
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | No se envía ningún residuo no peligroso a un vertedero |
| UL 2799 Validación de cero residuos a vertederos disponible | |
| Instrucciones de desmontaje al final de la vida útil | 1SCC301152M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301349D0201 |
| Vida útil del producto prolongada | Durabilidad del producto |
| Eficiencia energética mejorada para los clientes | Eficiencia del producto: producto considerado más eficiente energéticamente en comparación con productos similares en el mercado o productos más antiguos de la misma línea. |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 92,5 % |
| Contenido de material sostenible en los envases (% en peso) | FSC 100% Cartón - 35.9 % |
| FSC 100% Cartón - 41.98 % | |
| FSC 100% Cartón - 22.12 % | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Descargas Populares | |
| Instrucciones y manuales | 1SCC301149M0201 |
| Dibujos mecánicos | OT16_63G1_3M_SR.STP |
| Ambiente | |
| Grado de protección | Front IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85363030 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 35 mm |
| Alto del producto | 68 mm |
| Largo del product | 74 mm |
| Peso del product | 0.133 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 37 mm |
| Embalaje Nivel 1 Largo | 71 mm |
| Embalaje Nivel 1 Alto | 76 mm |
| Embalaje Nivel 1 Peso | 0.154 kg |
| Embalaje Nivel 1 EAN | 6417019930855 |
| Embalaje Nivel 2 Ancho | 91 mm |
| Embalaje Nivel 2 Largo | 263 mm |
| Embalaje Nivel 2 Alto | 170 mm |
| Embalaje Nivel 2 Peso | 1.54 kg |
| Técnica | |
| Capacidad de conexión del circuito principal | Flexible con férula 1/2x Cu 0.75…4 mm² |
| Sólido 1/2x Cu 0.75…6 mm² | |
| Flexible 1x Cu 1.5…16 mm² | |
| Flexible 2x Cu 1.5…6 mm² | |
| Varado 1x Cu 1.5…16 mm² | |
| Varado 2x Cu 1.5…6 mm² | |
| Corriente térmica convencional de aire libre (Ith) | 16 A |
| Corriente térmica convencional (Ithe) | 16 A |
| Color del asa | Negro |
| Longitud del mango | 28.5 mm |
| Tipo de asa | Knob |
| Tipo de cerradura | Padlockable |
| Contactos auxiliares montados al máximo | 4 NO, 4 NC |
| Durabilidad mecánica | Nr. Operations 100000 |
| Tipo de montaje | Base/DIN mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 0.1 W |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-1 800 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (415 V) 16 A |
| (690 V) 16 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (415 V) 16 A |
| (690 V) 16 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (415 V) 16 A |
| (690 V) 16 A | |
| Potencia operativa nominal AC-23A (Pe) | (415 V) 7.5 kW |
| (690 V) 11 kW | |
| Tensión nominal de operación | Main Circuit 800 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 1.76 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 0.8 kA |
| durante 0,2 s 1.25 kA | |
| Destornillador recomendado | Main Circuit Pozidriv 2 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo en la parte superior del interruptor |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | acc. IEC 60947-1 1 N·m |
| Longitud de pelado del cable | Circuito Principal 9-10 mm |
| Circuito Principal 0.35-0.39 in | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | 600 V |
| Amperaje UL/CSA | 20 A |
| Potencia nominal UL/CSA | (110 ... 120 V AC) Single Phase 1 Hp |
| (240 V AC) Single Phase 2 Hp | |
| (440 ... 480 V AC) Single Phase 5 Hp | |
| (550 ... 600 V AC) Single Phase 7.5 Hp | |
| (240 V AC) Three Phase 5 Hp | |
| (440 ... 480 V AC) Three Phase 10 Hp | |
| (550 ... 600 V AC) Three Phase 10 Hp | |
| Tamaño del cable | 1x 18-6 AWG |
| 2x 16-10 AWG | |
| Par de apriete UL/CSA | UL 1 lbf·in |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC301348D2701 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5290 >> Disconnect switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 36 |
| Número E (Suecia) | 3172209 |
