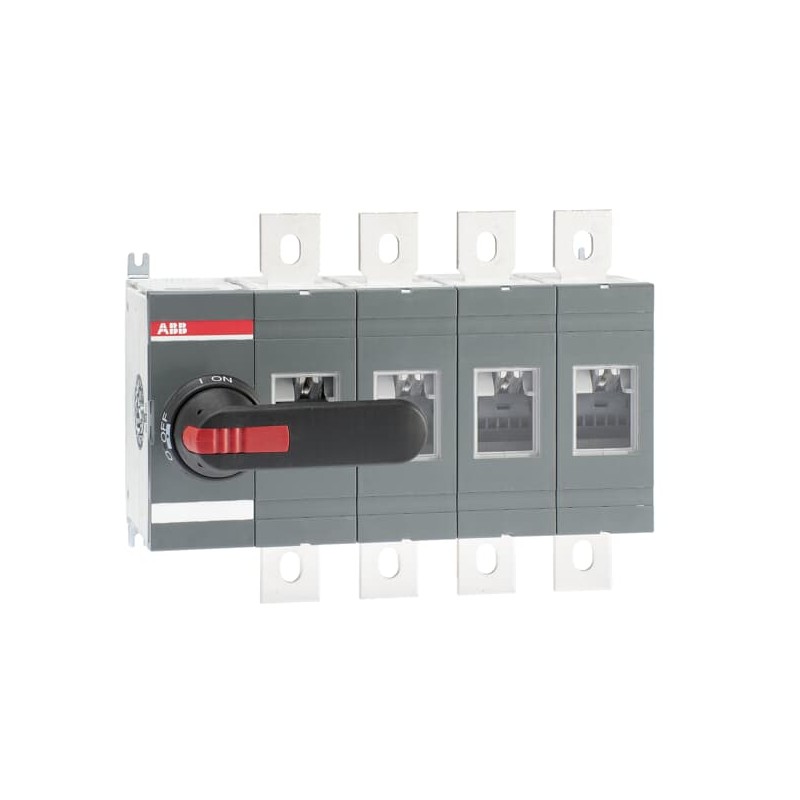

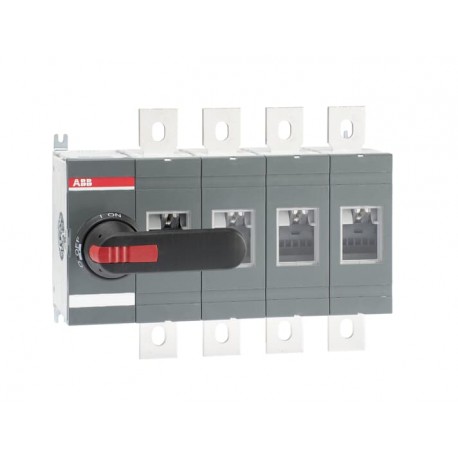

1SCA162997R1001 ABB Int. Sec. para 800-1000VAC OTHV800E04P Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA162997R1001 ABB Int. Sec. para 800-1000VAC OTHV800E04P

1SCA162997R1001

ABB

Int. Sec. para 800-1000VAC OTHV800E04P

OTHV800E04P SWITCH DISCONNECTOR

Más detalles


Componentes industriales de baja tensión > Seccionador

Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $1,220.41
Precio unitario: $1,220.41
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SCC011021D0201
Información sobre RoHS1SCC011020D0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA1SCC011025D0201
Descargas Populares
Ficha técnica, información técnica9AKK108469A0610
Instrucciones y manuales1SCC301042M0211
Dibujos mecánicos1SCC301312F0001
1SCC301311F0001
OT600_800E04.igs
Ambiente
Grado de protecciónFront IP00
Grado de contaminación3
Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85365080
País de origenFinland
Dimensiones
Ancho del product331 mm
Alto del producto250 mm
Largo del product140 mm
Peso del product8.0 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho152 mm
Embalaje Nivel 1 Largo260 mm
Embalaje Nivel 1 Alto335 mm
Embalaje Nivel 1 Peso8.4 kg
Embalaje Nivel 1 EAN6417019929491
Técnica
Corriente térmica convencional de aire libre (Ith)800 A
Corriente térmica convencional (Ithe)800 A
Grado de protecciónFront IP00
Tipo de cuarto poloSwitched - Simultaneous Function
Color del asaNegro
Longitud del mango125 mm
Tipo de asaPistol type handle included
Durabilidad mecánicaNr. Operations 10000
Tipo de montajeBase mounting
Número de polos4P
Modo de funcionamientoFront
Grado de contaminación3
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 40 W
Tensión nominal soportada por impulsos (Uimp)12 kV
Tensión nominal de aislamiento (Ui)según IEC 60947-1 1000 V
Corriente nominal de funcionamiento AC-21A (Ie)(800 V AC) 800 A
(1000 V AC) 800 A
Corriente nominal de funcionamiento AC-22A (Ie)(800 V) 800 A
(1000 V AC) 800 A
Corriente nominal de funcionamiento AC-23A (Ie)(800 V) 400 A
Tensión nominal de operaciónMain Circuit 1000 V
Capacidad nominal de producción de cortocircuitos (Icm)(1000 V) 80 kA
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 20 kA
NormasIEC 60947-3
Mecanismo de funcionamiento de los interruptoresMecanismo al final del interruptor
04 (Lado izquierdo)
Tipo de terminalTerminales de lengüeta
Anchura de los terminales39 mm
Par de aprieteacc. IEC 60947-1 50 … 75 N·m
Técnica UL/CSA
Par de aprieteacc. IEC 60947-1 50 … 75 N·m
Certificados y Declaraciones (Número de Documento)
Declaración de conformidad - CE1SCC301325D0201
Certificado FIMKO1SCC301325D0201
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Clase electrónicaV11.1 : 27371403
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)

ETIM for 1SCA162997R1001 Interruptores de baja tensión (EC000216)
Característica Valor
Ejecución como interruptor principal (EF006981) Sí
Ejecución como interruptor de mantenimiento/reparación (EF006986) Sí
Ejecución como interruptor de seguridad (EF006985) No
Ejecución como dispositivo de parada de emergencia (EF006959) No
Ejecución como conmutador-inversor (EF009408) No
Número de interruptores (EF005586) 1
Tensión de funcionamiento nominal máxima Ue CA (EF007355) 1000 V
Tensión nominal de funcionamiento (EF001435) 1000 V
Intensidad nominal permanente Iu (EF001389) 800 A
Resistencia de corriente nominal de corta duración Icw (EF007050) 20 kA
Número de polos (EF001391) 4
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Accionamiento motorizado opcional (EF007386) No
Accionamiento motorizado integrado (EF006697) No
Liberación de tensión opcional (EF007491) No
Construcción del dispositivo (EF008240) Dispositivo completo en carcasa
Apto para montaje frontal de 4 orificios (EF007247) No
Apto para montaje frontal central (EF007248) No
Apto para la instalación del distribuidor (EF007262) Sí
Color del elemento de accionamiento (EF007167) Negro
Ejecución del elemento accionador (EF006976) Control de giro largo
Interbloqueable (EF006281) No
Tipo de conexión del circuito de corriente principal (EF006819) Conexión de tornillo
Grado de protección (IP), frontal (EF003118) IP00
Grado de protección (NEMA) (EF011959) Otros
