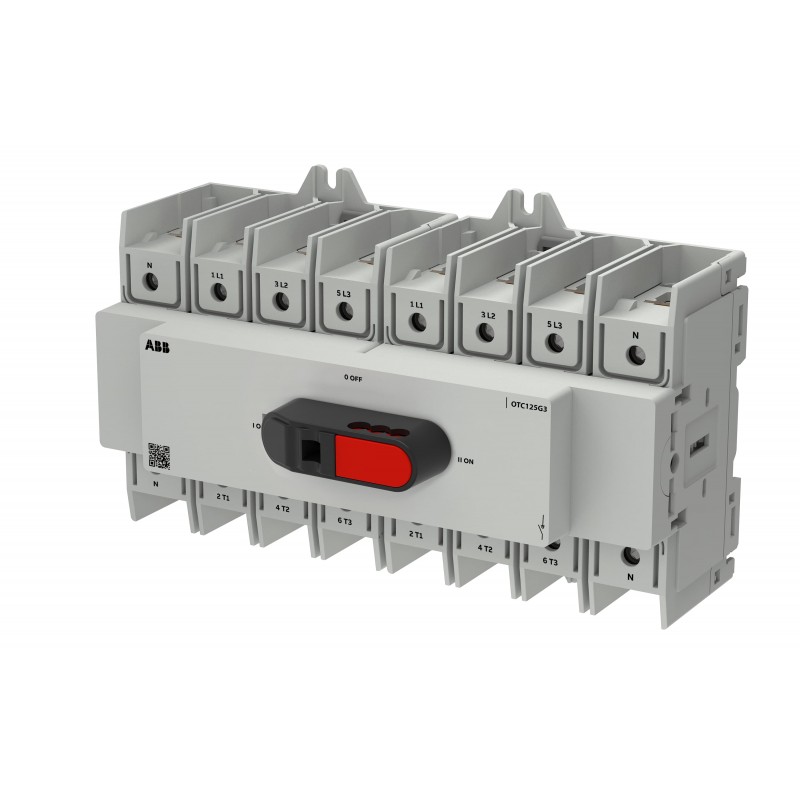

ABB 1SCA162750R1001 1SCA162750R1001 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA162750R1001 ABB Conmutador OT Plus OTC125G3-4BS

Referencia: 1SCA162750R1001

Fabricante: ABB

Descripción:

Conmutador OT Plus OTC125G3-4BS
OTC125G3-4BS CHANGE-OVER SWITCH

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 243,87 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SCC011021D0201
Información sobre RoHS1SCC011020D0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA1SCC011025D0201
Ambiente
Grado de protecciónFront IP20
Grado de contaminación3
Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85363030
País de origenFinland
Dimensiones
Ancho del product123 mm
Alto del producto191 mm
Largo del product95 mm
Peso del product1.100 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho102 mm
Embalaje Nivel 1 Largo195 mm
Embalaje Nivel 1 Alto127 mm
Embalaje Nivel 1 EAN6417019928180
Técnica
Capacidad de conexión del circuito principalFlexible con férula 1/2x Cu 2.5…4 mm²
Sólido 1/2x Cu 2.5…6 mm²
Flexible 1x Cu 2.5…70 mm²
Flexible 2x Cu 2.5…25 mm²
Varado 1x Cu 2.5…70 mm²
Varado 2x Cu 2.5…25 mm²
Corriente térmica convencional de aire libre (Ith)125 A
Corriente térmica convencional (Ithe)125 A
Posición del cuarto poloRight Side
Left Side
Tipo de cuarto poloSwitched - Simultaneous Function
Switched - Late-break and Early-make
Color del asaNegro
Longitud del mango57 mm
Tipo de asaKnob
Tipo de cerraduraPadlockable
Contactos auxiliares montados al máximo2 NO, 2 NC
Tipo de montajeBase/DIN mounting
Número de polos4P
Modo de funcionamientoFront
Posición de los terminales de líneaTop In - Bottom Out
Bottom In - Top Out
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 4.6 W
Corriente nominal de cortocircuito condicional (Inc)(80 A fuse, 690 V) 25 kA
Tensión nominal soportada por impulsos (Uimp)8 kV
Tensión nominal de aislamiento (Ui)según IEC 60947-1 800 V
Corriente nominal de funcionamiento AC-21A (Ie)(415 V) 125 A
(690 V) 125 A
(800 V) 80 A
Corriente nominal de funcionamiento AC-22A (Ie)(415 V) 125 A
(690 V) 125 A
(800 V) 63 A
Corriente nominal de funcionamiento AC-23A (Ie)(415 V) 125 A
(690 V) 63 A
Potencia operativa nominal AC-23A (Pe)(415 V) 55 kW
(690 V) 55 kW
Tensión nominal de operaciónMain Circuit 800 V
Capacidad nominal de producción de cortocircuitos (Icm)(690 V) 4.8 kA
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 2.5 kA
durante 0,2 s 3.2 kA
Destornillador recomendadoMain Circuit Hexagon 4
Funciones especialesNo
NormasIEC60947-3
Mecanismo de funcionamiento de los interruptoresMecanismo en la parte superior del interruptor
Tipo de terminalTerminales de tornillo
Par de aprieteacc. IEC 60947-1 6 N·m
Longitud de pelado del cableCircuito Principal 16-18 mm
Circuito Principal 0.63-0.71 in
Técnica UL/CSA
Par de apriete UL/CSAUL 53 N·m
Certificados y Declaraciones (Número de Documento)
Certificado CCCCCC OTC30-160G3
Declaración de conformidad - CE1SCC303136D2701
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Código de categoría granular de IDEA (IGCC)5290 >> Disconnect switch
Clase electrónicaV11.1 : 27371403
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Número E (Finlandia)36
Número E (Noruega)4384824

ETIM for 1SCA162750R1001 Interruptores de baja tensión (EC000216)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorSí
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor1
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor800 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor800 V
CaracterísticaCorriente permanente asignada con AC-21, 400 V (EF009165)
Valor125 A
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor2.5 kA
CaracterísticaPotencia de funcionamiento nominal a 400 V CA-23 (EF007027)
Valor55 kW
CaracterísticaPoder de corte a 400 V (EF009166)
Valor55 kW
CaracterísticaNúmero de polos (EF001391)
Valor4
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorNo
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica de conexión para dispositivo integrado
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorSí
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaApto para montaje intermedio (EF007264)
ValorNo
CaracterísticaColor del elemento de accionamiento (EF007167)
ValorNegro
CaracterísticaEjecución del elemento accionador (EF006976)
ValorOtros
CaracterísticaInterbloqueable (EF006281)
ValorSí
CaracterísticaColor de la carcasa (EF000136)
ValorGris
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión roscada
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP20
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor1
CaracterísticaAnchura (EF000008)
Valor123 mm
CaracterísticaAltura (EF000040)
Valor191 mm
CaracterísticaProfundidad (EF000049)
Valor95 mm
