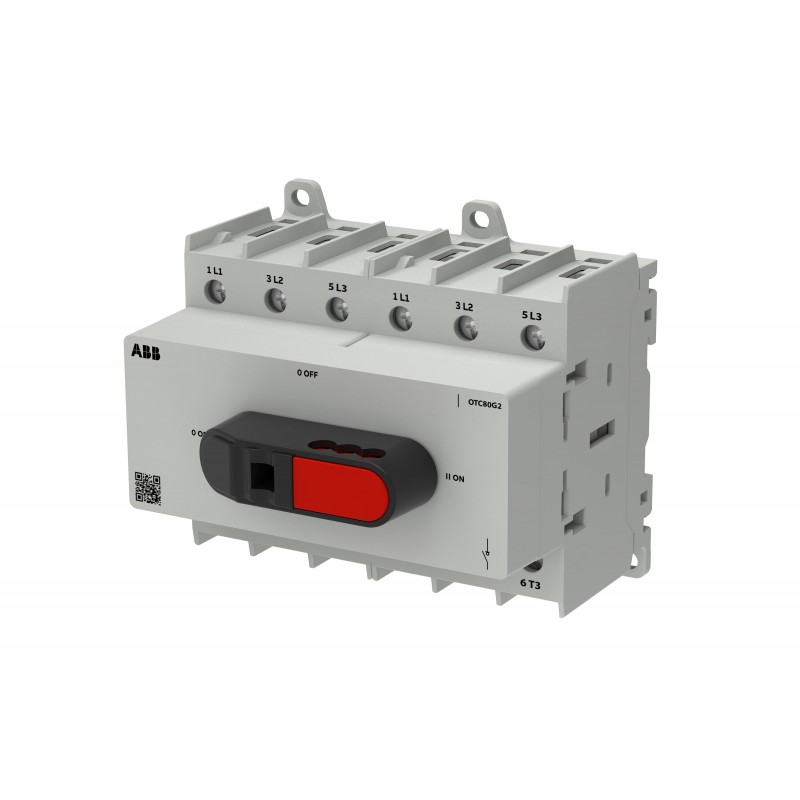

1SCA162737R1001 ABB Conmutador OT Plus OTC80G2-3BS
1SCA162737R1001
ABB
Conmutador OT Plus OTC80G2-3BS
OTC80G2-3BS CHANGE-OVER SWITCH
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85363030 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 91.5 mm |
| Alto del producto | 105 mm |
| Largo del product | 96 mm |
| Peso del product | 0.564 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 100 mm |
| Embalaje Nivel 1 Largo | 109 mm |
| Embalaje Nivel 1 Alto | 96 mm |
| Embalaje Nivel 1 EAN | 6417019928050 |
| Técnica | |
| Capacidad de conexión del circuito principal | Flexible con férula 1/2x Cu 1.5…4 mm² |
| Sólido 1/2x Cu 1.5…6 mm² | |
| Flexible 1x Cu 1.5…35 mm² | |
| Flexible 2x Cu 1.5…16 mm² | |
| Varado 1x Cu 1.5…35 mm² | |
| Varado 2x Cu 1.5…16 mm² | |
| Corriente térmica convencional de aire libre (Ith) | 80 A |
| Corriente térmica convencional (Ithe) | 80 A |
| Color del asa | Negro |
| Longitud del mango | 57 mm |
| Tipo de asa | Knob |
| Tipo de cerradura | Padlockable |
| Contactos auxiliares montados al máximo | 2 NO, 2 NC |
| Tipo de montaje | Base/DIN mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 3.4 W |
| Corriente nominal de cortocircuito condicional (Inc) | (80 A fuse, 690 V) 50 kA |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-1 800 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (415 V) 80 A |
| (690 V) 80 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (415 V) 80 A |
| (690 V) 80 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (415 V) 65 A |
| (690 V) 40 A | |
| Potencia operativa nominal AC-23A (Pe) | (415 V) 45 kW |
| (690 V) 37 kW | |
| Tensión nominal de operación | Main Circuit 800 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 3.5 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 1.5 kA |
| durante 0,2 s 2.5 kA | |
| Destornillador recomendado | Main Circuit Pozidriv 2 |
| Funciones especiales | No |
| Normas | IEC60947-3 |
| UL60947-4-1 | |
| CSA C22.2 No.14 | |
| Mecanismo de funcionamiento de los interruptores | Mecanismo en la parte superior del interruptor |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | acc. IEC 60947-1 2 N·m |
| Longitud de pelado del cable | Circuito Principal 13-16 mm |
| Circuito Principal 0.51-0.63 in | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | 600 V |
| Amperaje UL/CSA | 80 A |
| Potencia nominal UL/CSA | (110 ... 120 V AC) Single Phase 2 Hp |
| (240 V AC) Single Phase 10 Hp | |
| (440 ... 480 V AC) Single Phase 20 Hp | |
| (550 ... 600 V AC) Single Phase 20 Hp | |
| (110 ... 120 V AC) Three Phase 5 Hp | |
| (240 V AC) Three Phase 20 Hp | |
| (440 ... 480 V AC) Three Phase 40 Hp | |
| (550 ... 600 V AC) Three Phase 40 Hp | |
| Tamaño del cable | 1x 16-2 AWG |
| 2x 16-8 AWG | |
| Par de apriete UL/CSA | UL 18 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CCC OTC63-80G2 |
| Declaración de conformidad - CE | 1SCC303137D2701 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5290 >> Disconnect switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 36 |
| Número E (Noruega) | 4384811 |
