ABBInterruptores Manuales1SCA162736R1001 ABB Conmutador OT Plus OTC63G2-4BS

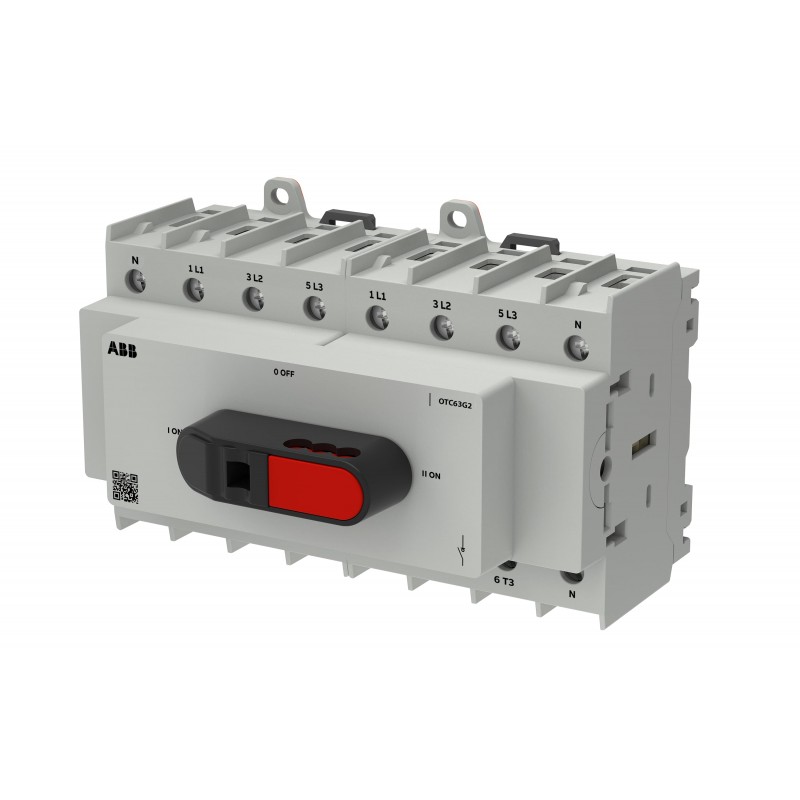

ABB 1SCA162736R1001 1SCA162736R1001 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA162736R1001 ABB Conmutador OT Plus OTC63G2-4BS

Referencia: 1SCA162736R1001

Fabricante: ABB

Descripción:

Conmutador OT Plus OTC63G2-4BS
OTC63G2-4BS CHANGE-OVER SWITCH

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 136,17 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SCC011021D0201
Información sobre RoHS1SCC011020D0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA1SCC011025D0201
Ambiente
Grado de protecciónFront IP20
Grado de contaminación3
Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85363030
País de origenFinland
Dimensiones
Ancho del product91.5 mm
Alto del producto140 mm
Largo del product96 mm
Peso del product0.704 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho100 mm
Embalaje Nivel 1 Largo144 mm
Embalaje Nivel 1 Alto96 mm
Embalaje Nivel 1 EAN6417019928043
Técnica
Capacidad de conexión del circuito principalFlexible con férula 1/2x Cu 1.5…4 mm²
Sólido 1/2x Cu 1.5…6 mm²
Flexible 1x Cu 1.5…35 mm²
Flexible 2x Cu 1.5…16 mm²
Varado 1x Cu 1.5…35 mm²
Varado 2x Cu 1.5…16 mm²
Corriente térmica convencional de aire libre (Ith)63 A
Corriente térmica convencional (Ithe)63 A
Posición del cuarto poloRight Side
Left Side
Tipo de cuarto poloSwitched - Simultaneous Function
Switched - Late-break and Early-make
Color del asaNegro
Longitud del mango57 mm
Tipo de asaKnob
Tipo de cerraduraPadlockable
Contactos auxiliares montados al máximo2 NO, 2 NC
Tipo de montajeBase/DIN mounting
Número de polos4P
Modo de funcionamientoFront
Posición de los terminales de líneaTop In - Bottom Out
Bottom In - Top Out
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 2.2 W
Corriente nominal de cortocircuito condicional (Inc)(80 A fuse, 690 V) 50 kA
Tensión nominal soportada por impulsos (Uimp)8 kV
Tensión nominal de aislamiento (Ui)según IEC 60947-1 800 V
Corriente nominal de funcionamiento AC-21A (Ie)(415 V) 63 A
(690 V) 63 A
Corriente nominal de funcionamiento AC-22A (Ie)(415 V) 63 A
(690 V) 63 A
Corriente nominal de funcionamiento AC-23A (Ie)(415 V) 63 A
(690 V) 32 A
Potencia operativa nominal AC-23A (Pe)(415 V) 30 kW
(690 V) 30 kW
Tensión nominal de operaciónMain Circuit 800 V
Capacidad nominal de producción de cortocircuitos (Icm)(690 V) 3.5 kA
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 1.5 kA
durante 0,2 s 2.5 kA
Destornillador recomendadoMain Circuit Pozidriv 2
Funciones especialesNo
NormasIEC60947-3
UL60947-4-1
CSA C22.2 No.14
Mecanismo de funcionamiento de los interruptoresMecanismo en la parte superior del interruptor
Tipo de terminalTerminales de tornillo
Par de aprieteacc. IEC 60947-1 2 N·m
Longitud de pelado del cableCircuito Principal 13-16 mm
Circuito Principal 0.51-0.63 in
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA600 V
Amperaje UL/CSA63 A
Potencia nominal UL/CSA(110 ... 120 V AC) Single Phase 2 Hp
(240 V AC) Single Phase 7.5 Hp
(440 ... 480 V AC) Single Phase 15 Hp
(550 ... 600 V AC) Single Phase 15 Hp
(110 ... 120 V AC) Three Phase 5 Hp
(240 V AC) Three Phase 15 Hp
(440 ... 480 V AC) Three Phase 30 Hp
(550 ... 600 V AC) Three Phase 30 Hp
Tamaño del cable1x 16-2 AWG
2x 16-8 AWG
Par de apriete UL/CSAUL 18 N·m
Certificados y Declaraciones (Número de Documento)
Certificado CCCCCC OTC63-80G2
Declaración de conformidad - CE1SCC303137D2701
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Código de categoría granular de IDEA (IGCC)5290 >> Disconnect switch
Clase electrónicaV11.1 : 27371403
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Número E (Finlandia)36
Número E (Noruega)4384810

DATASHEET - PDF

Título
Tamaño
Tipo
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
