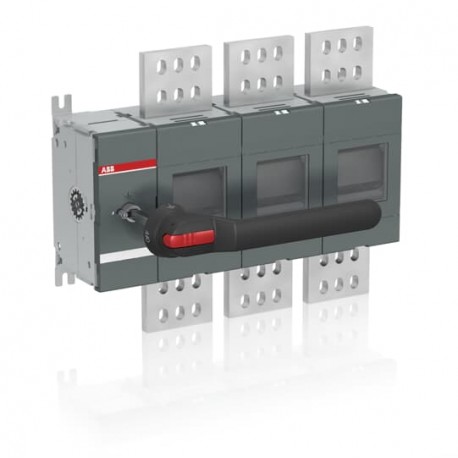

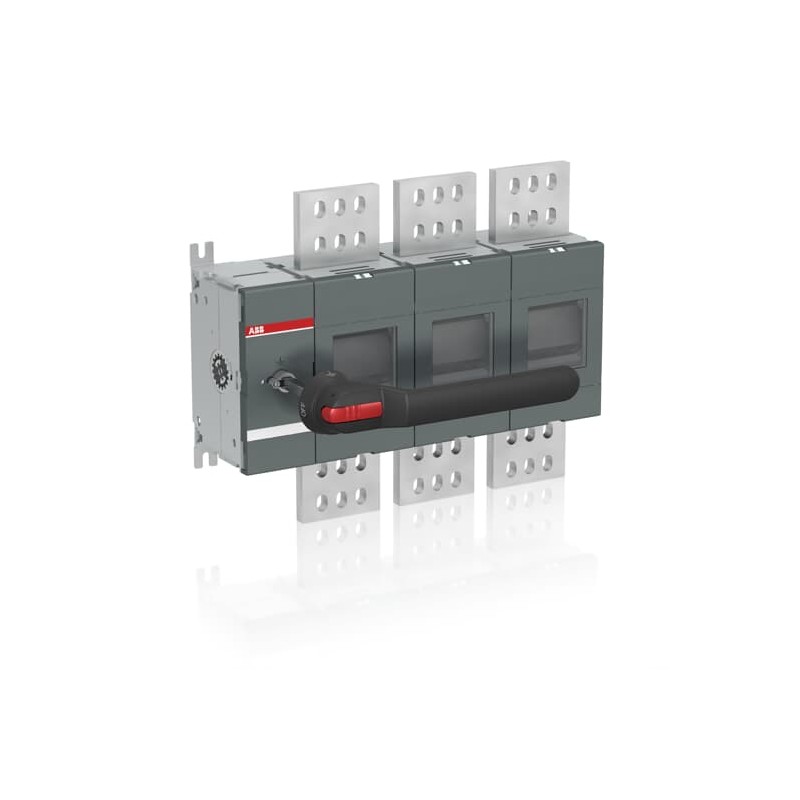

1SCA162446R1001 ABB Int. Sec. para 800-1000VAC OTHV2000E03P
1SCA162446R1001
ABB
Int. Sec. para 800-1000VAC OTHV2000E03P
OTHV2000E03P SWITCH-DISCONNECTOR
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC301121M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301304D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 9AKK108469A0610 |
| Instrucciones y manuales | 1SCC301078M0205 |
| Dibujos mecánicos | 1SCC301516F0001 |
| 1SCC301515F0001 | |
| OT2500E03.igs | |
| Declaración Ambiental de Producto - EPD | 1SCC301304D0201 |
| Ambiente | |
| Grado de protección | Front IP00 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 472.5 mm |
| Alto del producto | 376.5 mm |
| Largo del product | 145.5 mm |
| Peso del product | 25.8 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 190 mm |
| Embalaje Nivel 1 Largo | 407 mm |
| Embalaje Nivel 1 Alto | 619 mm |
| Embalaje Nivel 1 Peso | 27.7 kg |
| Embalaje Nivel 1 EAN | 6417019923574 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | 2000 A |
| Corriente térmica convencional (Ithe) | 2000 A |
| Grado de protección | Front IP00 |
| Color del asa | Negro |
| Longitud del mango | 274 mm |
| Tipo de asa | Pistol type handle included |
| Durabilidad mecánica | Nr. Operations 6000 |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 55 W |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-1 1000 V |
| Corriente nominal de funcionamiento AC-21B (Ie) | (800 V) 2000 A |
| Corriente nominal de funcionamiento AC-22B (Ie) | (800 V) 2000 A |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (1000 V) 176 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 55 kA |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo al final del interruptor |
| 03 (Lado izquierdo) | |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 100 mm |
| Par de apriete | acc. IEC 60947-1 50 … 75 N·m |
| Técnica UL/CSA | |
| Par de apriete | acc. IEC 60947-1 50 … 75 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC301327D0201 |
| Certificado FIMKO | 1SCC301327D0201 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 2000 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 55 kA |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP00 |
| Grado de protección (NEMA) (EF011959) | Otros |
