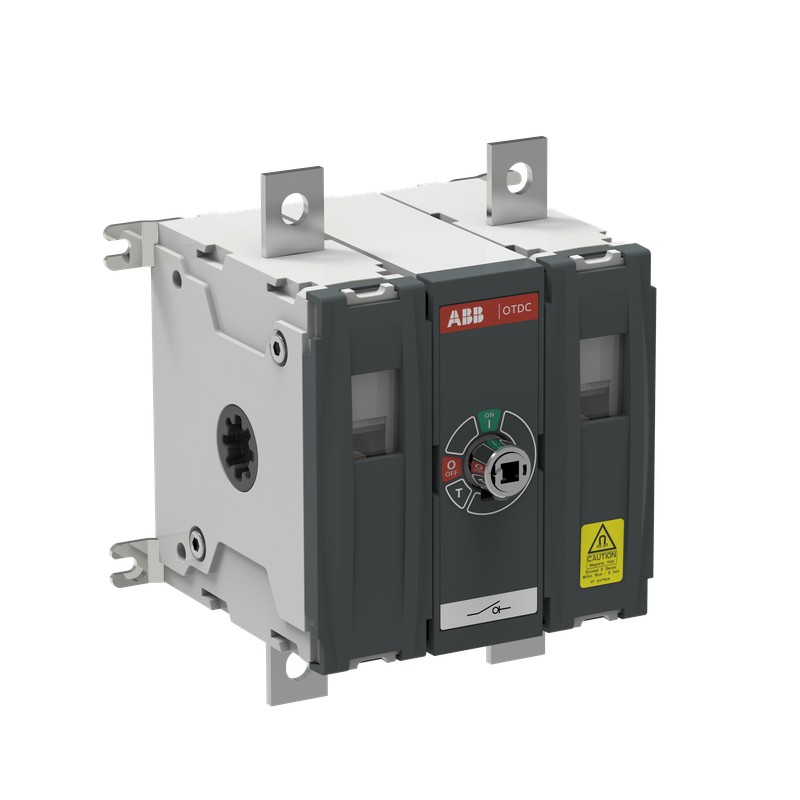

ABB 1SCA161996R1001 1SCA161996R1001 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA161996R1001 ABB Interruptor Seccionador CCOTDC250GV11

Referencia: 1SCA161996R1001

Fabricante: ABB

Descripción:

Interruptor Seccionador CCOTDC250GV11
OTDC250GV11 DC Switch-disconnector

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 160,32 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
ABB EcoSolutionsSí
Emplazamiento ABB cumpliendo el objetivo de residuos al vertederoUL 2799 Validación de cero residuos a vertederos disponible
Instrucciones de desmontaje al final de la vida útil1SCC301113M0201
Declaración Ambiental de Producto - EPD1SCC301249D0201
Eficiencia energética mejorada para los clientesEficiencia del producto: producto considerado más eficiente energéticamente en comparación con productos similares en el mercado o productos más antiguos de la misma línea.
Tasa de reciclabilidad del producto según EN45555Diseño para cerrar ciclos de recursos - Norma EN45555 - 50,7 %
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SCC301240D0201
Información sobre RoHS1SCC301239D0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA1SCC301321D0201
Descargas Populares
Ficha técnica, información técnica1SCC301022C0201
Instrucciones y manuales1SCC301106M0201
Dibujos mecánicosOTDC100-250_G_11_STP
1SCC307811F0201
Declaración Ambiental de Producto - EPD1SCC301249D0201
Ambiente
Grado de protecciónFront IP20
Grado de contaminación2
Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85353010
País de origenFinland
Dimensiones
Tamaño de bastidor del productoS2.0
Ancho del product146 mm
5.7 in
Alto del producto165 mm
6.5 in
Largo del product120 mm
4.7 in
Peso del product1.7 kg
3.7 lb
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho170 mm
6.7 in
Embalaje Nivel 1 Largo190 mm
7.5 in
Embalaje Nivel 1 Alto145 mm
5.7 in
Embalaje Nivel 1 Peso1.8 kg
4 lb
Embalaje Nivel 1 EAN6417019920832
Técnica
Configuración de conexiónSingle circuit 2a, 2b
Corriente térmica convencional de aire libre (Ith)Θ = 40 °C 250 A
Corriente térmica convencional (Ithe)Totalmente cerrado 250 A
Grado de protecciónFront IP20
Tipo de asaHandle and shaft not included
Durabilidad mecánica10000 cycle
Tipo de montajeBase mounting
Número de circuitos1
Número de polos2P
Modo de funcionamientoFront
Grado de contaminación2
Posición de los terminales de líneaTop In - Bottom Out
Bottom In - Top Out
Par de operación de apertura positiva (acción de apertura directa)6 … 9 N·m
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 7.7 … 8.4 W
Tipo de protecciónCircuit breaker
Tensión nominal soportada por impulsos (Uimp)12 kV
Tensión nominal de aislamiento (Ui)1500 V
Corriente nominal de funcionamiento DC-21B (Ie)(1500 V) 250 A
Corriente nominal de funcionamiento DC-PV1(1500 V) 200 A
Corriente nominal de funcionamiento DC-PV2(1500 V) 100 A
Tensión nominal de operación1500 V
Capacidad nominal de producción de cortocircuitos (Icm)(1500 V DC) 10 kA
Corriente nominal de corta duración Tensión baja (Icw)(1500 V CC) 10 kA
durante 1 s 10 kA
Diámetro del eje6 mm
0.24 in
Funciones especialesNo
NormasIEC 60947-1, -3
Mecanismo de funcionamiento de los interruptoresMecanismo entre los polos
11 (Entre los polos)
Tipo de terminalTerminales de lengüeta
Anchura de los terminales19.5 mm
0.77 in
UtilizaciónPhotovoltaic
Categoría de utilizaciónConmutación de cargas resistivas, incluidas sobrecargas moderadas: accionamiento ocasional (DC-21B)
Conmutación de cadenas fotovoltaicas individuales sin inversión ni sobrecorriente (DC-PV1)
Conmutación de varios string(s) fotovoltaicos con inversión y sobrecorriente (DC-PV2)
Certificados y Declaraciones (Número de Documento)
Declaración de conformidad - CE1SCC301242D2701
Declaración de conformidad - UKCA1SCC301313D0201
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC004963 - Switch disconnector (DC)
Clase electrónicaV11.1 : 27371403
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
