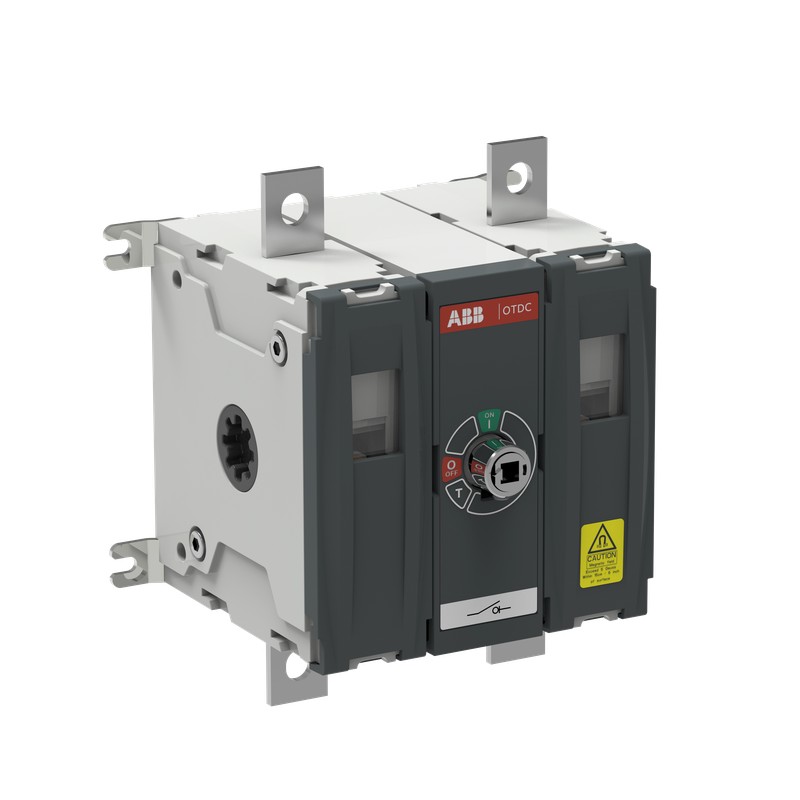

1SCA161938R1001 ABB Interruptor Seccionador CCOTDC200GV11 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA161938R1001 ABB Interruptor Seccionador CCOTDC200GV11

1SCA161938R1001

ABB

Interruptor Seccionador CCOTDC200GV11

OTDC200GV11 DC Interruptor-seccionador

Más detalles


Componentes industriales de baja tensión > Seccionador

Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $228.96
Precio unitario: $228.96
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


  • Tipo de producto extendido:
    OTDC200GV11
  • ID de producto:
    1SCA161938R1001
  • Ean:
    6417019920078
  • Descripción del catálogo:
    OTDC200GV11 DC Interruptor-seccionador
  • Descripción larga:
    Un interruptor-seccionador de CC de dos polos totalmente optimizado para un rango de corriente de 1500V 100-250A. El nuevo diseño ofrece tanto una reducción de tamaño como un aumento en la eficiencia y el rendimiento para ayudar a los fabricantes a adaptarse a la rápida adopción de soluciones de 1500V DC de la industria.
    El concepto de CC de 1500 V de dos polos ayuda a los fabricantes a mejorar la eficiencia del sistema, reduciendo las pérdidas de interruptores hasta en un 70 por ciento. El rango compacto OTDC 100...250A de interruptores de CC de 1500 V también es hasta un 80 por ciento más pequeño que las soluciones convencionales. El tamaño compacto hace posible que los fabricantes reduzcan el tamaño de la carcasa.

ordenamiento

  • Cantidad mínima de pedido:
    1 pieza
  • Número de arancel aduanero:
    85353010
  • País de origen:
    Finlandia (FI)

Descargas populares

Dimensiones

  • Tamaño del marco del producto:
    S2.0
  • Ancho neto del producto:
    146milímetro
    5,7 en
  • Altura neta del producto:
    165milímetro
    6,5 en
  • Profundidad / Longitud de la red del producto:
    120milímetro
    4,7 pulgadas
  • Peso neto del producto:
    1.7kg
    3,7 lb

técnico

  • Configuración de la conexión:
    Circuito único 2a, 2b
  • Corriente operacional nominal DC-21B (IE):
    (1500 V) 200 A
  • Corriente operativa nominal DC-PV1:
    (1500 V) 200 A
  • Corriente operativa nominal DC-PV2:
    (1500 V) 100 A
  • Corriente térmica convencional de aire libre (Iésimo):
    q = 40 °C 200 A
  • Corriente térmica convencional (Iel):
    Totalmente cerrado 200 A
  • Tensión de soporte de impulso nominal (Uduende):
    12 kV
  • Tensión de aislamiento nominal (UYo):
    1500 V
  • Tensión operativa nominal:
    1500 V
  • Capacidad nominal de fabricación de cortocircuitos (Icm):
    (1500 V CC) 10 kA
  • Temperatura nominal de baja resistencia a corto plazo de baja tensión (ICw):
    (1500 V CC) 10 kA
    para 1 s 10 kA
  • Tipo de protección:
    Disyuntor
  • Pérdida de energía:
    en Condiciones nominales de funcionamiento por polo 5.0 ... 5,5 W
  • Grado de contaminación:
    2
  • Tipo de mango:
    Mango y eje no incluidos
  • Par de operación de apertura positiva (acción de apertura directa):
    6 ... 9 N·m
  • Diámetro del eje:
    6 mm
    0,24 pulgadas
  • Mecanismo de funcionamiento de los interruptores (
    Mecanismo entre los polos
    11 (Entre los polacos)
  • Posición de los terminales de línea:
    Arriba Adentro - Abajo Afuera
    Bottom In - Top Out
  • Modo de funcionamiento:
    Operado frontalmente
  • normas:
    Norma IEC 60947-1, -3
  • Funciones especiales:
    No
  • Tipo de montaje:
    Montaje de la base
  • Número de circuitos:
    1
  • Número de polos:
    2
  • Grado de Protección:
    IP20 frontal
  • Tipo de terminal:
    Terminales de asa
  • Ancho del terminal:
    19,5 mm
    0,77 pulgadas
  • Apriete:
    Cable Lug 15 ... 22 N·m
  • Durabilidad mecánica:
    Ciclo 10000
  • Utilización:
    Fotovoltaico
  • Categoría de utilización:
    Conmutación de cargas resistivas, incluidas sobrecargas moderadas - accionamiento ocasional (DC-21B)
    Conmutación de cadena(s) PV individual(es) sin reversa y sobrecorrientes (DC-PV1)
    Conmutación de varias cadenas fotovoltaicas con corrientes inversas y sobrecorrientes (DC-PV2)

medioambiental

  • Estado rohs:
    Siguiendo la Directiva 2011/65/UE de la UE

Certificados y declaraciones (número de documento)

Información sobre contenedores

  • Unidades de nivel de paquete 1:
    caja 1 pieza
  • Ancho del nivel de paquete 1:
    170 milímetros
    6,7 en
  • Nivel de paquete 1 Profundidad / Longitud:
    190 milímetros
    7,5 en
  • Nivel de paquete 1 Altura:
    145 mm
    5,7 en
  • Peso bruto de nivel 1 del paquete:
    1,8 kg
    4 libras
  • Paquete Nivel 1 EAN:
    6417019920078

Clasificaciones

  • Código de clasificación de objetos:
    q
  • ETIM 5:
    EC000216 - Seccionador de interruptor
  • ETIM 6:
    EC000216 - Seccionador de interruptor
  • ETIM 7:
    EC000216 - Seccionador de interruptor
  • ETIM 8:
    EC000216 - Seccionador de interruptor
  • Categoría RAEE:
    5. Equipo pequeño (sin dimensión externa más de 50 cm)

ETIM for 1SCA161938R1001 Interruptores de baja tensión (EC000216)
Característica Valor
Ejecución como interruptor principal (EF006981) Sí
Ejecución como interruptor de mantenimiento/reparación (EF006986) Sí
Ejecución como interruptor de seguridad (EF006985) No
Ejecución como dispositivo de parada de emergencia (EF006959) No
Ejecución como conmutador-inversor (EF009408) No
Número de interruptores (EF005586) 1
Tensión nominal de funcionamiento (EF001435) 1500 V
Intensidad nominal permanente Iu (EF001389) 200 A
Número de polos (EF001391) 2
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Accionamiento motorizado opcional (EF007386) No
Accionamiento motorizado integrado (EF006697) No
Liberación de tensión opcional (EF007491) No
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Apto para montaje frontal de 4 orificios (EF007247) Sí
Apto para montaje frontal central (EF007248) No
Apto para la instalación del distribuidor (EF007262) Sí
Apto para montaje intermedio (EF007264) No
Interbloqueable (EF006281) No
Tipo de conexión del circuito de corriente principal (EF006819) Conexión de tornillo
Grado de protección (IP), frontal (EF003118) IP20
Grado de protección (NEMA) (EF011959) 1
