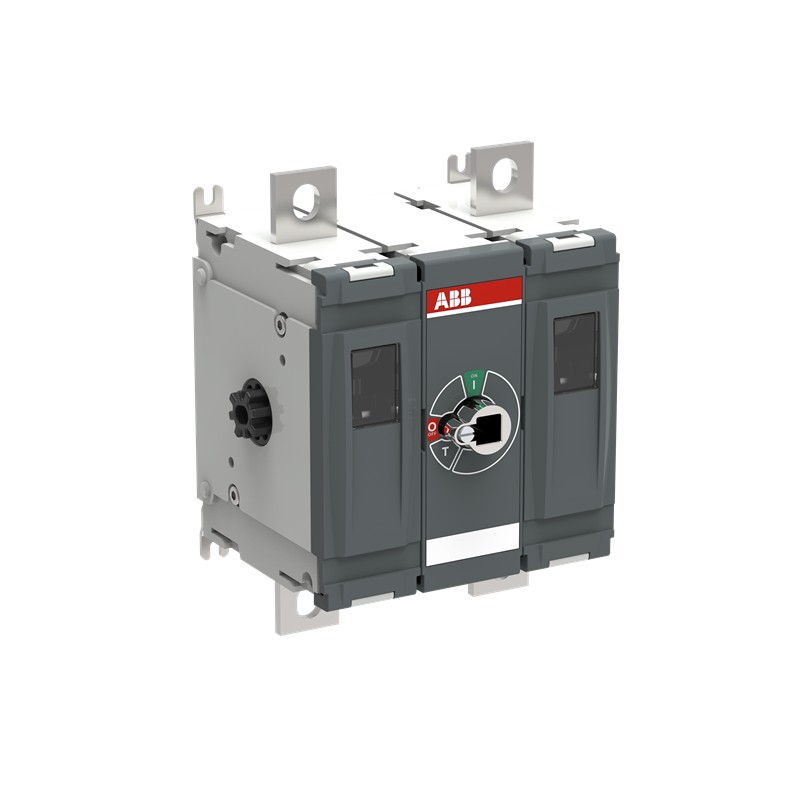

1SCA158858R1001 ABB Interruptor seccionador CC OTDC800FV11K Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA158858R1001 ABB Interruptor seccionador CC OTDC800FV11K

1SCA158858R1001

ABB

Interruptor seccionador CC OTDC800FV11K

Un interruptor-seccionador de CC bipolar totalmente optimizado para plantas de energía fotovoltaica a gran escala de 1500 V que cubren un rango de corriente de 315-800 A. El nuevo diseño ofrece tanto una reducción de tamaño como un aumento en la eficiencia y el rendimiento para ayudar a los fabricantes a adaptarse a la rápida adopción de soluciones de 1500 V CC por parte de la industria. El concepto bipolar de 1500 V CC ayuda a los fabricantes a mejorar la eficiencia del sistema, reduciendo las pérdidas del interruptor hasta en un 35 por ciento. Con solo 150 mm de ancho y 122 mm de alto, la gama OTDC de interruptores de 1500 V CC también es hasta un 30 por ciento más pequeña que las soluciones convencionales. El tamaño compacto de la nueva gama OTDC permite a los fabricantes reducir el t

Más detalles


Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


b'

Información general

Tipo de producto extendido:
OTDC800FV11P
ID de producto:
1SCA158858R1001
Ean:
6417019882147
Descripción del catálogo:
OTDC800FV11P Interruptor-seccionador de CC
Descripción larga:
Un interruptor-seccionador de CC bipolar totalmente optimizado para plantas de energía fotovoltaica a gran escala de 1500 V que cubren un rango de corriente de 315-800 A. El nuevo diseño ofrece tanto una reducción de tamaño como un aumento en la eficiencia y el rendimiento para ayudar a los fabricantes a adaptarse a la rápida adopción de soluciones de 1500 V CC por parte de la industria. El concepto bipolar de 1500 V CC ayuda a los fabricantes a mejorar la eficiencia del sistema, reduciendo las pérdidas del interruptor hasta en un 35 por ciento. Con solo 150 mm de ancho y 122 mm de alto, la gama OTDC de interruptores de 1500 V CC también es hasta un 30 por ciento más pequeña que las soluciones convencionales. El tamaño compacto de la nueva gama OTDC permite a los fabricantes reducir el tamaño de las cajas combinadoras y los inversores. Características principales de este tipo OTDC en particular:Desconecte un solo circuito fotovoltaico, aprobado según IEC 60947-1, -3
\n

ordenamiento

Cantidad mínima de pedido:
1 pieza
Número de arancel aduanero:
85353010
País de origen:
Finlandia (FI)

Descargas populares

Hoja de datos, Información técnica:
\n1SCC301022C0201
Instrucciones y manuales:
\n1SCC301099M0201
9AKK107492A6191
Diagrama de cableado:
\n1SCC301030K0201

Dimensiones

Tamaño del marco del producto:
M
Ancho neto del producto:
157,5 milímetros

6,2 pulgadas
Altura neta del producto:
211 milímetros

8,3 en
Profundidad / Longitud de la red del producto:
135 milímetros

5,3 en
Peso neto del producto:
3,9 kg

8,5 libras

técnico

Configuración de la conexión:
Circuito único 2a, 2b
Corriente operacional nominal DC-21B (IE):
(1500 V) 800 A
Corriente operativa nominal DC-22B:
(1500 V) 400 A
Corriente operativa nominal DC-PV1:
(1500 V) 500 A
Corriente operativa nominal DC-PV2:
(1500 V) 500 A
Corriente térmica convencional de aire libre (Iésimo):
800 A
Corriente térmica convencional (Iel):
Totalmente cerrado 630 A
Tensión de soporte de impulso nominal (Uduende):
12 kV
Tensión de aislamiento nominal (UYo):
1500 V
Tensión operativa nominal:
1500 V
Capacidad nominal de fabricación de cortocircuitos (Icm):
(1500 V CC) 10 kA
Clasificación de corto tiempo soportar corriente (ICw):
(1500 V CC) 10 kA

para 1 s 10 kA
Pérdida de energía:
en condiciones nominales de funcionamiento por polo 32 W
Grado de contaminación:
3
Color del mango:
negro
Longitud del mango:
95 milímetros

3.7 pulgadas
Tipo de mango:
Mango de pistola
Diámetro del eje:
12 milímetros

0,47 in
Longitud del eje:
185 mm

7,3 en
Mecanismo de funcionamiento de los interruptores:
Mecanismo entre los polos

11 (Entre los polacos)
Posición de los terminales de línea:
Arriba Adentro - Abajo Afuera

Bottom In - Top Out
Modo de funcionamiento:
Operado frontalmente
normas:
Norma IEC 60947-1, -3
Funciones especiales:
No
Tipo de montaje:
Montaje de la base
Número de circuitos:
1
Número de polos:
2
Grado de Protección:
IP20 frontal
Tipo de terminal:
Terminales de asa
Ancho del terminal:
30 milímetros

1.2 en
Apriete:
Cable Lug 30... 40 N·m
Durabilidad mecánica:
Ciclo 10000

medioambiental

Estado rohs:
Siguiendo la Directiva 2011/65/UE de la UE

Certificados y declaraciones (número de documento)

Declaración de conformidad - CE:
\n1SCC301227D2701
Certificado DNV GL:
\n1SCC301231D0201
Instrucciones y manuales:
\n1SCC301099M0201
9AKK107492A6191
Información de RoHS:
\n1SCC301227D2701

Información sobre contenedores

Unidades de nivel de paquete 1:
caja 1 pieza
Ancho del nivel de paquete 1:
220 mm

8,7 en
Nivel de paquete 1 Profundidad / Longitud:
250 milímetros

9,8 en
Nivel de paquete 1 Altura:
210 mm

8,3 en
Peso bruto de nivel 1 del paquete:
4,1 kg

9,1 libras
Paquete Nivel 1 EAN:
6417019882147

Clasificaciones

Código de clasificación de objetos:
q
ETIM 5:
EC000216 - Seccionador de interruptor
ETIM 6:
EC000216 - Seccionador de interruptor
ETIM 7:
EC000216 - Seccionador de interruptor
Categoría RAEE:
5. Equipo pequeño (sin dimensión externa más de 50 cm)
