ABBInterruptores Manuales1SCA158322R1001 ABB Interruptor Seccionador CCOTDC630F22K

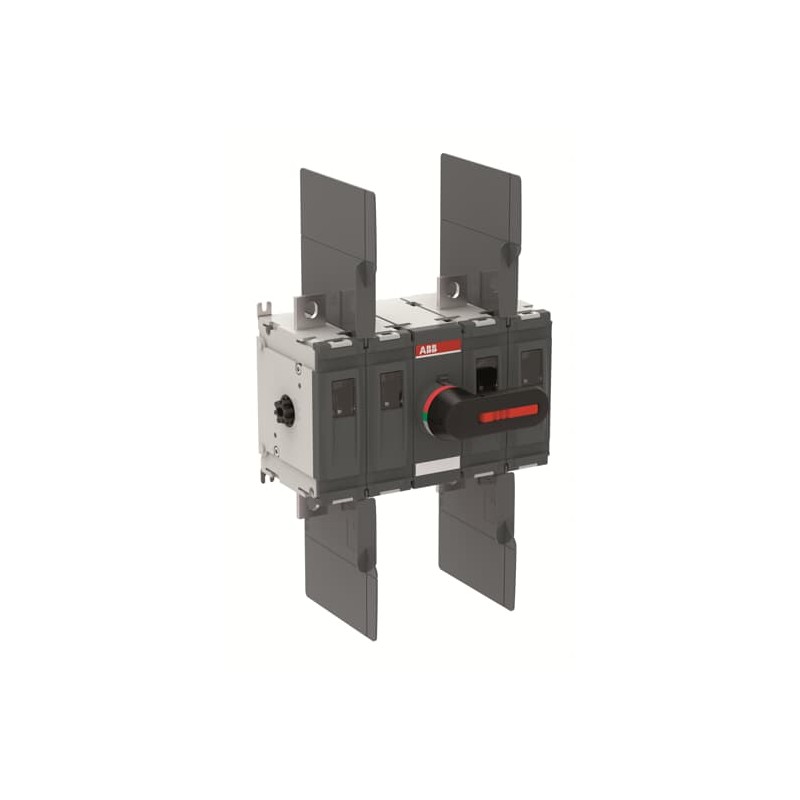

ABB 1SCA158322R1001 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

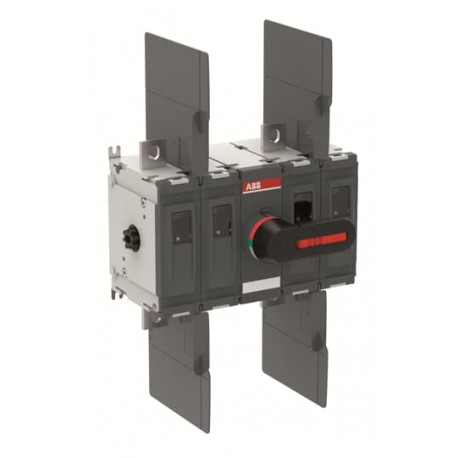

1SCA158322R1001 ABB Interruptor Seccionador CCOTDC630F22K

Código: 1SCA158322R1001

Fabricante: ABB

Descripción:

Interruptor Seccionador CCOTDC630F22K
Un interruptor-seccionador de CC de cuatro polos totalmente optimizado para plantas de energía fotovoltaica a escala de servicios públicos de 1000 V que cubre un rango de corriente de 315-630 A. El nuevo diseño ofrece tanto una reducción de tamaño como un aumento de la eficiencia y el rendimiento. El interruptor de cuatro polos de 1000 V CC ayuda a los fabricantes a mejorar la eficiencia del sistema. El tamaño compacto de la nueva gama OTDC permite a los fabricantes reducir el tamaño de las cajas combinadoras y los inversores. Características principales de este tipo OTDC en particular:Desconecte el circuito fotovoltaico doble, aprobado según IEC 60947-1, -3

Categorías:

  • ABB > Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

b'

Información general

Tipo de producto extendido:
OTDC630F22K
ID de producto:
1SCA158322R1001
Ean:
6417019874272
Descripción del catálogo:
OTDC630F22K Interruptor-seccionador de CC
Descripción larga:
Un interruptor-seccionador de CC de cuatro polos totalmente optimizado para plantas de energía fotovoltaica a escala de servicios públicos de 1000 V que cubre un rango de corriente de 315-630 A. El nuevo diseño ofrece tanto una reducción de tamaño como un aumento de la eficiencia y el rendimiento. El interruptor de cuatro polos de 1000 V CC ayuda a los fabricantes a mejorar la eficiencia del sistema. El tamaño compacto de la nueva gama OTDC permite a los fabricantes reducir el tamaño de las cajas combinadoras y los inversores. Características principales de este tipo OTDC en particular:Desconecte el circuito fotovoltaico doble, aprobado según IEC 60947-1, -3
\n

ordenamiento

Cantidad mínima de pedido:
1 pieza
Número de arancel aduanero:
85363090
País de origen:
Finlandia (FI)

Descargas populares

Hoja de datos, Información técnica:
\n1SCC301022C0201
Instrucciones y manuales:
\n1SCC301099M0201
9AKK107492A6191
Diagrama de cableado:
\n1SCC301035K0201

Dimensiones

Tamaño del marco del producto:
M
Ancho neto del producto:
255,5 mm

10,1 en
Altura neta del producto:
211 milímetros

8,3 en
Profundidad / Longitud de la red del producto:
169,5 mm

6,7 en
Peso neto del producto:
8 kg

17,7 libras

técnico

Configuración de la conexión:
Doble circuito 4a, 4c
Corriente operacional nominal DC-21B (IE):
(1000 V) 630 A
Corriente operativa nominal DC-22B:
(1000 V) 400 A
Corriente operativa nominal DC-PV1:
(1000 V) 500 A
Corriente operativa nominal DC-PV2:
(1000 V) 500 A
Corriente térmica convencional de aire libre (Iésimo):
630 A
Corriente térmica convencional (Iel):
Totalmente cerrado 630 A
Tensión de soporte de impulso nominal (Uduende):
12 kV
Tensión de aislamiento nominal (UYo):
1500 V
Tensión operativa nominal:
1000 V
Capacidad nominal de fabricación de cortocircuitos (Icm):
(1000 V CC) 10 kA
Clasificación de corto tiempo soportar corriente (ICw):
(1500 V CC) 10 kA

para 1 s 10 kA
Pérdida de energía:
en condiciones nominales de funcionamiento por polo 32 W
Grado de contaminación:
3
Color del mango:
negro
Longitud del mango:
145 mm

5,7 en
Tipo de mango:
Mango de montaje directo
Diámetro del eje:
12 milímetros

0,47 in
Longitud del eje:
160 mm

6,3 en
Mecanismo de funcionamiento de los interruptores:
Mecanismo entre los polos

22 (Entre los polos)
Posición de los terminales de línea:
Arriba Adentro - Abajo Afuera

Bottom In - Top Out
Modo de funcionamiento:
Operado frontalmente
normas:
Norma IEC 60947-1, -3
Funciones especiales:
No
Tipo de montaje:
Montaje de la base
Número de circuitos:
2
Número de polos:
4
Grado de Protección:
IP20 frontal
Tipo de terminal:
Terminales de asa
Ancho del terminal:
30 milímetros

1.2 en
Apriete:
Cable Lug 30... 40 N·m
Durabilidad mecánica:
Ciclo 10000

medioambiental

Estado rohs:
Siguiendo la Directiva 2011/65/UE de la UE

Certificados y declaraciones (número de documento)

Declaración de conformidad - CE:
\n1SCC301227D2701
Certificado DNV GL:
\n1SCC301231D0201
Instrucciones y manuales:
\n1SCC301099M0201
9AKK107492A6191
Información de RoHS:
\n1SCC301227D2701

Información sobre contenedores

Unidades de nivel de paquete 1:
caja 1 pieza
Ancho del nivel de paquete 1:
270 milímetros

10,6 in
Nivel de paquete 1 Profundidad / Longitud:
310 milímetros

12,2 en
Nivel de paquete 1 Altura:
200 mm

7,9 en
Peso bruto de nivel 1 del paquete:
8,3 kg

18,3 libras
Paquete Nivel 1 EAN:
6417019874272

Clasificaciones

Código de clasificación de objetos:
q
ETIM 5:
EC000216 - Seccionador de interruptor
ETIM 6:
EC000216 - Seccionador de interruptor
ETIM 7:
EC000216 - Seccionador de interruptor
Categoría RAEE:
5. Equipo pequeño (sin dimensión externa más de 50 cm)
