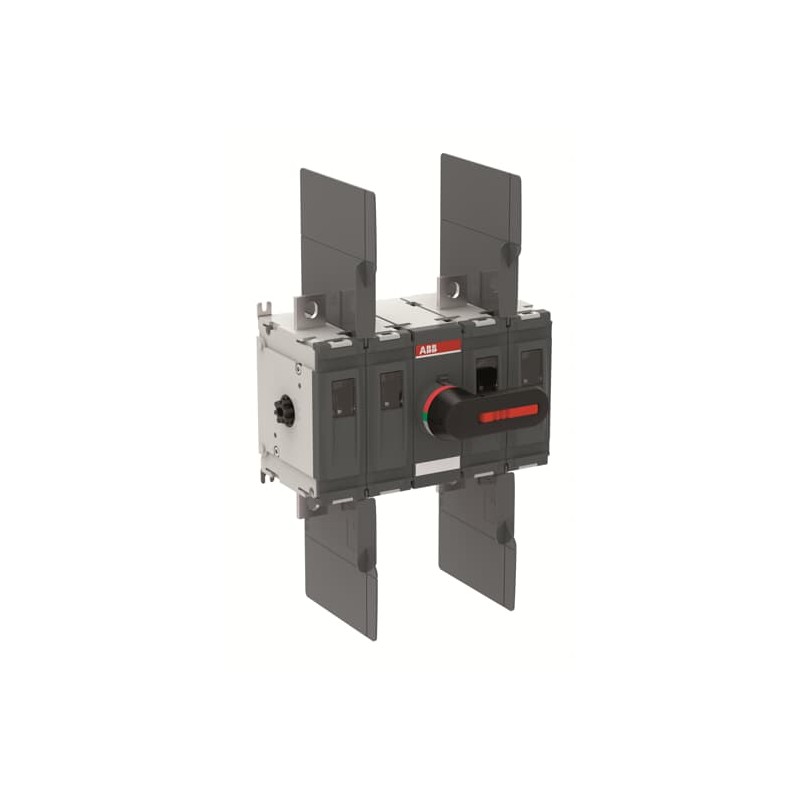

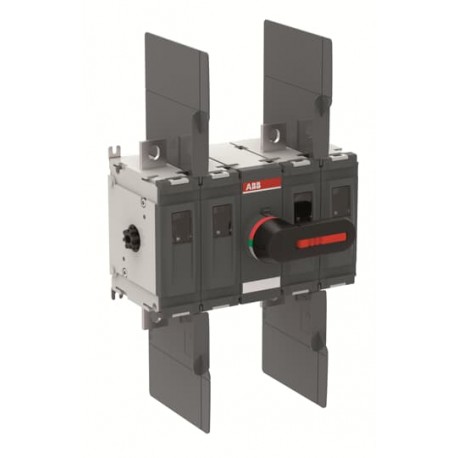

1SCA158317R1001 ABB Interruptor seccionador CC OTDC400UFV22K Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA158317R1001 ABB Interruptor seccionador CC OTDC400UFV22K

1SCA158317R1001

ABB

Interruptor seccionador CC OTDC400UFV22K

Un interruptor-seccionador de CC de cuatro polos totalmente optimizado para plantas de energía fotovoltaica a gran escala de 1500 V que cubre un rango de corriente de 315-630 A. El nuevo diseño ofrece tanto una reducción de tamaño como un aumento en la eficiencia y el rendimiento para ayudar a los fabricantes a adaptarse a la rápida adopción de soluciones de 1500 V CC por parte de la industria. El concepto de cuatro polos de 1500 V CC ayuda a los fabricantes a mejorar la eficiencia del sistema, reduciendo las pérdidas del interruptor. El tamaño compacto de la nueva gama OTDC permite a los fabricantes reducir el tamaño de las cajas combinadoras y los inversores. Características principales de este tipo OTDC en particular:Desconecte el circuito fotovoltaico doble, aprobado según UL98B e IE

Más detalles


Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


b'

Información general

Tipo de producto extendido:
OTDC400UFV22K
ID de producto:
1SCA158317R1001
Ean:
6417019874227
Descripción del catálogo:
OTDC400UFV22K Interruptor de desconexión fotovoltaica
Descripción larga:
Un interruptor-seccionador de CC de cuatro polos totalmente optimizado para plantas de energía fotovoltaica a gran escala de 1500 V que cubre un rango de corriente de 315-630 A. El nuevo diseño ofrece tanto una reducción de tamaño como un aumento en la eficiencia y el rendimiento para ayudar a los fabricantes a adaptarse a la rápida adopción de soluciones de 1500 V CC por parte de la industria. El concepto de cuatro polos de 1500 V CC ayuda a los fabricantes a mejorar la eficiencia del sistema, reduciendo las pérdidas del interruptor. El tamaño compacto de la nueva gama OTDC permite a los fabricantes reducir el tamaño de las cajas combinadoras y los inversores. Características principales de este tipo OTDC en particular:Desconecte el circuito fotovoltaico doble, aprobado según UL98B e IEC 60947-1,-3
\n

ordenamiento

Cantidad mínima de pedido:
1 pieza
Número de arancel aduanero:
85353010
País de origen:
Finlandia (FI)

Descargas populares

Hoja de datos, Información técnica:
\n1SCC301022C0201
Instrucciones y manuales:
\n1SCC301099M0201
9AKK107492A6191
Diagrama de cableado:
\n1SCC301035K0201

Dimensiones

Tamaño del marco del producto:
M
Ancho neto del producto:
255,5 mm

10,1 en
Altura neta del producto:
211 milímetros

8,3 en
Profundidad / Longitud de la red del producto:
169,5 mm

6,7 en
Peso neto del producto:
8 kg

17,7 libras

técnico

Configuración de la conexión:
Doble circuito 4a, 4c
Corriente operacional nominal DC-21B (IE):
(1500 V) 500 A
Corriente operativa nominal DC-22B:
(1500 V) 400 A
Corriente operativa nominal DC-PV1:
(1500 V) 500 A
Corriente operativa nominal DC-PV2:
(1500 V) 400 A
Corriente térmica convencional de aire libre (Iésimo):
500 A
Corriente térmica convencional (Iel):
Totalmente cerrado 500 A
Tensión de soporte de impulso nominal (Uduende):
12 kV
Tensión de aislamiento nominal (UYo):
1500 V
Tensión operativa nominal:
1500 V
Capacidad nominal de fabricación de cortocircuitos (Icm):
(1500 V CC) 10 kA
Clasificación de corto tiempo soportar corriente (ICw):
(1500 V CC) 10 kA

para 1 s 10 kA
Tipo de protección:
Disyuntor
Pérdida de energía:
en condiciones nominales de funcionamiento por polo 20 W
Grado de contaminación:
3
Color del mango:
negro
Longitud del mango:
145 mm

5,7 en
Tipo de mango:
Mango de montaje directo
Diámetro del eje:
12 milímetros

0,47 in
Longitud del eje:
160 mm

6,3 en
Mecanismo de funcionamiento de los interruptores:
Mecanismo entre los polos

22 (Entre los polos)
Posición de los terminales de línea:
Arriba Adentro - Abajo Afuera

Bottom In - Top Out
Modo de funcionamiento:
Operado frontalmente
normas:
UL98B e IEC 60947-1, -3
Funciones especiales:
No
Tipo de montaje:
Montaje de la base
Número de circuitos:
2
Número de polos:
4
Grado de Protección:
IP20 frontal
Tipo de terminal:
Terminales de asa
Ancho del terminal:
30 milímetros

1.2 en
Apriete:
Cable Lug 30... 40 N·m
Durabilidad mecánica:
Ciclo 10000

Ul/CSA técnico

Tensión máxima de funcionamiento UL/CSA:
1500 V CC
Clasificación de amperios UL/CSA:
1500VDC 400 A
Par de apriete UL/CSA:
Terminal de cable 30... 44 N·m

Terminal de cable 266... 390 lbf·in

medioambiental

Estado rohs:
Siguiendo la Directiva 2011/65/UE de la UE

Certificados y declaraciones (número de documento)

Declaración de conformidad - CE:
\n1SCC301227D2701
Certificado DNV GL:
\n1SCC301231D0201
Instrucciones y manuales:
\n1SCC301099M0201
9AKK107492A6191
Información de RoHS:
\n1SCC301227D2701

Información sobre contenedores

Unidades de nivel de paquete 1:
caja 1 pieza
Ancho del nivel de paquete 1:
270 milímetros

10,6 in
Nivel de paquete 1 Profundidad / Longitud:
310 milímetros

12,2 en
Nivel de paquete 1 Altura:
200 mm

7,9 en
Peso bruto de nivel 1 del paquete:
8,3 kg

18,3 libras
Paquete Nivel 1 EAN:
6417019874227

Clasificaciones

Código de clasificación de objetos:
q
ETIM 5:
EC000216 - Seccionador de interruptor
ETIM 6:
EC000216 - Seccionador de interruptor
ETIM 7:
EC000216 - Seccionador de interruptor
UNSPSC:
39122233
Categoría RAEE:
5. Equipo pequeño (sin dimensión externa más de 50 cm)
\n
'
