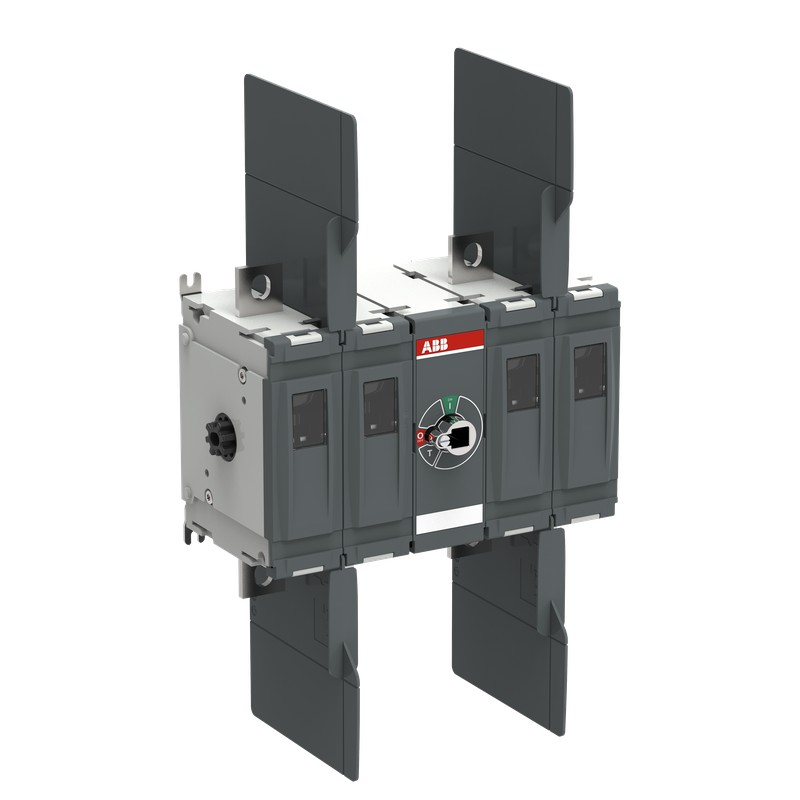

1SCA158306R1001 ABB Interruptor Seccionador CCOTDC630F22
Referencia: 1SCA158306R1001
Fabricante: ABB
Descripción:
Interruptor Seccionador CCOTDC630F22
OTDC630F22 DC Switch-disconnector
Categorías:
- Componentes industriales de baja tensión > Seccionador
- ABB > Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
- Más Información
- ETIM
- Opiniones
VISTOS ANTERIORMENTE
MÁS INFORMACIÓN
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC301112M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301247D0201 |
| Eficiencia energética mejorada para los clientes | Eficiencia del producto: producto considerado más eficiente energéticamente en comparación con productos similares en el mercado o productos más antiguos de la misma línea. |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 59,09 % |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC301240D0201 |
| Información sobre RoHS | 1SCC301239D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC301321D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301022C0201 |
| Instrucciones y manuales | 1SCC301099M0201 |
| 9AKK107492A6191 | |
| Dibujos mecánicos | OTDC315-630FV22_stp |
| OTDC315-630FV22_igs | |
| 1SCC307664F0001 | |
| 1SCC307665F0001 | |
| Diagrama de cableado | 1SCC301035K0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301247D0201 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85363090 |
| País de origen | Finland |
| India | |
| Dimensiones | |
| Tamaño de bastidor del producto | M |
| Ancho del product | 255.5 mm |
| 10.1 in | |
| Alto del producto | 211 mm |
| 8.3 in | |
| Largo del product | 135 mm |
| 5.3 in | |
| Peso del product | 7.5 kg |
| 16.5 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 270 mm |
| 10.6 in | |
| Embalaje Nivel 1 Largo | 310 mm |
| 12.2 in | |
| Embalaje Nivel 1 Alto | 200 mm |
| 7.9 in | |
| Embalaje Nivel 1 Peso | 7.8 kg |
| 17.1 lb | |
| Embalaje Nivel 1 EAN | 6417019874111 |
| Técnica | |
| Configuración de conexión | Double circuit 4a, 4c |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 630 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 630 A |
| Grado de protección | Front IP20 |
| Tipo de asa | Handle and shaft not included |
| Durabilidad mecánica | 10000 cycle |
| Tipo de montaje | Base mounting |
| Número de circuitos | 2 |
| Número de polos | 4P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Par de operación de apertura positiva (acción de apertura directa) | 18 … 30 N·m |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 30 ... 32 W |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1500 V |
| Corriente nominal de funcionamiento DC-21B (Ie) | (1000 V) 630 A |
| Corriente nominal de funcionamiento DC-22B | (1000 V) 400 A |
| Corriente nominal de funcionamiento DC-PV1 | (1000 V) 500 A |
| Corriente nominal de funcionamiento DC-PV2 | (1000 V) 500 A |
| Tensión nominal de operación | 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (1000 V DC) 10 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | (1500 V CC) 10 kA |
| durante 1 s 10 kA | |
| Diámetro del eje | 12 mm |
| 0.47 in | |
| Funciones especiales | No |
| Normas | IEC 60947-1, -3 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo entre los polos |
| 22 (Entre los polos) | |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 30 mm |
| 1.2 in | |
| Utilización | Photovoltaic |
| Categoría de utilización | Conmutación de cargas resistivas, incluidas sobrecargas moderadas: accionamiento ocasional (DC-21B) |
| Conmutación de cargas resistivas e inductivas mixtas, incluidas sobrecargas moderadas (es decir, motores de derivación) - accionamiento ocasional (DC-22B) | |
| Conmutación de cadenas fotovoltaicas individuales sin inversión ni sobrecorriente (DC-PV1) | |
| Conmutación de varios string(s) fotovoltaicos con inversión y sobrecorriente (DC-PV2) | |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CQC2019010302206498 |
| Declaración de conformidad - CE | 1SCC301227D2701 |
| Declaración de conformidad - UKCA | 1SCC301313D0201 |
| Certificado DNV GL | 1SCC301231D0201 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC004963 - Switch disconnector (DC) |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
ETIM for 1SCA158306R1001 Interruptores de baja tensión (EC000216)
Característica
Valor
CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorSí
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor1
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor1000 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor630 A
CaracterísticaNúmero de polos (EF001391)
Valor4
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorNo
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica integrada fija para dispositivo integrado
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorSí
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaApto para montaje intermedio (EF007264)
ValorNo
CaracterísticaInterbloqueable (EF006281)
ValorNo
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión de tornillo
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP20
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor1
