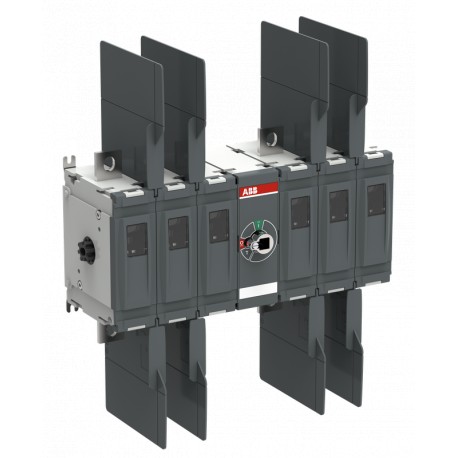

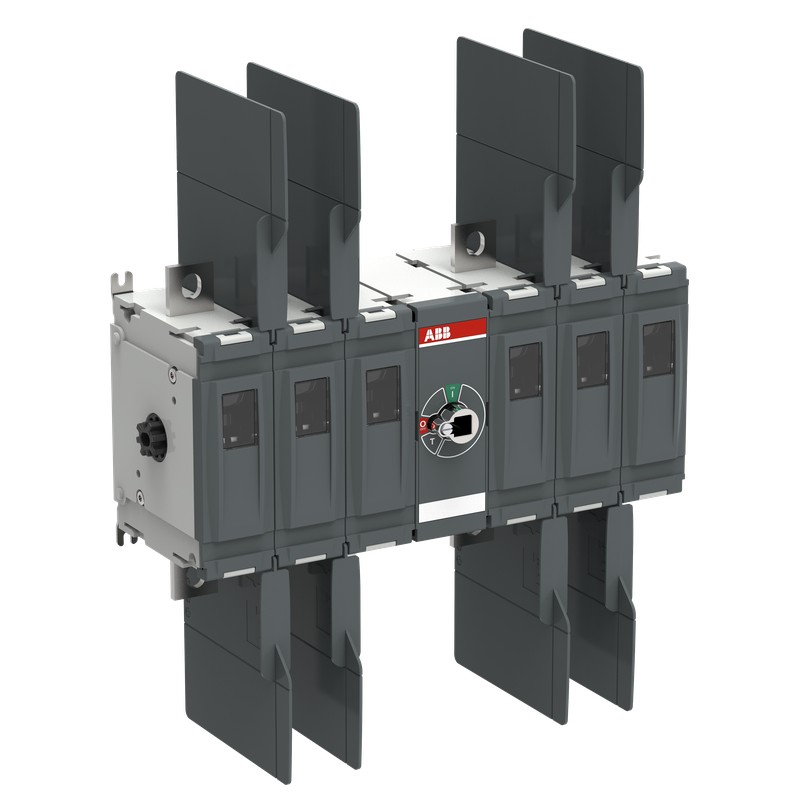

1SCA158287R1001 ABB Interruptor Seccionador CC OTDC400F33
1SCA158287R1001
ABB
Interruptor Seccionador CC OTDC400F33
OTDC400F33 DC Switch-disconnector
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC301112M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301247D0201 |
| Eficiencia energética mejorada para los clientes | Eficiencia del producto: producto considerado más eficiente energéticamente en comparación con productos similares en el mercado o productos más antiguos de la misma línea. |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 59,09 % |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC301240D0201 |
| Información sobre RoHS | 1SCC301239D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC301321D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301022C0201 |
| Instrucciones y manuales | 1SCC301099M0201 |
| 9AKK107492A6191 | |
| Dibujos mecánicos | OTDC315-500F33_stp |
| OTDC315-500F33_igs | |
| 1SCC307666F0001 | |
| 1SCC307667F0001 | |
| Diagrama de cableado | 1SCC301040K0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301247D0201 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85363090 |
| País de origen | Finland |
| Dimensiones | |
| Tamaño de bastidor del producto | M |
| Ancho del product | 353.5 mm |
| 13.9 in | |
| Alto del producto | 211 mm |
| 8.3 in | |
| Largo del product | 135 mm |
| 5.3 in | |
| Peso del product | 11.1 kg |
| 24.6 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 310 mm |
| 12.2 in | |
| Embalaje Nivel 1 Largo | 410 mm |
| 16.1 in | |
| Embalaje Nivel 1 Alto | 200 mm |
| 7.9 in | |
| Embalaje Nivel 1 Peso | 11.7 kg |
| 25.7 lb | |
| Embalaje Nivel 1 EAN | 6417019873923 |
| Técnica | |
| Configuración de conexión | Triple circuit 7a,7e |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 400 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 400 A |
| Grado de protección | Front IP20 |
| Tipo de asa | Handle and shaft not included |
| Durabilidad mecánica | 10000 cycle |
| Tipo de montaje | Base mounting |
| Número de circuitos | 3 |
| Número de polos | 6P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Par de operación de apertura positiva (acción de apertura directa) | 18 … 35 N·m |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 12 ... 13 W |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1500 V |
| Corriente nominal de funcionamiento DC-21B (Ie) | (1000 V) 400 A |
| Corriente nominal de funcionamiento DC-22B | (1000 V) 400 A |
| Corriente nominal de funcionamiento DC-PV1 | (1000 V) 400 A |
| Corriente nominal de funcionamiento DC-PV2 | (1000 V) 400 A |
| Tensión nominal de operación | 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (1000 V DC) 10 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | (1500 V CC) 10 kA |
| durante 1 s 10 kA | |
| Diámetro del eje | 12 mm |
| 0.47 in | |
| Funciones especiales | No |
| Normas | IEC 60947-1, -3 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo entre los polos |
| 33 (Entre los polos) | |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 30 mm |
| 1.2 in | |
| Utilización | Photovoltaic |
| Categoría de utilización | Conmutación de cargas resistivas, incluidas sobrecargas moderadas: accionamiento ocasional (DC-21B) |
| Conmutación de cargas resistivas e inductivas mixtas, incluidas sobrecargas moderadas (es decir, motores de derivación) - accionamiento ocasional (DC-22B) | |
| Conmutación de cadenas fotovoltaicas individuales sin inversión ni sobrecorriente (DC-PV1) | |
| Conmutación de varios string(s) fotovoltaicos con inversión y sobrecorriente (DC-PV2) | |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CQC2019010302206498 |
| Declaración de conformidad - CE | 1SCC301227D2701 |
| Declaración de conformidad - UKCA | 1SCC301313D0201 |
| Certificado DNV GL | 1SCC301231D0201 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC004963 - Switch disconnector (DC) |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 400 A |
| Número de polos (EF001391) | 6 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | Sí |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Interbloqueable (EF006281) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 1 |
