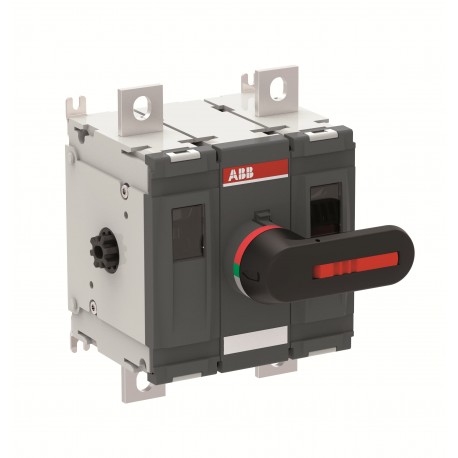

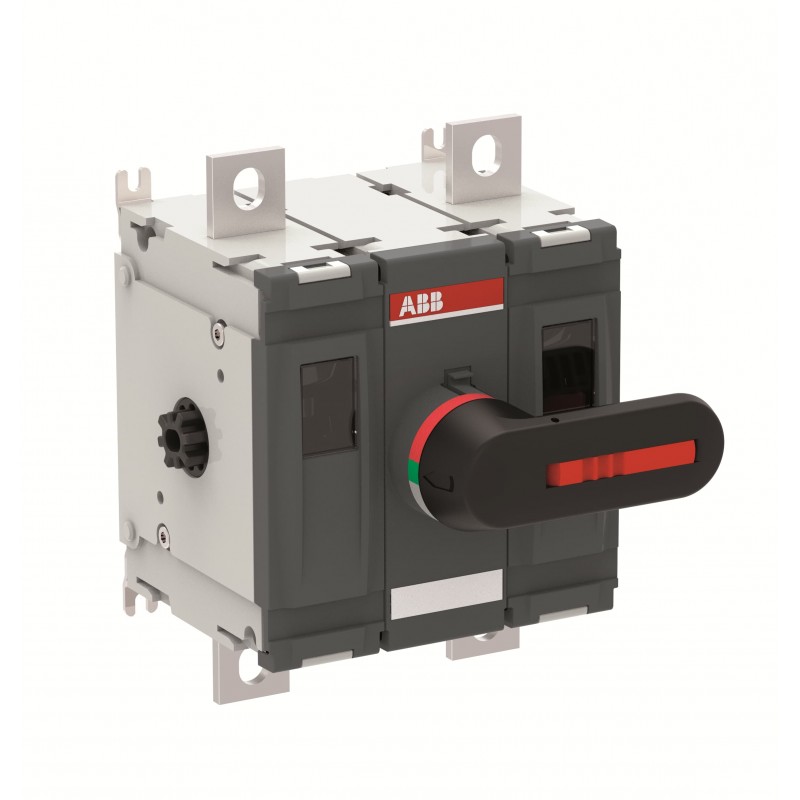

1SCA158266R1001 ABB Interruptor Seccionador CC OTDC400F11K
1SCA158266R1001
ABB
Interruptor Seccionador CC OTDC400F11K
OTDC400F11K DC Switch-disconnector
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Descargas Populares | |
|---|---|
| Ficha técnica, información técnica | 1SCC301022C0201 |
| Instrucciones y manuales | 1SCC301099M0201 |
| 9AKK107492A6191 | |
| Dibujos mecánicos | OTDC315-630FV11K_stp |
| OTDC315-630FV11K_igs | |
| Diagrama de cableado | 1SCC301030K0201 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85363090 |
| País de origen | India |
| Dimensiones | |
| Tamaño de bastidor del producto | M |
| Ancho del product | 177.5 mm |
| 7 in | |
| Alto del producto | 211 mm |
| 8.3 in | |
| Largo del product | 169.5 mm |
| 6.7 in | |
| Peso del product | 3.8 kg |
| 8.4 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 220 mm |
| 8.7 in | |
| Embalaje Nivel 1 Largo | 250 mm |
| 9.8 in | |
| Embalaje Nivel 1 Alto | 210 mm |
| 8.3 in | |
| Embalaje Nivel 1 Peso | 4.1 kg |
| 9 lb | |
| Embalaje Nivel 1 EAN | 6417019873718 |
| Técnica | |
| Configuración de conexión | Single circuit 2a, 2b |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 400 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 400 A |
| Grado de protección | Front IP20 |
| Color del asa | Negro |
| Longitud del mango | 95 mm |
| 3.7 in | |
| Tipo de asa | Direct mounted handle |
| Durabilidad mecánica | 10000 cycle |
| Tipo de montaje | Base mounting |
| Número de circuitos | 1 |
| Número de polos | 2P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Par de operación de apertura positiva (acción de apertura directa) | 11 … 19 N·m |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 12 ... 13 W |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1500 V |
| Corriente nominal de funcionamiento DC-21B (Ie) | (1000 V) 400 A |
| Corriente nominal de funcionamiento DC-22B | (1000 V) 400 A |
| Corriente nominal de funcionamiento DC-PV1 | (1000 V) 400 A |
| Corriente nominal de funcionamiento DC-PV2 | (1000 V) 400 A |
| Tensión nominal de operación | 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (1000 V DC) 10 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | (1500 V CC) 10 kA |
| durante 1 s 10 kA | |
| Diámetro del eje | 12 mm |
| 0.47 in | |
| Longitud del eje | 160 mm |
| 6.3 in | |
| Funciones especiales | No |
| Normas | IEC 60947-1, -3 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo entre los polos |
| 11 (Entre los polos) | |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 30 mm |
| 1.2 in | |
| Utilización | Photovoltaic |
| Categoría de utilización | Conmutación de cargas resistivas, incluidas sobrecargas moderadas: accionamiento ocasional (DC-21B) |
| Conmutación de cargas resistivas e inductivas mixtas, incluidas sobrecargas moderadas (es decir, motores de derivación) - accionamiento ocasional (DC-22B) | |
| Conmutación de cadenas fotovoltaicas individuales sin inversión ni sobrecorriente (DC-PV1) | |
| Conmutación de varios string(s) fotovoltaicos con inversión y sobrecorriente (DC-PV2) | |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC301227D2701 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 10 | EC004963 - Switch disconnector (DC) |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
