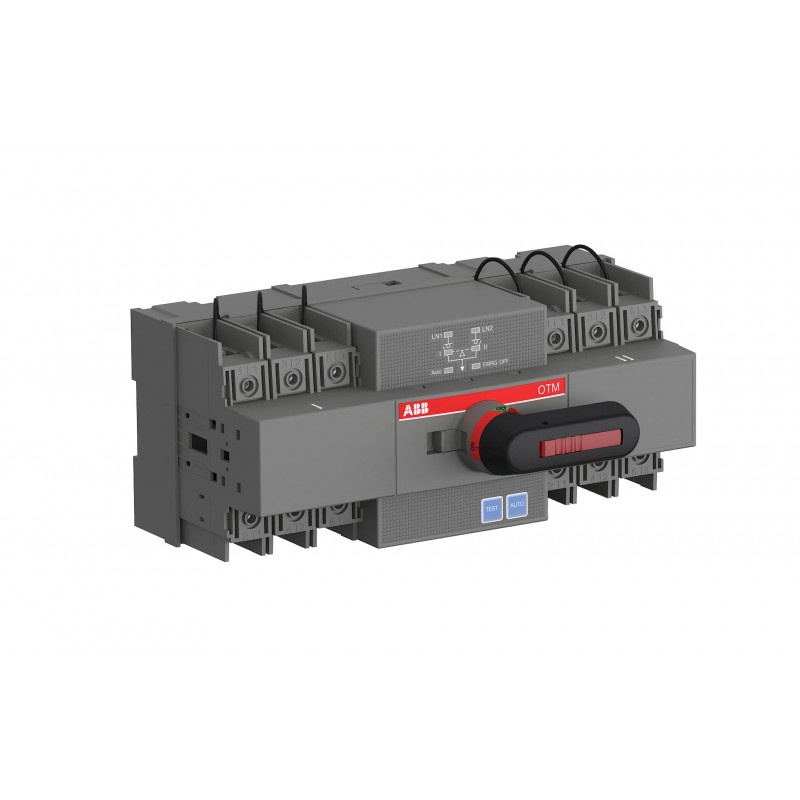

ABB 1SCA151419R1001 1SCA151419R1001 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA151419R1001 ABB Compact ATS 125A 3P OTM125F3C20D400C

Referencia: 1SCA151419R1001

Fabricante: ABB

Descripción:

Compact ATS 125A 3P OTM125F3C20D400C
OTM125F3C20D400C INTERRUPTOR DE TRANSFERENCIA AUTOMÁTICA

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 994,95 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

  • Extended Tipo De Producto:
    OTM125F3C20D400C
  • ID producto:
    1SCA151419R1001
  • EAN:
    6417019818245
  • Descripción Del Catálogo:
    OTM125F3C20D400C INTERRUPTOR DE TRANSFERENCIA AUTOMÁTICA
  • Descripción Larga:
    Interruptor de transferencia automática, motor operado, abierto tipo de transición 1-0-2. Auto-suministrado con la unidad fija los parámetros de funcionamiento.

Descargas Popular

Dimensiones

  • Neto Del Producto De La Altura:
    Cien tresmm
  • Neto Del Producto De La Profundidad / Longitud:
    Cien treinta y unomm
  • Peso Neto Del Producto:
    1.75kg

Técnica

  • Corriente de operación nominal AC-21A (Ie):
    (380 ... 415 V) 125
  • Corriente de operación nominal AC-22A (Ie):
    (380 ... 415 V) 125
  • Corriente de operación nominal AC-23A (Ie):
    (380 ... 415 V) 90
  • Corriente de operación nominal de CA-31B (Ie):
    (380 ... 415 V) 125
  • Corriente de operación nominal de CA-32B (Ie):
    (380 ... 415 V) 125
  • Corriente de operación nominal de CA-33B (Ie):
    (380 ... 415 V) 80
  • De operación nominal de Alimentación AC-23A (Pe):
    (380 ... 415 V) 45 kW
  • Libre convencional Térmica del aire de Corriente (Ith):
    q = 40 °C 125
  • Nominal Soportada De Impulso De Tensión (Uimp):
    8 kV
  • Tensión Nominal De Aislamiento (Uyo):
    800 V
  • Tensión Nominal:
    380...415 V CA
  • Nominal de Corta duración Corriente asignada (Icw):
    para 1 s 2,5 kiloampere rms
  • Motor Voltaje De Funcionamiento:
    380...415 V CA
  • La Pérdida De Potencia:
    6.3 W
  • Grado De Contaminación:
    Tres
  • Tipo De Mango:
    Montado directamente de la manija
  • Cuarto Polo Tipo:
    Conmutación Simultánea De La Función
  • La posición de los Terminales de Línea:
    Suministros en la parte Superior de Carga en la parte Inferior
  • Tipo De Controlador:
    20D
  • Número de Polos:
    Tres
  • Grado de Protección:
    Frontal IP20

Certificados y Declaraciones (Número de Documento)

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    103 mm
  • Paquete De Nivel 1 De La Profundidad / Longitud:
    275 mm
  • Paquete De Nivel 1 Altura:
    168 mm
  • Paquete De Nivel 1 Peso Bruto:
    1.95 kg

Clasificaciones

  • ETIM 5:
    EC000216 - Interruptor-seccionador
  • ETIM 6:
    EC000216 - Interruptor-seccionador
  • ETIM 7:
    EC000216 - Interruptor-seccionador
  • WEEE Categoría:
    5. El Equipo pequeño (sin Ninguna Dimensión Exterior superior a 50 cm)

ETIM for 1SCA151419R1001 Interruptores de baja tensión (EC000216)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorSí
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor1
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor800 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor380 V
CaracterísticaCorriente permanente asignada a AC-23, 400 V (EF011777)
Valor90 A
CaracterísticaCorriente permanente asignada con AC-21, 400 V (EF009165)
Valor125 A
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor2.5 kA
CaracterísticaPotencia de funcionamiento nominal a 400 V CA-23 (EF007027)
Valor45 kW
CaracterísticaPoder de corte a 400 V (EF009166)
Valor45 kW
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorSí
CaracterísticaLiberación de tensión opcional (EF007491)
ValorNo
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica de conexión para dispositivo integrado
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorSí
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaApto para montaje intermedio (EF007264)
ValorNo
CaracterísticaColor del elemento de accionamiento (EF007167)
ValorNegro
CaracterísticaEjecución del elemento accionador (EF006976)
ValorOtros
CaracterísticaInterbloqueable (EF006281)
ValorSí
CaracterísticaColor de la carcasa (EF000136)
ValorGris
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión roscada
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP20
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor1
CaracterísticaAnchura (EF000008)
Valor233 mm
CaracterísticaAltura (EF000040)
Valor103 mm
CaracterísticaProfundidad (EF000049)
Valor131 mm
