ABBInterruptores Manuales1SCA151252R1001 ABB Compact ATS 40A 4P OTM40F4C20D400C

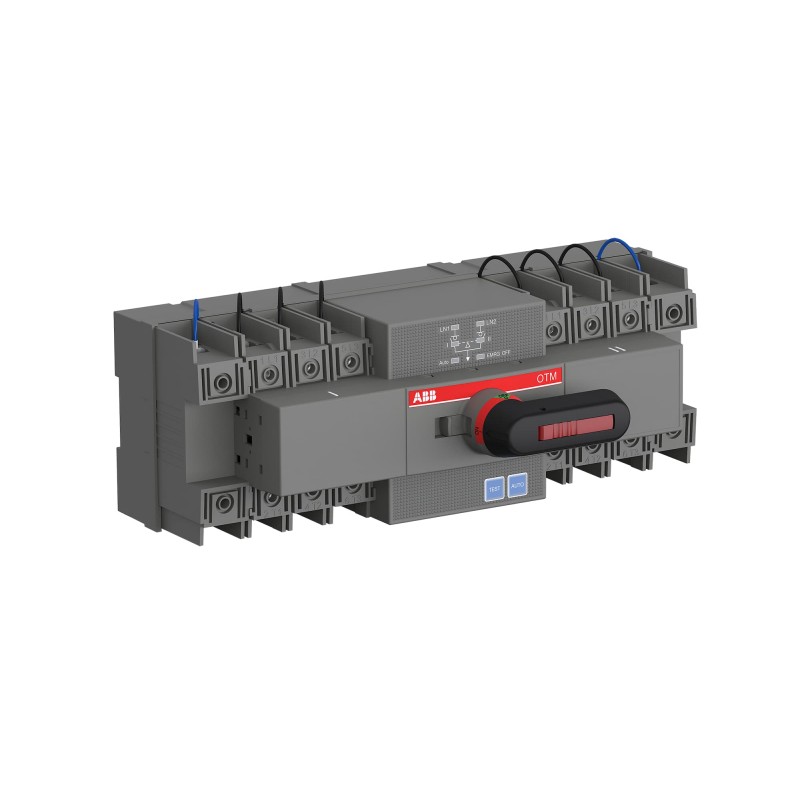

ABB 1SCA151252R1001 1SCA151252R1001 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA151252R1001 ABB Compact ATS 40A 4P OTM40F4C20D400C

Referencia: 1SCA151252R1001

Fabricante: ABB

Descripción:

Compact ATS 40A 4P OTM40F4C20D400C
OTM40F4C20D400C AUTOMATIC TRANSFER SWITCH

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 693,96 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SCC011021D0201
Información sobre RoHS1SCC011020D0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Descargas Populares
Ficha técnica, información técnica1SCC308001B0201
Instrucciones y manuales2THT303803P4001
Dibujos mecánicosOTM40-125_4P_COMPACTATS
Ambiente
Grado de protecciónFront IP20
Grado de contaminación3
Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85365080
País de origenChina
Dimensiones
Ancho del product286 mm
11.26 in
Alto del producto103 mm
4.06 in
Largo del product131 mm
5.16 in
Peso del product2 kg
4.41 lb
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho103 mm
Embalaje Nivel 1 Largo328 mm
Embalaje Nivel 1 Alto168 mm
Embalaje Nivel 1 Peso2.25 kg
Embalaje Nivel 1 EAN6417019815657
Técnica
Tipo de controlador20D
Corriente térmica convencional de aire libre (Ith)Θ = 40 °C 40 A
Grado de protecciónFront IP20
Tipo de cuarto poloSwitched - Simultaneous Function
Tipo de asaDirect mounted handle
Tensión de funcionamiento del motor380…415 V AC
Tipo de montajeBase Mounting Or DIN-rail mounting
Número de polos4P
Grado de contaminación3
Posición de los terminales de líneaSupplies on Top - Load on Bottom
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 1.6 W
Tensión nominal soportada por impulsos (Uimp)8 kV
Tensión nominal de aislamiento (Ui)800 V
Corriente nominal de funcionamiento AC-21A (Ie)(380 ... 415 V) 40 A
Corriente nominal de funcionamiento AC-22A (Ie)(380 ... 415 V) 40 A
Corriente nominal de funcionamiento AC-23A (Ie)(380 ... 415 V) 40 A
Corriente nominal de funcionamiento AC-31B (Ie)(380 ... 415 V) 40 A
Corriente nominal de funcionamiento AC-32B (Ie)(380 ... 415 V) 40 A
Corriente nominal de funcionamiento AC-33B (Ie)(380 ... 415 V) 40 A
Potencia operativa nominal AC-23A (Pe)(380 ... 415 V) 18.5 kW
Tensión nominal de operaciónMain Circuit 380…415 V
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 2.5 kiloampere rms
Tipo de terminalTerminales de tornillo
Par de aprieteacc. IEC 60947-1 6 N·m
Tipo de transiciónOpen
Técnica UL/CSA
Par de aprieteacc. IEC 60947-1 6 N·m
Certificados y Declaraciones (Número de Documento)
Declaración de conformidad - CE2020980305001190
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122214
Clase electrónicaV11.1 : 27371403
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Número E (Finlandia)3640443

ETIM for 1SCA151252R1001 Interruptores de baja tensión (EC000216)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorSí
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor1
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor415 V
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor2.5 kA
CaracterísticaNúmero de polos (EF001391)
Valor4
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorSí
CaracterísticaLiberación de tensión opcional (EF007491)
ValorNo
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica de conexión para dispositivo integrado
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorSí
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaApto para montaje intermedio (EF007264)
ValorNo
CaracterísticaEjecución del elemento accionador (EF006976)
ValorControl de giro largo
CaracterísticaInterbloqueable (EF006281)
ValorNo
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión de tornillo
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP20
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor1
