Ver más grande

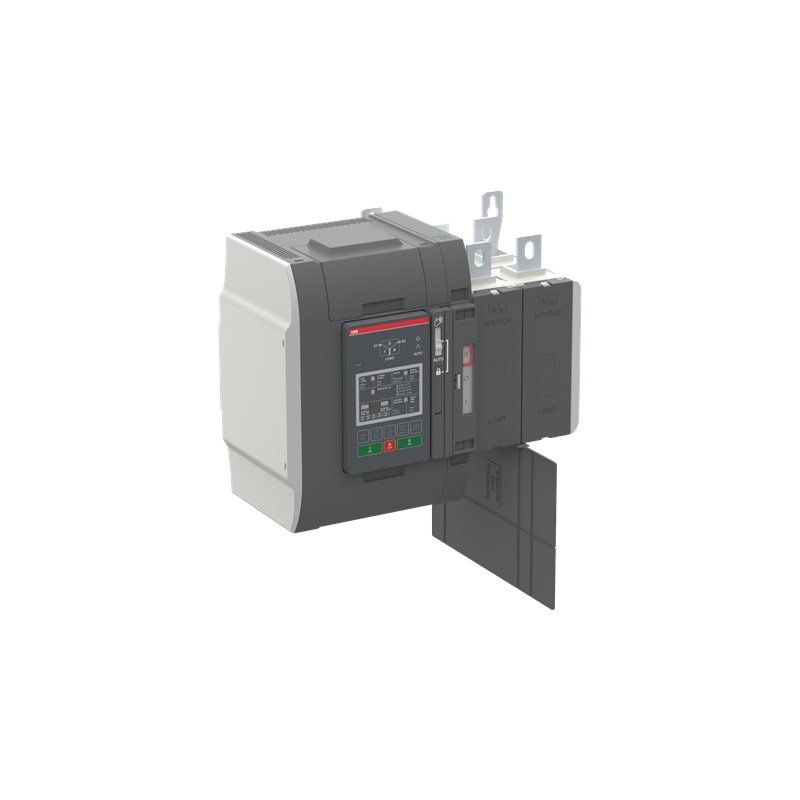

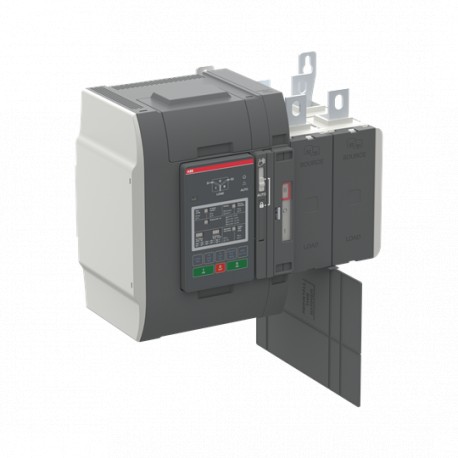

1SCA151024R1001 ABB Int. Conmutador TruONE ATS OXB500E1S2QT
1SCA151024R1001
ABB
Int. Conmutador TruONE ATS OXB500E1S2QT
OXB500E1S2QT AUTOMATIC TRANSFER SWITCH
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC303064M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC303131D0201 |
| Vida útil del producto prolongada | Modularidad del producto |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 70.2 % |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011022D0201 |
| Información sobre RoHS | 1SCC011023D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC303119D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC303008C0201 |
| Instrucciones y manuales | 1SCC303011M0201_FW2.04 |
| Dibujos mecánicos | OX_500-800E_1S2_T_.stp |
| 1SCC308255F0001 | |
| 1SCC308254F0001 | |
| 1SCC308253F0001 | |
| 1SCC308252F0001 | |
| 1SCC308329F0001 | |
| 1SCC308328F0001 | |
| Diagrama de cableado | Circuit diagram_OXB_T_.dxf |
| Circuit diagram_OXB_T_.pdf | |
| Declaración Ambiental de Producto - EPD | 1SCC303131D0201 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85365080 |
| Dimensiones | |
| Ancho del product | 382 mm |
| 15.04 in | |
| Alto del producto | 313 mm |
| 12.32 in | |
| Largo del product | 212 mm |
| 8.35 in | |
| Peso del product | 16.91 kg |
| 37.28 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 345 mm |
| 13.58 in | |
| Embalaje Nivel 1 Largo | 445 mm |
| 17.52 in | |
| Embalaje Nivel 1 Alto | 240 mm |
| 9.45 in | |
| Embalaje Nivel 1 Peso | 17.61 kg |
| 38.82 lb | |
| Embalaje Nivel 1 EAN | 6417019812816 |
| Técnica | |
| Tipo de controlador | Level 2 (DIP) |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 500 A |
| Grado de protección | Front IP20 |
| Tipo de asa | Direct mounted handle |
| Número de polos | 2P |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Supplies on Top - Load on Bottom |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 17.2 W |
| Frecuencia nominal (f) | Main Circuit 50-60 Hz |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-31B (Ie) | (200 … 240 V AC) 500 A |
| Tensión nominal de operación | Main Circuit 200...240 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 0,3 s 18 kiloampere rms |
| Funciones especiales | Open style |
| Normas | IEC60947-6-1 |
| Tipo de terminal | Cerrojo |
| Tipo de transición | Delayed |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC303062D2701 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 240 V |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 18 kA |
| Número de polos (EF001391) | 2 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | Sí |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Técnica de conexión para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | Sí |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
