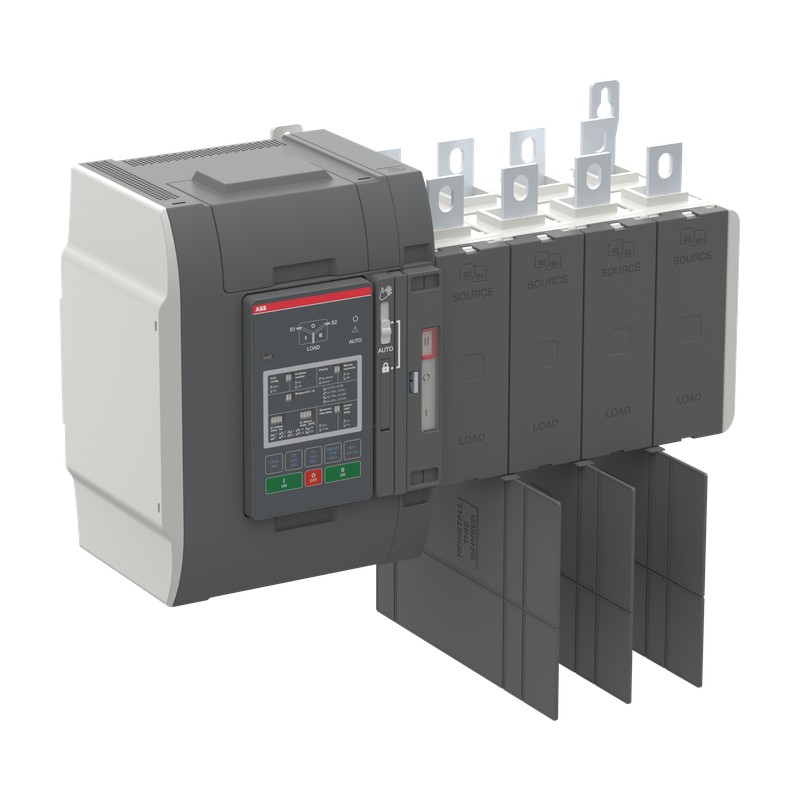

1SCA150935R1001 ABB Int. Conmutador TruONE ATS OXB800E3S2QT
1SCA150935R1001
ABB
Int. Conmutador TruONE ATS OXB800E3S2QT
OXB800E3S2QT INTERRUPTOR DE TRANSFERENCIA AUTOMÁTICA
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲Descargas Popular
| Ficha De Datos De Información Técnica: | 1SCC303008C0201 |
| Instrucciones y Manuales: | 1SCC303011M0201 |
| Dibujos Mecánicos: | OX_500-800E_3S2_T_.stp 1SCC308267F0001 1SCC308266F0001 1SCC308265F0001 1SCC308264F0001 1SCC308329F0001 1SCC308328F0001 |
Dimensiones
| Neto Del Producto Anchura: | 512 mm 20.16 en |
| Neto Del Producto De La Altura: | 313 mm 12.32 en |
| Neto Del Producto De La Profundidad / Longitud: | 212 mm 8.35 en |
| Peso Neto Del Producto: | 21.43 kg 47.25 lb |
Técnica
| Corriente de operación nominal de CA-31B (Ie): | (415 V AC) 800 |
| Libre convencional Térmica del aire de Corriente (Ith): | q = 40 °C 800 |
| Nominal Soportada De Impulso De Tensión (Uimp): | 12 kV |
| Tensión Nominal De Aislamiento (Uyo): | 1000 V |
| Tensión Nominal: | Circuito principal 480 V CA |
| Nominal de Corta duración Corriente asignada (Icw): | 0.1 s 42 kiloampere rms |
| Grado De Contaminación: | Tres |
| Tipo De Mango: | Montado directamente de la manija |
| Cuarta Pole: | Lado izquierdo y Derecho |
| Cuarto Polo Tipo: | Conmutación Simultánea De La Función |
| La posición de los Terminales de Línea: | Suministros en la parte Superior de Carga en la parte Inferior |
| Tipo De Controlador: | Nivel 2 (DIP) |
| Número de Polos: | Cuatro |
| Grado de Protección: | Frontal IP20 |
| Tipo De Terminal: | Perno |
Certificados y Declaraciones (Número de Documento)
| Declaración de Conformidad - CE: | 1SCC303062D2701 |
| Instrucciones y Manuales: | 1SCC303011M0201 |
Información Del Envase
| Paquete De Nivel 1 Unidades: | 1 pieza |
| Paquete De Nivel 1 De Ancho De: | 345 mm 13.58 en |
| Paquete De Nivel 1 De La Profundidad / Longitud: | 565 mm 22.24 en |
| Paquete De Nivel 1 Altura: | 240 mm 9.45 en |
| Paquete De Nivel 1 Peso Bruto: | 22.23 kg 49.01 lb |
Clasificaciones
| ETIM 6: | EC000216 - Interruptor-seccionador |
| ETIM 7: | EC000216 - Interruptor-seccionador |
| WEEE Categoría: | 4. Equipos de gran tamaño (Ninguna Dimensión Exterior superior a 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 480 V |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 42 kA |
| Número de polos (EF001391) | 4 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | Sí |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Técnica de conexión para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | Sí |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
