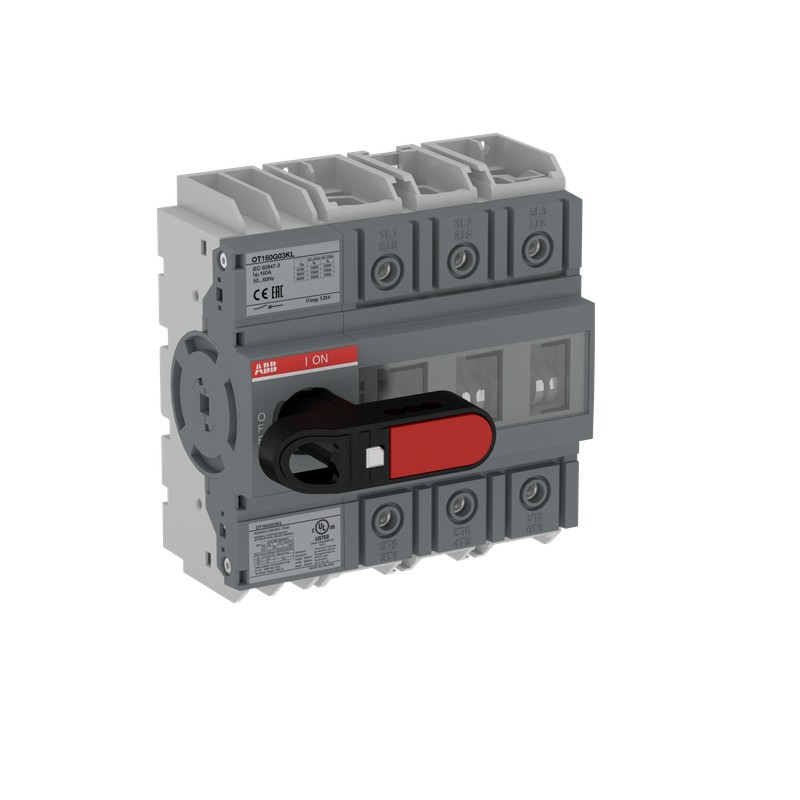

ABB 1SCA150028R1001 1SCA150028R1001 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

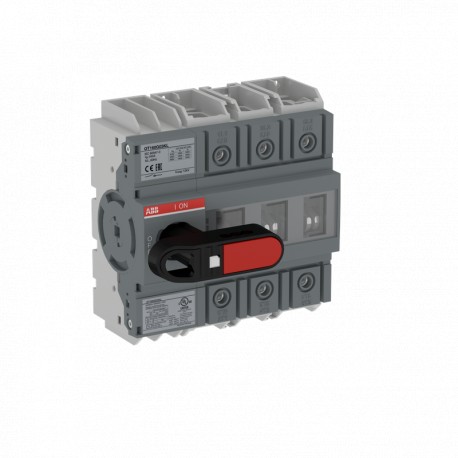

1SCA150028R1001 ABB Interruptor Seccionador OT160G03KL

Referencia: 1SCA150028R1001

Fabricante: ABB

Descripción:

Interruptor Seccionador OT160G03KL
OT160G03KL SWITCH-DISCONNECTOR

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 125,94 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
Instrucciones de desmontaje al final de la vida útil1SCC301116M0201
Información medioambiental1SCC301267D0201
Declaración Ambiental de Producto - EPD1SCC301281D0201
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SCC011021D0201
Información sobre RoHS1SCC011020D0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
SCIP0489f327-b595-4df3-9792-66445bbd404f Finland
SCIP simplificadoc5295818-7f84-47a7-b591-d3b6f66bd225 Germany
002c881a-c1c9-4143-909b-1dd47d379858 Sweden
8e704c19-c27c-4757-a976-fc63a2614235 Germany
9c05025b-2325-4718-a7be-af1560a6745a Germany
649f8674-44dc-46eb-8709-cfa6635ee012 Poland
e3bff424-0d0e-4304-bece-d01bb1625b8c Czech Republic
f61a555f-6651-4ef6-a601-eeb55fbbcf87 Greece
af4f9bd1-26cd-483f-a9b3-0bb165388e52 Croatia
98bb2603-9e78-4745-b131-45d900da7ea2 Portugal
aa141de4-3c43-4289-a124-2a50fd68e7aa Bulgaria
3a8c410a-c267-4943-8295-31642ea37e1e Sweden
a3092ddb-47b0-477a-9b50-48292af5677f Estonia
e58fcbdf-b974-4589-9fd3-c3253399f7e3 Hungary
e408d0a2-c02a-42dd-a8d2-701aa8ebd73c Poland
bfc64da6-2e00-4265-94a4-e20b06380960 Netherlands
ba16e612-9096-447e-9187-5c762318effc France
5edd575f-b101-4d79-b1df-75a9b0005ee5 Poland
af966162-a175-4a36-89a3-2f5792347ceb Italy
3f061bf3-5239-47bf-82c1-2b9c1d8948c6 Germany
e6bded08-eb9c-4cb8-93c0-11a27dc184c5 Belgium
fb52ba5d-5729-4399-a51a-ff7710168d04 Germany
a883acd5-4e2a-49ca-be60-469941f22356 Denmark
8dabe47d-8cc5-47e4-9145-df6749913f44 Norway
bbedfa39-f412-4613-87a9-3761ef5c7a74 Belgium
236dac73-d1f9-4b08-9f81-ad428eee57b4 Spain
5d88d74c-37c9-4be1-9a7a-db09dcc38775 Hungary
8092f0c3-40da-4614-9f0f-0238da6cdeed France
Ley de Control de Sustancias Tóxicas - TSCA1SCC011025D0201
Descargas Populares
Ficha técnica, información técnica1SCC301020C0201
Instrucciones y manuales1SCC301089M0204
Dibujos mecánicosOT160G03KL_igs
Ambiente
Grado de protecciónFront IP20
Grado de contaminación3
Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85365080
País de origenFinland
Dimensiones
Ancho del product123 mm
Alto del producto130 mm
Largo del product73 mm
Peso del product0.8 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho160 mm
6.3 in
Embalaje Nivel 1 Largo244 mm
9.6 in
Embalaje Nivel 1 Alto96 mm
3.8 in
Embalaje Nivel 1 Peso0.9 kg
2 lb
Embalaje Nivel 1 EAN6417019801087
Técnica
Sección del cableCu 10 ... 70 mm²
Corriente térmica convencional (Ithe)Totalmente cerrado 160 A
Color del asaNegro
Durabilidad mecánica20000
Tipo de montajeBase mounting
Número de polos3P
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 6.5 W
Corriente nominal de cortocircuito condicional (Inc)(200 A fuse, 500 V) 100 kA
(200 A fuse, 690 V) 50 kA
Tensión nominal soportada por impulsos (Uimp)12 kV
Tensión nominal de aislamiento (Ui)según IEC/EN 60664-1 1000 V
Corriente nominal de funcionamiento AC-21A (Ie)(690 V) 160 A
(690 V) 380415V;160 A
(690 V) 500V;160 A
Corriente nominal de funcionamiento AC-22A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Corriente nominal de funcionamiento AC-23A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Potencia operativa nominal AC-23A (Pe)(220 ... 240 V) 45 kW
(400 ... 415 V) 75 kW
(500 V) 90 kW
(690 V) 132 kW
Tensión nominal de operaciónMain Circuit 1000 V
Capacidad nominal de producción de cortocircuitos (Icm)(690 V) 12 kA
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 4 kA
NormasIEC 60947-3 / UL 98 / CSA C22.2 NO.4
Tipo de terminalTerminales de tornillo
Par de aprieteacc. IEC 60947-1 6 N·m
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA600 V
Amperaje UL/CSA125 A
Potencia nominal UL/CSA(240 V AC) Single Phase 20 Hp
(440 ... 480 V AC) Single Phase 30 Hp
Certificados y Declaraciones (Número de Documento)
A2L Certificate – IEC1SCC301336D0201
Certificado ATEXNo certification needed
Declaración de conformidad - CE1SCC301210D2701
Certificado ULcULus certificate OT160G
Certificado VDENo certification needed
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Código de categoría granular de IDEA (IGCC)5293 >> Switch disconnector
Clase electrónicaV11.1 : 27371403
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)

ETIM for 1SCA150028R1001 Interruptores de baja tensión (EC000216)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorSí
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor1
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor1000 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor1000 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor160 A
CaracterísticaCorriente permanente asignada a AC-23, 400 V (EF011777)
Valor160 A
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor4 kA
CaracterísticaPotencia de funcionamiento nominal a 400 V CA-23 (EF007027)
Valor75 kW
CaracterísticaPoder de corte a 400 V (EF009166)
Valor75 kW
CaracterísticaCorriente nominal de cortocircuito condicional Iq (EF001444)
Valor50 kA
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorNo
CaracterísticaConstrucción del dispositivo (EF008240)
ValorDispositivo completo en carcasa
CaracterísticaMontaje en suelo (EF025108)
ValorNo
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorNo
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaColor del elemento de accionamiento (EF007167)
ValorNegro
CaracterísticaInterbloqueable (EF006281)
ValorNo
CaracterísticaColor de la carcasa (EF000136)
ValorGris
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión roscada
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP20
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros
CaracterísticaAnchura (EF000008)
Valor123 mm
CaracterísticaAltura (EF000040)
Valor130 mm
CaracterísticaProfundidad (EF000049)
Valor73 mm
