> ABB>Interruptores Manuales>1SCA143720R1001 ABB Interruptor seccionador CC OTDC1600E22P
Anterior producto Siguiente producto

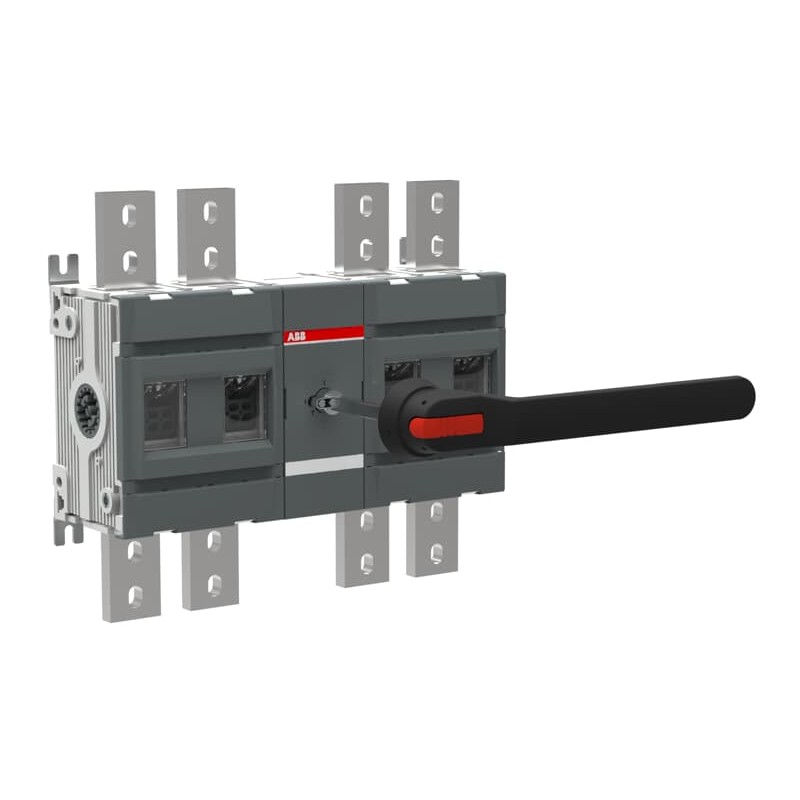

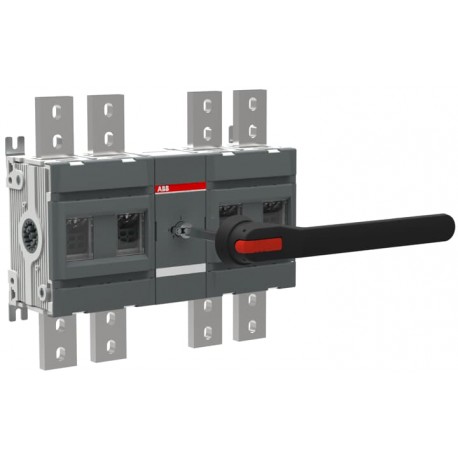

1SCA143720R1001 ABB Interruptor seccionador CC OTDC1600E22P Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA143720R1001 ABB Interruptor seccionador CC OTDC1600E22P

1SCA143720R1001

ABB

Interruptor seccionador CC OTDC1600E22P

OTDC1600E22P DC Interruptor-seccionador

Más detalles


Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


  • Extended Tipo De Producto:
    OTDC1600E22P
  • ID producto:
    1SCA143720R1001
  • EAN:
    6417019716619
  • Descripción Del Catálogo:
    OTDC1600E22P DC Interruptor-seccionador
  • Descripción Larga:
    OTDC1600E22P DC Interruptor-seccionador, IP65 protegidas y candado de la manija, de varilla ajustable y terminal de tornillo kit incluido, montaje en Base, IEC 1000 VDC 1600 a

Descargas Popular

Dimensiones

  • Producto Tamaño De Fotograma:
    L
  • Neto Del Producto Anchura:
    414.5mm
    16.3 en
  • Neto Del Producto De La Altura:
    Trescientos setenta y dosmm
    14.6 en
  • Neto Del Producto De La Profundidad / Longitud:
    145.9mm
    5.7 en
  • Peso Neto Del Producto:
    Veintekg
    44.1 lb

Técnica

  • Configuración De La Conexión:
    Solo circuito 6a, 6b
  • Corriente de operación nominal DC-21B (Ie):
    (1000 V) 1600 A
  • Libre convencional Térmica del aire de Corriente (Ith):
    1600 a
  • Corriente Térmica Convencional (Iel):
    Completamente Cerrado 1250 A
  • Nominal Soportada De Impulso De Tensión (Uimp):
    12 kV
  • Tensión Nominal De Aislamiento (Uyo):
    1500 V
  • Tensión Nominal:
    1000 V
  • Nominal De Cortocircuito Capacidad De (Icm):
    (1000 V DC) 10 kA
  • Nominal de Corta duración Corriente asignada (Icw):
    (1000 V DC) 10 kA
    para 1 s 10 kA
  • La Pérdida De Potencia:
    en las Condiciones de Operación nominales por Polo 58 W
  • Grado De Contaminación:
    Tres
  • Mango De Color:
    Negro
  • Longitud Del Mango:
    274 mm
    10.8 en
  • Tipo De Mango:
    Pistola de manejar
  • Diámetro Del Eje:
    12 mm
    0,47
  • Longitud Del Eje:
    200 mm
    7.9 en
  • Interruptores Mecanismo De Funcionamiento:
    Mecanismo de Entre los Polos
    22 (Entre los Polos)
  • La posición de los Terminales de Línea:
    Parte Superior En La Parte Inferior De
    Parte Inferior En La Parte Superior
  • Modo De Operación:
    Frente Operado
  • Normas:
    IEC 60947-1, -3
  • Funciones Especiales:
    No
  • Tipo De Montaje:
    Base de montaje
  • Número de Circuitos:
    Dos
  • Número de Polos:
    Cuatro
  • Grado de Protección:
    Frontal IP20
  • Tipo De Terminal:
    Lug terminals
  • El Ancho De Terminal:
    50 mm
    1.97 en
  • Par De Apriete:
    Terminal de Cable De 50...75 N·m

Ambiental

  • RoHS Estado:
    Siguientes de la UE de la Directiva 2011/65/UE
  • Información Ambiental:
    1SCC301234D0201

Certificados y Declaraciones (Número de Documento)

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    cuadro 1 pieza
  • Paquete De Nivel 1 De Ancho De:
    170 mm
    6.7 en
  • Paquete De Nivel 1 De La Profundidad / Longitud:
    400 mm
    15.7 en
  • Paquete De Nivel 1 Altura:
    A 435 mm
    17.1 en
  • Paquete De Nivel 1 Peso Bruto:
    21.5 kg
    47.4 lb
  • Paquete de Nivel 1 EAN:
    6417019716619

Clasificaciones

  • Objeto Código De Clasificación:
    Q
  • ETIM 5:
    EC000216 - Interruptor-seccionador
  • ETIM 6:
    EC000216 - Interruptor-seccionador
  • ETIM 7:
    EC000216 - Interruptor-seccionador
  • WEEE Categoría:
    5. El Equipo pequeño (sin Ninguna Dimensión Exterior superior a 50 cm)

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
