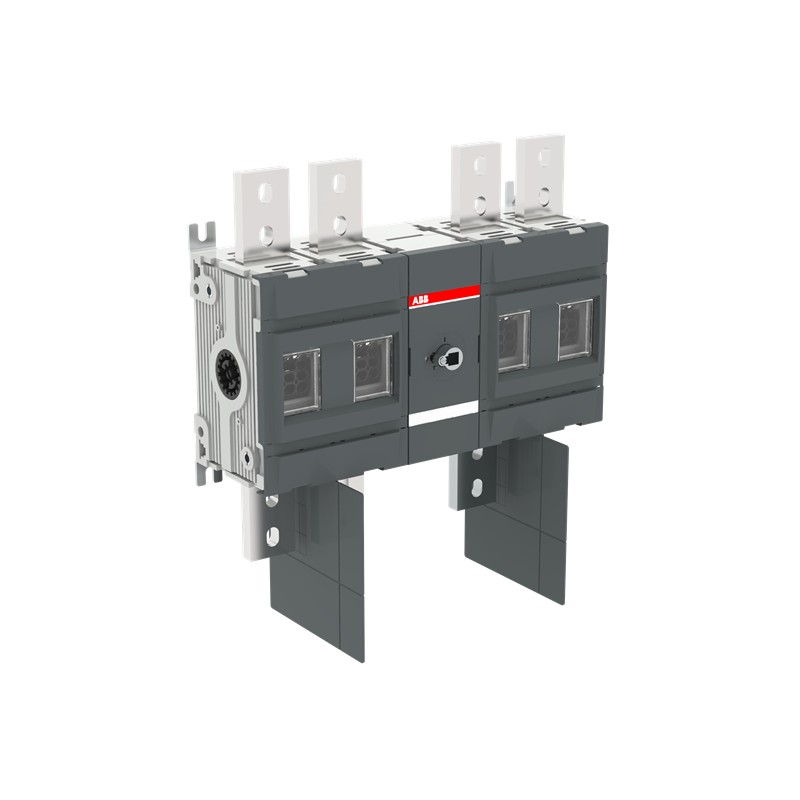

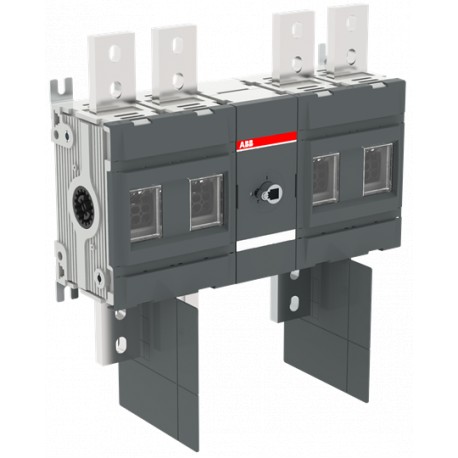

1SCA143718R1001 ABB Interruptor seccionador CC OTDC1600E22 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA143718R1001 ABB Interruptor seccionador CC OTDC1600E22

1SCA143718R1001

ABB

Interruptor seccionador CC OTDC1600E22

OTDC1600E22 Interruptor-seccionador de CC, Kit de pernos de terminal incluido, La manija y el eje deben pedirse por separado, Montaje en base, IEC 1000 VDC 1600 A

Más detalles


Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


b'

Información general

Tipo de producto extendido:
OTDC1600E22
ID de producto:
1SCA143718R1001
Ean:
6417019714899
Descripción del catálogo:
OTDC1600E22 Interruptor-seccionador de CC
Descripción larga:
OTDC1600E22 Interruptor-seccionador de CC, Kit de pernos de terminal incluido, La manija y el eje deben pedirse por separado, Montaje en base, IEC 1000 VDC 1600 A
\n

ordenamiento

Cantidad mínima de pedido:
1 pieza
Número de arancel aduanero:
85363090
País de origen:
Finlandia (FI)

Descargas populares

Hoja de datos, Información técnica:
\n1SCC301022C0201
Instrucciones y manuales:
\n1SCC301095M0202
Diagrama de cableado:
\n1SCC301042K0201
1SCC301043K0201

Dimensiones

Tamaño del marco del producto:
l
Ancho neto del producto:
414,5 mm

16,3 pulgadas
Altura neta del producto:
372 mm

14,6 en
Profundidad / Longitud de la red del producto:
145,9 milímetros

5,7 en
Peso neto del producto:
18,8 kg

41.4 libras

técnico

Configuración de la conexión:
Circuito único 6a, 6b
Corriente operacional nominal DC-21B (IE):
(1000 V) 1600 A
Corriente térmica convencional de aire libre (Iésimo):
1600 A
Corriente térmica convencional (Iel):
Totalmente cerrado 1250 A
Tensión de soporte de impulso nominal (Uduende):
12 kV
Tensión de aislamiento nominal (UYo):
1500 V
Tensión operativa nominal:
1000 V
Capacidad nominal de fabricación de cortocircuitos (Icm):
(1000 V CC) 10 kA
Clasificación de corto tiempo soportar corriente (ICw):
(1000 V CC) 10 kA

para 1 s 10 kA
Pérdida de energía:
en condiciones nominales de funcionamiento por poste 58 W
Grado de contaminación:
3
Tipo de mango:
Mango y eje no incluidos
Diámetro del eje:
12 milímetros

0,47 in
Mecanismo de funcionamiento de los interruptores:
Mecanismo entre los polos

22 (Entre los polos)
Posición de los terminales de línea:
Arriba Adentro - Abajo Afuera

Bottom In - Top Out
Modo de funcionamiento:
Operado frontalmente
normas:
Norma IEC 60947-1, -3
Funciones especiales:
No
Tipo de montaje:
Montaje de la base
Número de circuitos:
2
Número de polos:
4
Grado de Protección:
IP20 frontal
Tipo de terminal:
Terminales de asa
Ancho del terminal:
50 milímetros

1,97 pulgadas
Apriete:
Lengüeta de cable 50... 75 N·m

medioambiental

Estado rohs:
Siguiendo la Directiva 2011/65/UE de la UE
Información ambiental:
\n1SCC301234D0201

Certificados y declaraciones (número de documento)

Declaración de conformidad - CE:
\n1SCC301208D2702
Certificado DNV GL:
\n1SCC301231D0201
Información ambiental:
\n1SCC301234D0201
Instrucciones y manuales:
\n1SCC301095M0202
Información de RoHS:
\n1SCC301206D0205

Información sobre contenedores

Unidades de nivel de paquete 1:
caja 1 pieza
Ancho del nivel de paquete 1:
400 milímetros

15,7 in
Nivel de paquete 1 Profundidad / Longitud:
435 milímetros

17,1 pulgadas
Nivel de paquete 1 Altura:
170 milímetros

6,7 en
Peso bruto de nivel 1 del paquete:
20,1 kg

44.3 libras
Paquete Nivel 1 EAN:
6417019714899

Clasificaciones

Código de clasificación de objetos:
q
ETIM 5:
EC000216 - Seccionador de interruptor
ETIM 6:
EC000216 - Seccionador de interruptor
ETIM 7:
EC000216 - Seccionador de interruptor
Categoría RAEE:
5. Equipo pequeño (sin dimensión externa más de 50 cm)
\n
'

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
