> ABB>Interruptores Manuales>1SCA142679R1001 ABB Int. sec. d segur. en caja EMC OTA63S3G
ANUNCIAR
Anterior producto Siguiente producto

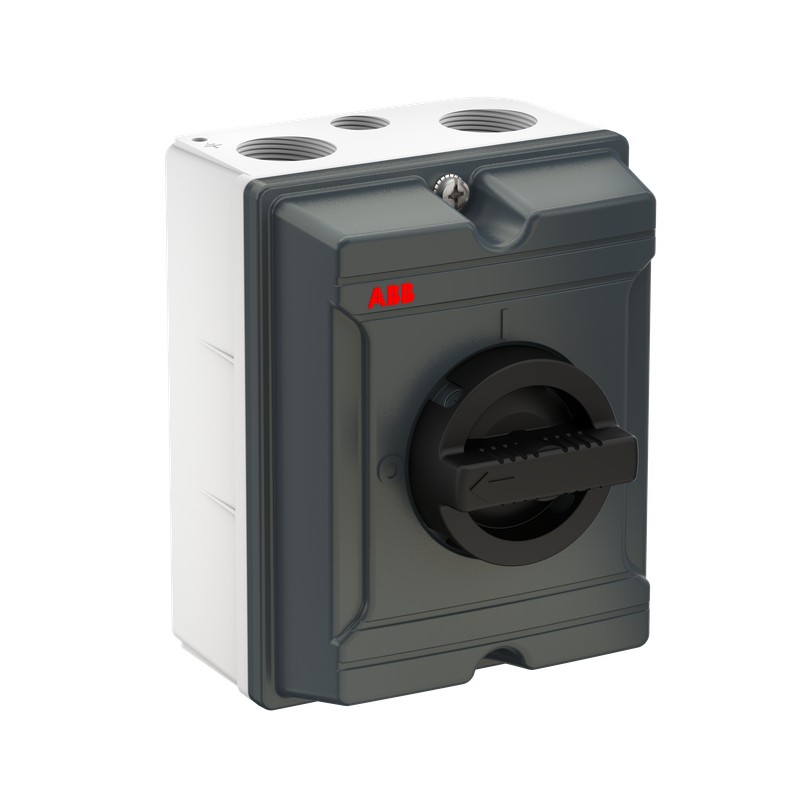

1SCA142679R1001 ABB Int. sec. d segur. en caja EMC OTA63S3G Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA142679R1001 ABB Int. sec. d segur. en caja EMC OTA63S3G

1SCA142679R1001

ABB

Int. sec. d segur. en caja EMC OTA63S3G

La carcasa de aleación de aluminio fundido con tinte (silumin) es extremadamente rígida y muy adecuada para entornos hostiles. La superficie está recubierta de poliéster y bien protegida contra la corrosión. La instalación es sencilla, gracias al fácil acceso a los terminales, a la tapa atornillada y a los prensaestopas de compresión incluidos. La tapa está enclavada y la manija se puede cerrar con dos candados. El mango también se puede bloquear con candado en la posición On, quitando dos pequeñas cubiertas de plástico. El recinto está aprobado por EMC, cuando se utilizan prensaestopas EMC (no incluidos).

Más detalles


Componentes industriales de baja tensión > Seccionador

Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $315.32
Precio unitario: $315.32
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


b'

Información general

Tipo de producto extendido:
OTA63S3G
ID de producto:
1SCA142679R1001
Designación de tipo ABB:
ABB1SCA142679R1001
Ean:
6417019701783
Descripción del catálogo:
OTA63S3G Interruptor de seguridad EMC
Descripción larga:
La carcasa de aleación de aluminio fundido con tinte (silumin) es extremadamente rígida y muy adecuada para entornos hostiles. La superficie está recubierta de poliéster y bien protegida contra la corrosión. La instalación es sencilla, gracias al fácil acceso a los terminales, a la tapa atornillada y a los prensaestopas de compresión incluidos. La tapa está enclavada y la manija se puede cerrar con dos candados. El mango también se puede bloquear con candado en la posición On, quitando dos pequeñas cubiertas de plástico. El recinto está aprobado por EMC, cuando se utilizan prensaestopas EMC (no incluidos).
\n

ordenamiento

Cantidad mínima de pedido:
1 pieza
Número de arancel aduanero:
85363030
País de origen:
Bulgaria (BG)

Descargas populares

Hoja de datos, Información técnica:\n1SCC340015C0201
Instrucciones y manuales:\n1SCC340166M0205
Dibujos mecánicos:\nOTFK1161313RM32.stp

Dimensiones

Ancho neto del producto:
130 mm
Altura neta del producto:
165 milímetros
Profundidad / Longitud de la red del producto:
103 milímetros
Peso neto del producto:
1,45 kg

técnico

Corriente operacional nominal AC-22A (IE):
(380 ... 415 V) 63 A

(500 V) 63 A

(690 V) 63 A
Corriente operacional nominal AC-23A (IE):
(380 ... 415 V) 63 A

(500 V) 50 A

(690 V) 20 A
Potencia operativa nominal AC-23A (PE):
(380 ... 415 V) 30 kW

(500 V) 30 kW

(690 V) 18,5 kW
Corriente térmica convencional (Iel):
Totalmente cerrado 115 A
Tensión de aislamiento nominal (UYo):
según IEC/EN 60664-1 750 V
Tensión operativa nominal:
Circuito principal 750 V
Capacidad nominal de fabricación de cortocircuitos (Icm):
(690 V CA) 3,6 kA
Clasificación de corto tiempo soportar corriente (ICw):
para 1 s 2,5 kA
Corriente de cortocircuito condicional nominal (INc):
16,5 kA
Pérdida de energía:
en condiciones nominales de funcionamiento por polo 2,8 W
Grado de contaminación:
3
Color del mango:
negro
Tipo de mango:
Mango redondo
Posición de los terminales de línea:
Arriba Adentro - Abajo Afuera
normas:
Norma IEC 60947-1, -3
Tipo de montaje:
Montaje en panel
Número de polos:
3
Circuito principal de capacidad de conexión:
Abrazadera de tornillo 1.5... 35 mm²

Abrazadera de tornillo / Terminal PE 3 piezas, 1,5...16 mm²
Posición de entrada del cable:
Arriba/Abajo
Salidas de cable por lado:
2xM32+M20 / 2xM32+M20
Grado de Protección:
según IEC 60529 IP65
Tipo de carcasa:
Frontex1
Material de la carcasa:
aluminio
Contactos auxiliares montados máximos:
2 NO, 2 NC
Contactos auxiliares montados:
1 NO, 0 NC
Número de contactos auxiliares NC:
2
Número de contactos auxiliares NO:
2
Tipo de terminal:
Terminales de tornillo
Apriete:
sección IEC 60947-1 6 N·m
Durabilidad mecánica:
20000

medioambiental

Estado rohs:
Siguiendo la Directiva 2011/65/UE de la UE

Certificados y declaraciones (número de documento)

Declaración de conformidad - CE:\n1SCC340057D2701
Instrucciones y manuales:\n1SCC340166M0205

Información sobre contenedores

Unidades de nivel de paquete 1:
caja 1 pieza
Ancho del nivel de paquete 1:
136 milímetros
Nivel de paquete 1 Profundidad / Longitud:
175 mm
Nivel de paquete 1 Altura:
140 mm
Peso bruto de nivel 1 del paquete:
1,45 kg
Paquete Nivel 1 EAN:
6417019701783

Clasificaciones

Código de clasificación de objetos:
q
ETIM 5:
EC000216 - Seccionador de interruptor
ETIM 6:
EC000216 - Seccionador de interruptor
ETIM 7:
EC000216 - Seccionador de interruptor
Categoría RAEE:
5. Equipo pequeño (sin dimensión externa más de 50 cm)
Número electrónico (Suecia):
3134596
\n
'

ETIM for 1SCA142679R1001 Interruptores de baja tensión (EC000216)
Característica Valor
Ejecución como interruptor principal (EF006981) Sí
Ejecución como interruptor de mantenimiento/reparación (EF006986) Sí
Ejecución como interruptor de seguridad (EF006985) Sí
Ejecución como dispositivo de parada de emergencia (EF006959) No
Ejecución como conmutador-inversor (EF009408) No
Número de interruptores (EF005586) 1
Tensión de funcionamiento nominal máxima Ue CA (EF007355) 750 V
Tensión nominal de funcionamiento (EF001435) 750 V
Intensidad nominal permanente Iu (EF001389) 115 A
Corriente permanente asignada a AC-23, 400 V (EF011777) 63 A
Resistencia de corriente nominal de corta duración Icw (EF007050) 2.5 kA
Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) 30 kW
Poder de corte a 400 V (EF009166) 30 kW
Número de polos (EF001391) 3
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 1
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Accionamiento motorizado opcional (EF007386) No
Accionamiento motorizado integrado (EF006697) No
Liberación de tensión opcional (EF007491) No
Construcción del dispositivo (EF008240) Dispositivo completo en carcasa
Apto para montaje frontal de 4 orificios (EF007247) No
Apto para montaje frontal central (EF007248) No
Apto para la instalación del distribuidor (EF007262) Sí
Color del elemento de accionamiento (EF007167) Negro
Ejecución del elemento accionador (EF006976) Control de giro largo
Interbloqueable (EF006281) Sí
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Grado de protección (IP), frontal (EF003118) IP65
Grado de protección (NEMA) (EF011959) Otros

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
