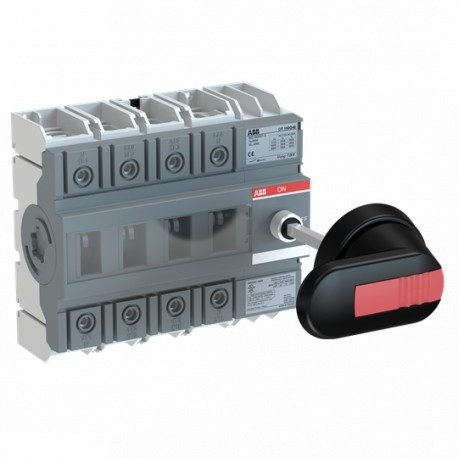

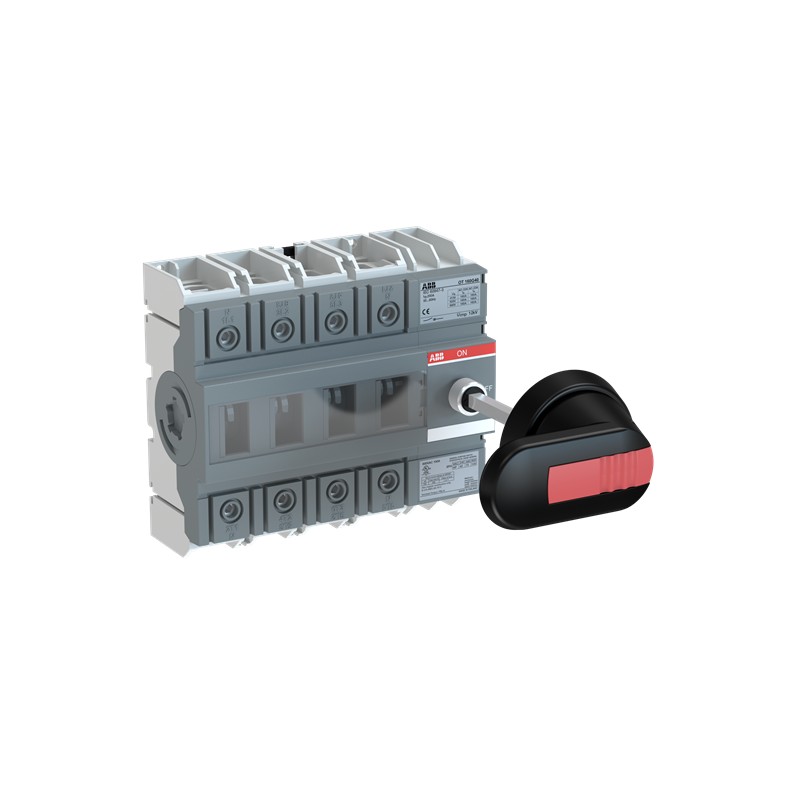

1SCA138216R1001 ABB Interruptor seccionador OT160G40P
1SCA138216R1001
ABB
Interruptor seccionador OT160G40P
OT160G40P SWITCH-DISCONNECTOR
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC301116M0201 |
| Información medioambiental | 1SCC301267D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301281D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | c890c227-81b2-40ec-80d2-362218f43732 Finland |
| SCIP simplificado | fac4d358-5529-426f-859c-6c08984b3f3d Germany |
| 7682f2a0-92fc-40ed-8ca6-bbfa4d8f7d9f Belgium | |
| 916ab46f-d52a-4808-95ed-fcf59f04c982 Denmark | |
| 46c6cbcb-0a2c-4ce4-ac98-e9f672910a54 Germany | |
| 6d5332ce-f572-4888-b1c8-d36e864ac927 Norway | |
| 6b2fe77b-ef6e-44c4-a0b5-88c8bee28e41 Hungary | |
| c8d86131-9494-4d55-a6a6-d8940132bcca Spain | |
| 7fe25e41-d115-43b7-a6f5-e35283fc65cc Belgium | |
| 93bb7635-f77f-4741-97da-a11e8a2a683d Italy | |
| 6b7b1827-bde9-4ac4-9507-a9c2cfc450d4 Poland | |
| 8bfb29aa-665b-431a-af9f-17a136aca14d Germany | |
| c263be22-e22a-45f8-b2b0-f6ee33819e6f Sweden | |
| 57fcec66-75c6-4204-83bc-8c7ac206f0df France | |
| d0ef0e52-119d-4bfc-b01e-40265366d810 Poland | |
| f788227d-1931-4d6a-b2aa-93eac26de669 Greece | |
| 3b1ee79e-79a4-4e77-be20-a1f68e57060d Sweden | |
| a9bae258-34c0-49c3-85b2-62feddd04512 Bulgaria | |
| 80a3795e-11f8-49b5-b448-93a032935838 Estonia | |
| 9e0ddcab-4649-43df-bb84-0be14ce7f346 Hungary | |
| afeda17e-5da0-4cb8-abe7-fc2936a2746c Netherlands | |
| 11463468-e977-433f-9fcf-4ad467948ce3 Portugal | |
| d65ef1d1-8dbb-4a22-b39d-3b44ad835246 Czech Republic | |
| e9b1d7ad-e632-42a0-8a4c-52d50bde12ce Croatia | |
| 9041e03c-6fdd-41fb-a9e5-18eccc2af76d Poland | |
| 6a3cf3fe-7a62-4938-9a21-2ebe6a04deee Germany | |
| 77d3663c-d138-4897-8d2f-e393af7e9eb8 Germany | |
| 9ba4ed4e-e139-4973-a732-d7574836d2b8 France | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301089M0204 |
| Dibujos mecánicos | OT160G4_model.igs |
| Declaración Ambiental de Producto - EPD | 1SCC301281D0201 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Información medioambiental | 1SCC301267D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 150 mm |
| Alto del producto | 130 mm |
| Largo del product | 73 mm |
| Peso del product | 1.2 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 160 mm |
| Embalaje Nivel 1 Largo | 244 mm |
| Embalaje Nivel 1 Alto | 96 mm |
| Embalaje Nivel 1 Peso | 1.3 kg |
| Embalaje Nivel 1 EAN | 6417019666266 |
| Técnica | |
| Sección del cable | Cu 10 ... 70 mm² |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 160 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 160 A |
| Grado de protección | Front IP20 |
| Distancia entre fases | Standard |
| Posición del cuarto polo | Right Side |
| Tipo de cuarto polo | Switched - Simultaneous Function |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Durabilidad mecánica | 20000 |
| Tipo de montaje | Base mounting |
| Número de polos | 4P |
| Modo de funcionamiento | Front and Side |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 6.5 W |
| Corriente nominal de cortocircuito condicional (Inc) | (200 A fuse, 500 V) 100 kA |
| (200 A fuse, 690 V) 50 kA | |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 45 kW |
| (400 ... 415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 12 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 4 kA |
| Funciones especiales | No |
| Normas | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo al final del interruptor |
| 40 (Lado derecho) | |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | acc. IEC 60947-1 6 N·m |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | 600 V |
| Amperaje UL/CSA | 125 A |
| Potencia nominal UL/CSA | (240 V AC) Single Phase 20 Hp |
| (440 ... 480 V AC) Single Phase 30 Hp | |
| Par de apriete | acc. IEC 60947-1 6 N·m |
| Par de apriete UL/CSA | 53 in·lb |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301336D0201 |
| Certificado ATEX | No certification needed |
| Declaración de conformidad - CE | 1SCC301210D2701 |
| Certificado DNV GL | 1SCC301174D0204 |
| Certificado UL | cULus certificate OT160G |
| Certificado VDE | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 160 A |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 160 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 160 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 4 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 75 kW |
| Poder de corte a 400 V (EF009166) | 75 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 50 kA |
| Número de polos (EF001391) | 4 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
