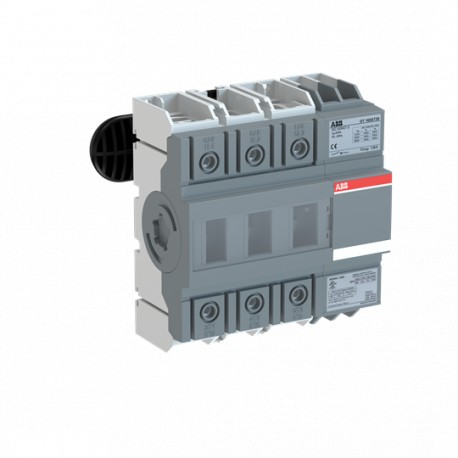

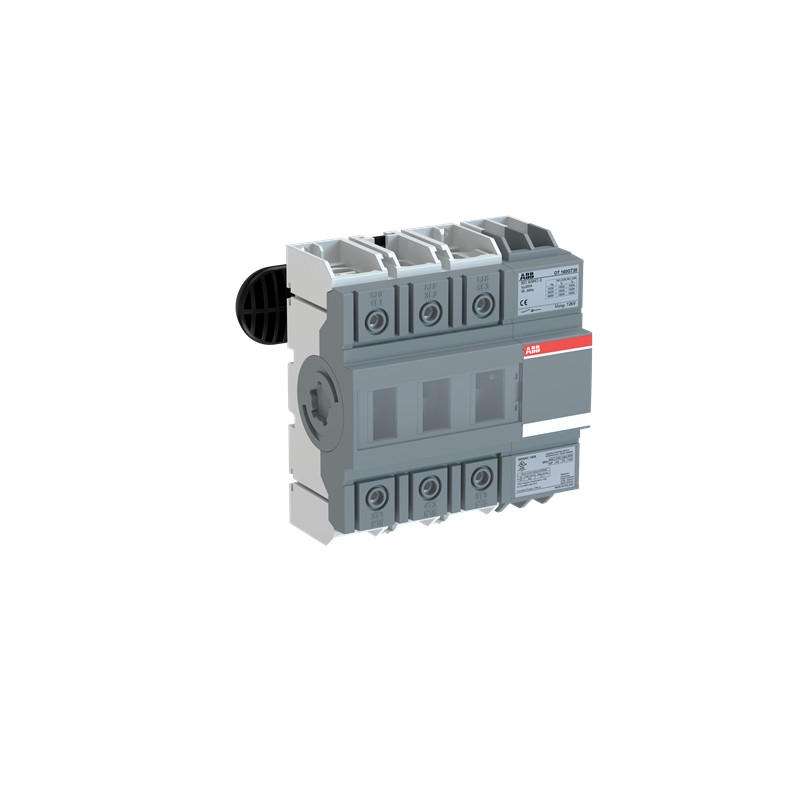

ABB 1SCA135143R1001 1SCA135143R1001 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA135143R1001 ABB Interruptor seccionador OT160GT30P

Referencia: 1SCA135143R1001

Fabricante: ABB

Descripción:

Interruptor seccionador OT160GT30P
OT160GT30P SWITCH-DISCONNECTOR

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 213,97 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
Instrucciones de desmontaje al final de la vida útil1SCC301116M0201
Información medioambiental1SCC301267D0201
Declaración Ambiental de Producto - EPD1SCC301281D0201
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SCC011021D0201
Información sobre RoHS1SCC011020D0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA1SCC011025D0201
Descargas Populares
Ficha técnica, información técnica1SCC301020C0201
Instrucciones y manuales1SCC301089M0204
Dibujos mecánicosOT160GT3_model.igs
Declaración Ambiental de Producto - EPD1SCC301281D0201
Ambiente
Grado de protecciónFront IP20
Información medioambiental1SCC301267D0201
Grado de contaminación3
Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85365080
País de origenFinland
Dimensiones
Ancho del product123 mm
Alto del producto130 mm
Largo del product75 mm
Peso del product0.9 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho160 mm
6.3 in
Embalaje Nivel 1 Largo244 mm
9.6 in
Embalaje Nivel 1 Alto96 mm
3.8 in
Embalaje Nivel 1 Peso1 kg
2.3 lb
Embalaje Nivel 1 EAN6417019638744
Técnica
Sección del cableCu 10 ... 70 mm²
Corriente térmica convencional de aire libre (Ith)Θ = 40 °C 160 A
Corriente térmica convencional (Ithe)Totalmente cerrado 160 A
Grado de protecciónFront IP20
Distancia entre fasesStandard
Color del asaNegro
Tipo de asaHandle and shaft included
Durabilidad mecánica20000
Tipo de montajeDoor mounting
Número de polos3P
Modo de funcionamientoFront and Side
Grado de contaminación3
Posición de los terminales de líneaTop In - Bottom Out
Bottom In - Top Out
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 6.5 W
Corriente nominal de cortocircuito condicional (Inc)(200 A fuse, 500 V) 100 kA
(200 A fuse, 690 V) 50 kA
Tensión nominal soportada por impulsos (Uimp)12 kV
Tensión nominal de aislamiento (Ui)según IEC/EN 60664-1 1000 V
Corriente nominal de funcionamiento AC-21A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Corriente nominal de funcionamiento AC-22A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Corriente nominal de funcionamiento AC-23A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Potencia operativa nominal AC-23A (Pe)(220 ... 240 V) 45 kW
(400 ... 415 V) 75 kW
(500 V) 90 kW
(690 V) 132 kW
Tensión nominal de operaciónMain Circuit 1000 V
Capacidad nominal de producción de cortocircuitos (Icm)(690 V) 12 kA
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 4 kA
Funciones especialesNo
NormasIEC 60947-3 / UL 98 / CSA C22.2 NO.4
Mecanismo de funcionamiento de los interruptoresMecanismo al final del interruptor
30 (Lado derecho)
Tipo de terminalTerminales de tornillo
Par de aprieteacc. IEC 60947-1 6 N·m
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA600 V
Amperaje UL/CSA125 A
Potencia nominal UL/CSA(240 V AC) Single Phase 20 Hp
(440 ... 480 V AC) Single Phase 30 Hp
Par de aprieteacc. IEC 60947-1 6 N·m
Par de apriete UL/CSA53 in·lb
Certificados y Declaraciones (Número de Documento)
A2L Certificate – IEC1SCC301336D0201
Certificado ATEXNo certification needed
Declaración de conformidad - CE1SCC301210D2701
Certificado DNV GL1SCC301174D0204
Certificado ULcULus certificate OT160G
Certificado VDENo certification needed
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Clase electrónicaV11.1 : 27371403
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)

ETIM for 1SCA135143R1001 Interruptores de baja tensión (EC000216)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorSí
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor1
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor1000 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor1000 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor160 A
CaracterísticaCorriente permanente asignada a AC-23, 400 V (EF011777)
Valor160 A
CaracterísticaCorriente permanente asignada con AC-21, 400 V (EF009165)
Valor160 A
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor4 kA
CaracterísticaPotencia de funcionamiento nominal a 400 V CA-23 (EF007027)
Valor75 kW
CaracterísticaPoder de corte a 400 V (EF009166)
Valor75 kW
CaracterísticaCorriente nominal de cortocircuito condicional Iq (EF001444)
Valor50 kA
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorNo
CaracterísticaConstrucción del dispositivo (EF008240)
ValorDispositivo completo en carcasa
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorNo
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaColor del elemento de accionamiento (EF007167)
ValorNegro
CaracterísticaEjecución del elemento accionador (EF006976)
ValorControl de giro largo
CaracterísticaInterbloqueable (EF006281)
ValorNo
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión roscada
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP20
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros
