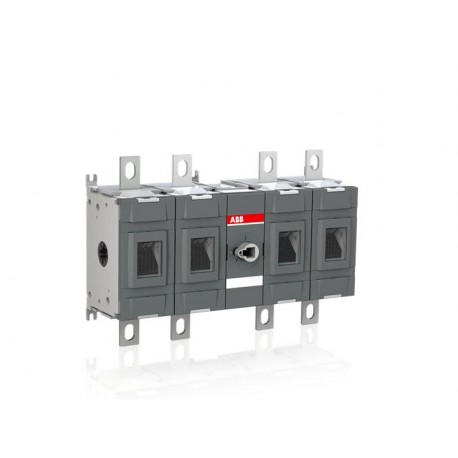

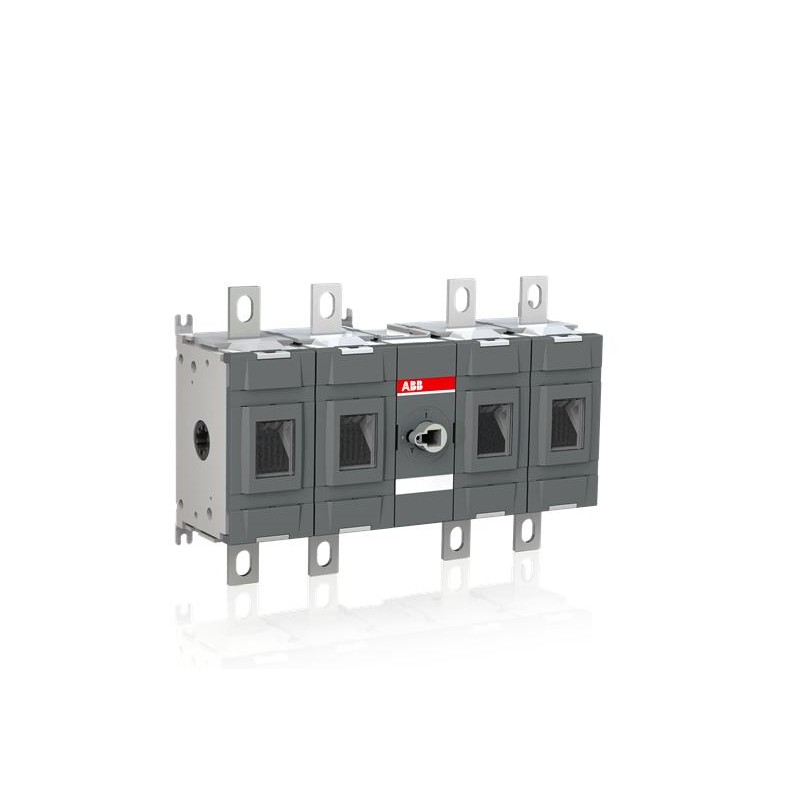

ABB 1SCA131036R1001 1SCA131036R1001 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA131036R1001 ABB Interruptor seccionador CC OTDC400E22

Referencia: 1SCA131036R1001

Fabricante: ABB

Descripción:

Interruptor seccionador CC OTDC400E22

Categorías:

  • ABB > Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Descargas Popular

Ficha De Datos De Información Técnica: 1SCC301022C0201
Instrucciones y Manuales: 1SCC301085M0205
Dibujos Mecánicos: OTDC400E22.igs
1SCC307283F0201
1SCC307284F0201

Dimensiones

Neto Del Producto Anchura: 335 mm
Neto Del Producto De La Altura: 227 mm
Neto Del Producto De La Profundidad / Longitud: 105 mm
Peso Neto Del Producto: 6.7 kg
14.8 lb

Técnica

Corriente de operación nominal DC-21B (Ie): (1000 V) 400
Libre convencional Térmica del aire de Corriente (Ith): Cuatrocientos
Corriente Térmica Convencional (Iel): Totalmente Cerrado De 400
Nominal Soportada De Impulso De Tensión (Uimp): 12 kV
Tensión Nominal De Aislamiento (Uyo): 1500 V
Tensión Nominal: 1000 V
Nominal De Cortocircuito Capacidad De (Icm): (1000 V DC) 10 kA
Nominal de Corta duración Corriente asignada (Icw): 1500 V DC 10 kA
para 1 s 10 kA
La Pérdida De Potencia: en las Condiciones de Operación nominales por Polo 9.7 W
Grado De Contaminación: Tres
Tipo De Mango: Mango y el eje no incluido
Interruptores Mecanismo De Funcionamiento: Mecanismo de Entre los Polos
22 (Entre los Polos)
La posición de los Terminales de Línea: Parte Superior En La Parte Inferior De
Parte Inferior En La Parte Superior
Modo De Operación: Frente Operado
Normas: IEC 60947-1, -3
Funciones Especiales: No
Tipo De Montaje: Base de montaje
Número de Circuitos: Dos
Número de Polos: Cuatro
Grado de Protección: Frontal IP20
Tipo De Terminal: Lug terminals
El Ancho De Terminal: 25 mm
0.98 en
Par De Apriete: Terminal de Cable de 30...40 mm

Ambiental

RoHS Estado: Siguientes de la UE de la Directiva 2011/65/UE

Certificados y Declaraciones (Número de Documento)

CCC Certificado: CCC OTDC250-800.pdf
Declaración de Conformidad - CE: 1SCC301205D2704
Instrucciones y Manuales: 1SCC301085M0205
RoHS Información: 1SCC301206D0205

Información Del Envase

Paquete De Nivel 1 Unidades: 1 pieza
Paquete De Nivel 1 De Ancho De: 432 mm
17 en
Paquete De Nivel 1 De La Profundidad / Longitud: 263 mm
10.4 en
Paquete De Nivel 1 Altura: 143 mm
5.6 en
Paquete De Nivel 1 Peso Bruto: 7.2 kg
15.9 lb
Paquete de Nivel 1 EAN: 6417019602622

Clasificaciones

Objeto Código De Clasificación: Q
ETIM 5: EC000216 - Interruptor-seccionador
ETIM 6: EC000216 - Interruptor-seccionador
ETIM 7: EC000216 - Interruptor-seccionador
WEEE Categoría: 5. El Equipo pequeño (sin Ninguna Dimensión Exterior superior a 50 cm)
