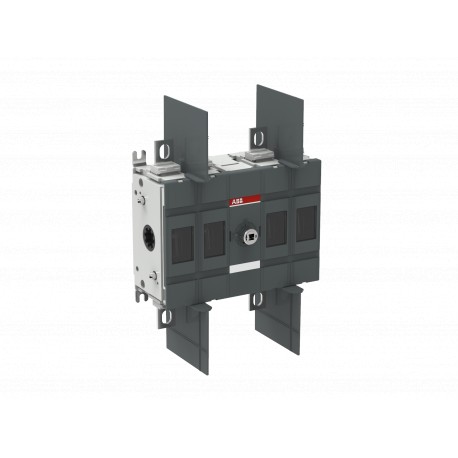

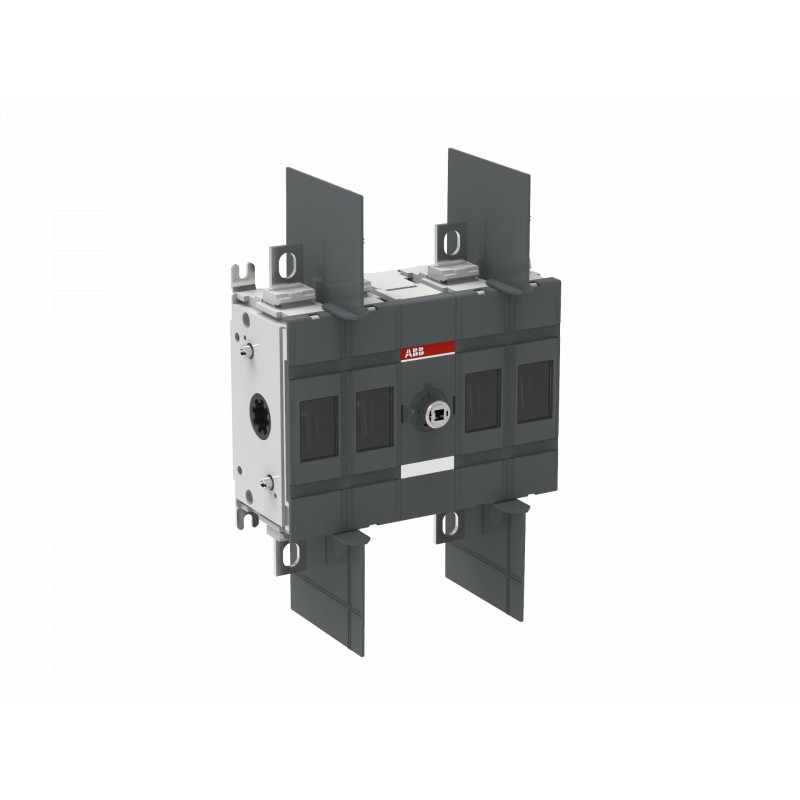

1SCA125824R1001 ABB Interruptor seccionador CC OTDC100E22
1SCA125824R1001
ABB
Interruptor seccionador CC OTDC100E22
OTDC100E22 DC Switch-disconnector
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC301114M0201 |
| Información medioambiental | NA |
| Declaración Ambiental de Producto - EPD | 1SCC301248D0201 |
| Eficiencia energética mejorada para los clientes | Eficiencia del producto: producto considerado más eficiente energéticamente en comparación con productos similares en el mercado o productos más antiguos de la misma línea. |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 66,5 % |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC301240D0201 |
| Información sobre RoHS | 1SCC301239D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC301321D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301022C0201 |
| Instrucciones y manuales | 1SCC301081M0206 |
| Dibujos mecánicos | OTDC100_200E22.igs |
| 1SCC307583F0201 | |
| 1SCC307584F0201 | |
| Diagrama de cableado | 1SCC301033K0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301248D0201 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Información medioambiental | NA |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85363030 |
| País de origen | Finland |
| Dimensiones | |
| Tamaño de bastidor del producto | S1.0 |
| Ancho del product | 185.4 mm |
| 7.3 in | |
| Alto del producto | 262 mm |
| 10.3 in | |
| Largo del product | 90.5 mm |
| 3.6 in | |
| Peso del product | 2.2 kg |
| 4.9 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 220 mm |
| 8.7 in | |
| Embalaje Nivel 1 Largo | 260 mm |
| 10.2 in | |
| Embalaje Nivel 1 Alto | 155 mm |
| 6.1 in | |
| Embalaje Nivel 1 Peso | 2.6 kg |
| 5.7 lb | |
| Embalaje Nivel 1 EAN | 6417019558202 |
| Técnica | |
| Configuración de conexión | Double circuit 4a, 4c |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 100 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 100 A |
| Grado de protección | Front IP20 |
| Tipo de asa | Handle and shaft not included |
| Tipo de montaje | Base mounting |
| Número de circuitos | 2 |
| Número de polos | 4P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Par de operación de apertura positiva (acción de apertura directa) | 5 … 8 N·m |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 2 W |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1500 V |
| Corriente nominal de funcionamiento DC-21B (Ie) | (1000 V) 100 A |
| Tensión nominal de operación | 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (1000 V DC) 10 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | (1000 V CC) 10 kA |
| durante 1 s 5 kA | |
| durante 0,1 s 10 kA | |
| Diámetro del eje | 6 mm |
| 0.24 in | |
| Funciones especiales | No |
| Normas | IEC 60947-1, -3 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo entre los polos |
| 22 (Entre los polos) | |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 19.5 mm |
| 0.77 in | |
| Utilización | Photovoltaic |
| Categoría de utilización | Conmutación de cargas resistivas, incluidas sobrecargas moderadas: accionamiento ocasional (DC-21B) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CQC2013010302611671 |
| Declaración de conformidad - CE | 1SCC301201D2703 |
| Declaración de conformidad - UKCA | 1SCC301313D0201 |
| Certificado DNV GL | 1SCC301231D0201 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC004963 - Switch disconnector (DC) |
| UNSPSC | 39122233 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
