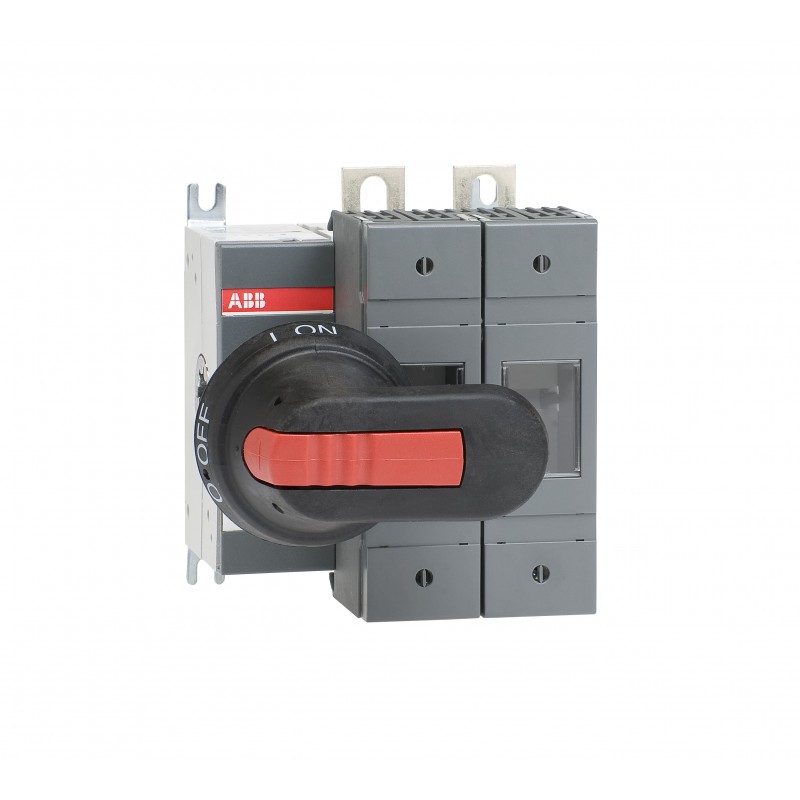

1SCA116717R1001 ABB Interruptor fusible OS160GD02P
1SCA116717R1001
ABB
Interruptor fusible OS160GD02P
OS160GD02P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311047M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311196D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | f6843655-08b9-4d08-a042-77550b2111ac Finland |
| SCIP simplificado | d2417185-19c6-43ea-b8a0-4817762edaeb Germany |
| 99a11aeb-35cb-4e81-a81d-9734f2e234f3 Greece | |
| 6559b40d-a6fa-4848-81bc-e9c6c1244563 Portugal | |
| 56be32db-2719-401f-a867-39c37921b540 Norway | |
| 62f86e93-a6f9-41d0-8bfb-785b5c59fda4 Italy | |
| c01a244e-4554-4d6c-b8da-e43e63103811 Croatia | |
| 4f46b45b-3dbf-45f1-ac73-f2188b207a80 Poland | |
| 77a2f53f-be4f-4ef3-9be8-0b7616b9c55a Bulgaria | |
| 48bae954-23ba-402c-a5d3-9350e86043c2 Sweden | |
| 3f7be1fa-9434-46d0-ac39-c9bc185b65bd Estonia | |
| f309f7c7-1351-402f-95a4-aef7205eb757 Germany | |
| bc0693c2-73c2-4281-a39a-0f26c56853f8 France | |
| ba014e39-6174-40c4-af24-d6c964f4182d Spain | |
| a23bf1b2-e280-4001-a45c-46dfca42e9d8 Belgium | |
| 4016b0b4-3bb3-4c77-9337-900b0c2a802d Hungary | |
| 2315e2c7-b6c8-4232-9fbf-a67bac8af40d Czech Republic | |
| e8a85b53-8bcb-4b3b-a197-28978811846f Denmark | |
| f4f9fbbb-5fd3-46fc-9756-c0dfe845207d Germany | |
| 4fd55981-4b01-42ee-9a4e-ae2784d85fd0 Poland | |
| ed4d6399-4bcc-40b0-98be-85d37d00e76b France | |
| 5bf42a67-19e4-4a8f-90e3-2040f224b714 Germany | |
| caef37bb-8415-4f46-9648-56f7822cc2f7 Belgium | |
| 0c63d9b5-4826-4202-9be3-7eec8417c8d5 Hungary | |
| 63333776-6965-4bd8-b051-5e932776ee00 Germany | |
| 4a7ecfe5-3dd1-4098-8c1d-6aa40c4ea98e Netherlands | |
| a63e9c77-f157-41ac-882a-50aaf706bb84 Poland | |
| 2da7fa67-9ceb-4d67-9872-f64d1f97de92 Sweden | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311037M0206 |
| Dibujos mecánicos | OS160GD_F_02.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311196D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 112 mm |
| Alto del producto | 140 mm |
| Largo del product | 130 mm |
| Peso del product | 1.5 kg |
| 3.31 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Largo | 190 mm |
| 7.5 in | |
| Embalaje Nivel 1 Alto | 145 mm |
| 5.7 in | |
| Embalaje Nivel 1 Peso | 1.6 kg |
| 3.6 lb | |
| Embalaje Nivel 1 EAN | 6417019488042 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 160 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 160 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tamaño del fusible | NH000 |
| NH00 | |
| Sistema de fusibles | ESTRUENDO |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 2P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | a la corriente nominal 8 W |
| Corriente nominal de cortocircuito condicional (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corriente nominal (In) | Circuito Principal 160 A |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (500 V) 160 A |
| (690 V) 160 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 45 kW |
| (400 V) 75 kW | |
| (415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 5 kiloampere rms |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 02 (Lado izquierdo) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | 15 … 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | 15 … 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS100-160G_ 2015.pdf |
| Declaración de conformidad - CE | 1SCC311137D2703 |
| Certificado DNV GL | 1SCC311125D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
