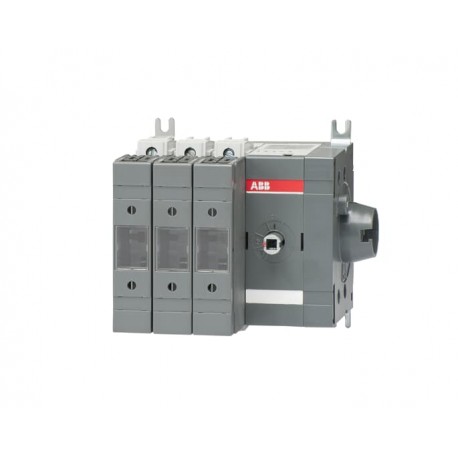

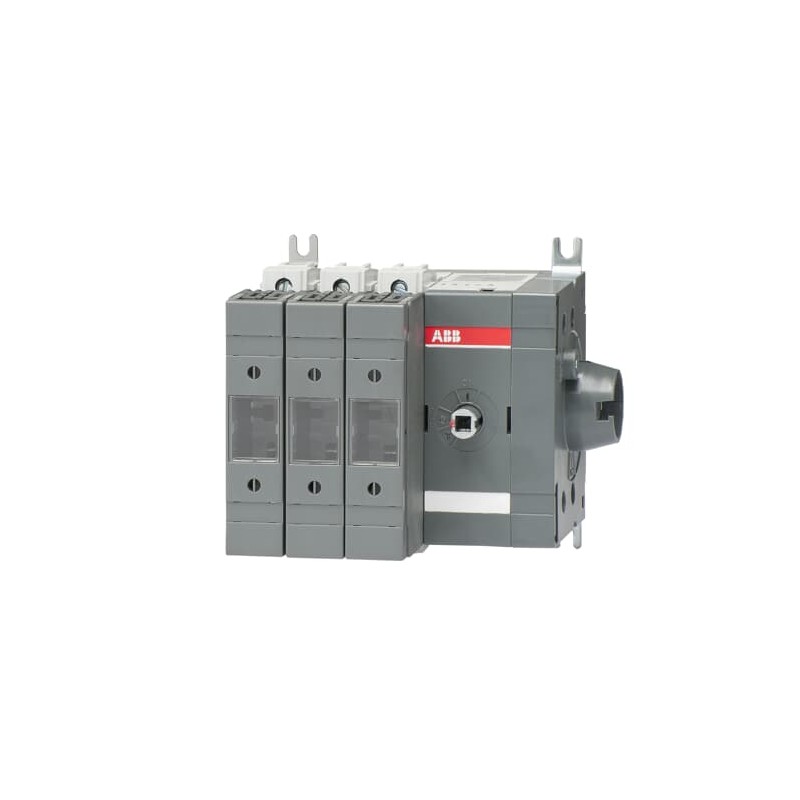

ABB 1SCA116007R1001 1SCA116007R1001 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA116007R1001 ABB Interruptor fusible lateral OS63GDS30

Referencia: 1SCA116007R1001

Fabricante: ABB

Descripción:

Interruptor fusible lateral OS63GDS30
OS63GDS30 SWITCH FUSE

Categorías:

  • Componentes industriales de baja tensión > Interruptor con fusibles
  • ABB > Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 145,08 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
Emplazamiento ABB cumpliendo el objetivo de residuos al vertederoUL 2799 Validación de cero residuos a vertederos disponible
Instrucciones de desmontaje al final de la vida útil1SCC311048M0201
Declaración Ambiental de Producto - EPD1SCC311195D0201
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SCC011021D0201
Información sobre RoHS1SCC011020D0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA1SCC011025D0201
Descargas Populares
Ficha técnica, información técnica1SCC311013C0201
Instrucciones y manuales1SCC311038M0207
Dibujos mecánicosOS63GDS30.igs
Declaración Ambiental de Producto - EPD1SCC311195D0201
Ambiente
Grado de protecciónacc. to IEC 60529 IP20
Grado de contaminación3
Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85365080
País de origenFinland
Dimensiones
Ancho del product147 mm
Alto del producto125 mm
Largo del product121 mm
Peso del product1.2 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho170 mm
6.7 in
Embalaje Nivel 1 Largo190 mm
7.5 in
Embalaje Nivel 1 Alto145 mm
5.7 in
Embalaje Nivel 1 Peso1.2 kg
2.7 lb
Embalaje Nivel 1 EAN6417019482330
Técnica
Sección del cable2.5 ... 25 mm²
Capacidad de conexiónVarado 2.5 … 25 mm²
Flexible 2.5 … 25 mm²
Corriente térmica convencional de aire libre (Ith)Θ = 40 °C 63 A
Corriente térmica convencional (Ithe)Totalmente cerrado 63 A
Grado de protecciónacc. to IEC 60529 IP20
Tamaño del fusibleNH000
Sistema de fusiblesESTRUENDO
Tipo de asaHandle not included
Tipo de montajeBase mounting
Número de polos3P
Modo de funcionamientoSide
Grado de contaminación3
Posición de los terminales de líneaTop In - Bottom Out, Bottom In - Top Out
Pérdida de potenciaa la corriente nominal 2 W
Corriente nominal de cortocircuito condicional (Inc)(500 V) 100 kA
(690 V) 80 kA
Corriente nominal (In)Circuito Principal 63 A
Tensión nominal soportada por impulsos (Uimp)12 kV
Tensión nominal de aislamiento (Ui)1000 V
Corriente nominal de funcionamiento AC-21A (Ie)(500 V) 63 A
(690 V) 63 A
Corriente nominal de funcionamiento AC-22A (Ie)(500 V) 63 A
(690 V) 63 A
Corriente nominal de funcionamiento AC-23A (Ie)(500 V) 63 A
(690 V) 63 A
Potencia operativa nominal AC-23A (Pe)(220 ... 240 V) 18.5 kW
(400 V) 30 kW
(415 V) 30 kW
(500 V) 37 kW
(690 V) 55 kW
Tensión nominal de operaciónMain Circuit 690 V AC
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 2.5 kiloampere rms
Destornillador recomendadoMain Circuit Hexagon 4
NormasIEC 60947-3
Mecanismo de funcionamiento de los interruptores30 (Lado derecho)
Tipo de terminalTerminales de tornillo
Par de apriete3 N·m
4 N·m
Longitud de pelado del cableCircuito Principal 12 mm
Circuito Principal 0.47 in
Técnica UL/CSA
Longitud de pelado del cableCircuito Principal 12 mm
Circuito Principal 0.47 in
Destornillador recomendadoMain Circuit Hexagon 4
Par de apriete3 N·m
4 N·m
Certificados y Declaraciones (Número de Documento)
A2L Certificate – IEC1SCC311208D0201
Certificado ATEXNo certification needed
Certificado CCCCCC OS32-63G_ 2016.pdf
Declaración de conformidad - CE1SCC311136D2703
Certificado DNV GL1SCC311125D0203
Certificado ULNo certification needed
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Código de categoría granular de IDEA (IGCC)5291 >> Fuse switch disconnector
Clase electrónicaV11.1 : 27371401
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Número E (Finlandia)3600111

ETIM for 1SCA116007R1001 Interruptores de baja tensión (EC001040)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorSí
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor1000 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor63 A
CaracterísticaPotencia de funcionamiento nominal a 400 V CA-23 (EF007027)
Valor55 kW
CaracterísticaCorriente nominal de cortocircuito condicional Iq (EF001444)
Valor80 kA
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor2.5 kA
CaracterísticaApto para insertos de fusibles (EF006692)
ValorNH000
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión roscada
CaracterísticaEntrada de cable (EF000537)
ValorOtros
CaracterísticaEquipado con conectores rápidos (EF011696)
ValorSí
CaracterísticaApto para el montaje de barras colectoras (EF007259)
ValorSí
CaracterísticaEjecución del elemento accionador (EF006976)
ValorControl de giro largo
CaracterísticaPosición del elemento de accionamiento (EF009410)
ValorDerecha
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP20
