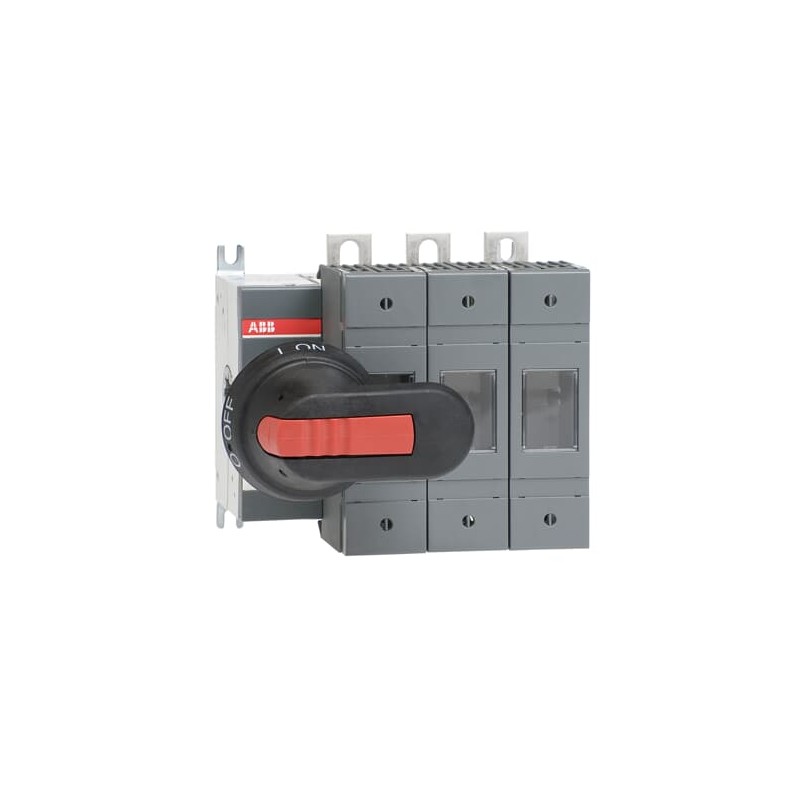

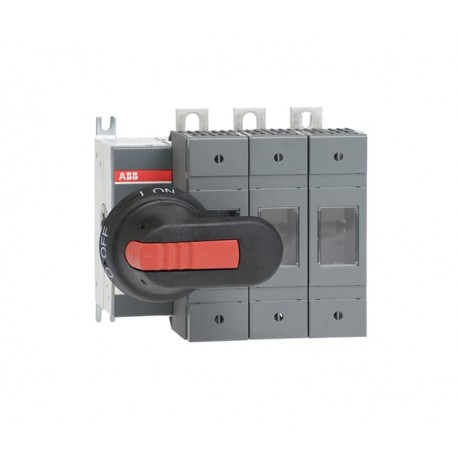

1SCA115602R1001 ABB Interruptor fusible OS125GF03P
1SCA115602R1001
ABB
Interruptor fusible OS125GF03P
OS125GF03P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311047M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311196D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | d0ed0b06-9569-4695-9347-79362d465eda Finland |
| SCIP simplificado | 57f58c2c-7880-4cff-8365-d13ff054bbb1 Germany |
| f6d1a8ab-87ba-44dd-be0a-804cb39e9885 Norway | |
| b05f1288-b9d3-4680-b5fe-723dc3a8f4b2 Poland | |
| 10bd25fd-b62e-443d-856f-2241b5b6ddcf Germany | |
| 06d35fa9-c8a6-4bcb-af49-61ce624c5771 Spain | |
| e265b412-3885-4b92-9b4c-baa681f785eb Belgium | |
| 35c2735d-ee1a-443e-b5e6-d6e5e15eae58 France | |
| b09350e1-e79a-41ee-b0a3-a4e1db0a4e40 Hungary | |
| 7167ee3b-c000-4141-9121-1b92e27b72bc Sweden | |
| 021a94d4-f68a-499a-870f-375e992a6fdd Germany | |
| 2ba7c51e-5a7e-4975-bbfe-a6ecea4f31ed Germany | |
| 91f1a52d-ccc6-4bf8-bff8-233810168237 Poland | |
| e350cdf3-1673-4e30-ad47-7c5db391d69c Netherlands | |
| 58c482ba-e59d-4a64-995c-6cfb6ae76004 Greece | |
| eed0e36e-f4f1-4a7c-821d-fe0c5bffbebc Portugal | |
| 7bc054f5-818a-4475-a9a0-68cb17a1761f Bulgaria | |
| f9061423-8067-4544-94d5-c4469471aeb5 Estonia | |
| 521fdfae-90ec-44f2-b7a9-ef61e143f0d2 Hungary | |
| 8bcaf273-e133-4b3e-b94e-8666a3e01ec6 Sweden | |
| a325dfb6-f15a-4750-a60a-c3a21cfb7b53 Poland | |
| 3057d5dd-76ed-4b91-b898-bcb163723d9a Croatia | |
| 5598518a-9e7f-427b-a028-043eddc2a863 France | |
| 9933ccd6-e566-4041-a299-5a2629c1b4fe Czech Republic | |
| 6fa0d1af-7417-41a9-a3dc-556025ca9bbc Italy | |
| d7cb0205-552c-4e4f-9a73-cbd468b4a008 Belgium | |
| f7337df9-60e2-43f4-99b8-7d5d74313dfb Denmark | |
| d0b4d26a-9af2-4263-9b8a-ebe211968374 Germany | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311037M0206 |
| Dibujos mecánicos | OS160GD_F_03.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311196D0201 |
| Ambiente | |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 147 mm |
| Alto del producto | 140 mm |
| Largo del product | 130 mm |
| Peso del product | 2.03 kg |
| 4.48 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Largo | 220 mm |
| 8.7 in | |
| Embalaje Nivel 1 Alto | 150 mm |
| 5.9 in | |
| Embalaje Nivel 1 Peso | 2.2 kg |
| 4.8 lb | |
| Embalaje Nivel 1 EAN | 6417019479514 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 125 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 125 A |
| Tamaño del fusible | 22x58 |
| Sistema de fusibles | NFC |
| Tipo de asa | Pistol handle and shaft included |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 4 W |
| Corriente nominal de cortocircuito condicional (Inc) | (690 V) 80 kA |
| Corriente nominal (In) | Circuito Principal 125 A |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 125 A |
| (690 V) 125 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (500 V) 125 A |
| (690 V) 125 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (500 V) 125 A |
| (690 V) 125 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 37 kW |
| (400 V) 55 kW | |
| (415 V) 55 kW | |
| (500 V) 75 kW | |
| (690 V) 110 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 5 kiloampere rms |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 03 (Lado izquierdo) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | 15 … 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | 15 … 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS100-160G_ 2015.pdf |
| Declaración de conformidad - CE | 1SCC311137D2703 |
| Certificado DNV GL | 1SCC311125D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 125 A |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 110 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 80 kA |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 5 kA |
| Apto para insertos de fusibles (EF006692) | 22x58 mm |
| Número de polos (EF001391) | 3 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Entrada de cable (EF000537) | Otros |
| Equipado con conectores rápidos (EF011696) | Sí |
| Apto para montaje en suelo (EF007243) | No |
| Apropiado para montaje frontal (EF007246) | No |
| Apto para el montaje de barras colectoras (EF007259) | Sí |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Posición del elemento de accionamiento (EF009410) | Izquierda |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
Datasheet - PDF
