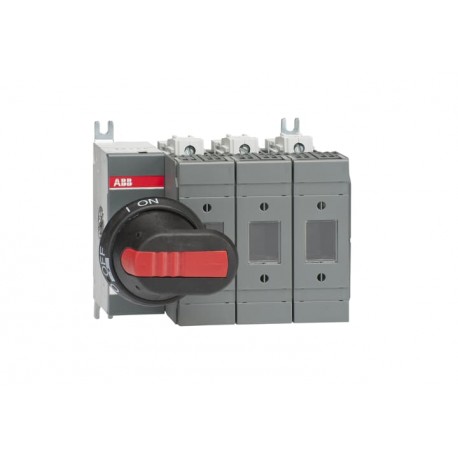

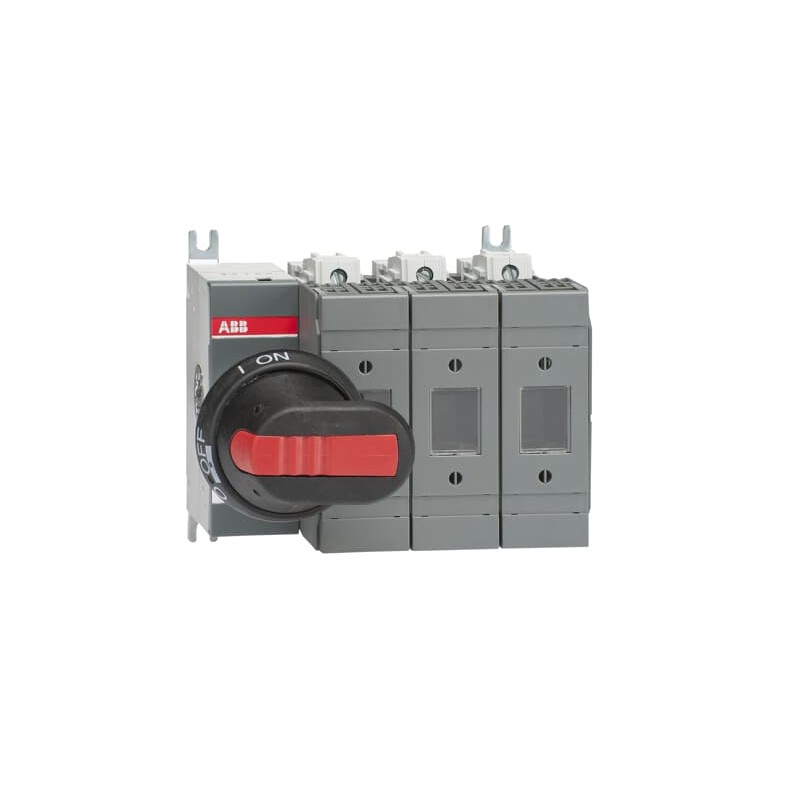

1SCA115443R1001 ABB Interruptor fusible OS60GJ03P
1SCA115443R1001
ABB
Interruptor fusible OS60GJ03P
OS60GJ03P FUSIBLE DISCONNECT SWITCH
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Declaración Ambiental de Producto - EPD | 1SCC311195D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 6d78c6cc-d538-4f6b-adef-8e473812f1b8 Finland |
| SCIP simplificado | e921c804-814d-49e9-8643-da109a59f13f Germany |
| 2a0109b5-d021-4290-95b8-0e5d347a8809 Belgium | |
| 5667af9d-b402-4281-a800-03720786191d Norway | |
| 9e2a38d9-da43-4f4c-ad6d-5af02ad02ee1 Italy | |
| f3ae4e7f-84cd-4bbe-8058-60c820cea830 Sweden | |
| 66927e46-bddf-403f-ae59-0b74fbd1fd96 Poland | |
| 646e406b-f281-4072-9f22-fa50f3683a63 Poland | |
| 034887d0-1322-4cee-a86d-c2288f1694b9 Belgium | |
| 28e1bb43-120d-4130-8bd0-2b6b5eeec76a Spain | |
| c03142d6-7e7b-4ef8-ae94-ea617712f721 Hungary | |
| 6b58d017-eef9-47a7-8533-fab5cad660e8 Germany | |
| b86ec3b3-042d-4ab0-9b76-7e8e3cc4f35e Greece | |
| 775290b1-dd8d-4d75-a1f2-b2ba12bba156 Estonia | |
| 45586f96-fd5e-45bc-9735-d3fb3f90dc76 Bulgaria | |
| 7c53fa8c-c5da-4518-9b23-572f51fb770b Portugal | |
| 5efa1b17-14c1-4913-a4c6-9cac057d71ac Sweden | |
| 926aad81-4449-4ca2-aef9-2c82236510e3 France | |
| 44546846-e200-482f-a31c-ecf86c331730 Czech Republic | |
| e9b8136a-42a9-4032-8c0d-c63ea0d9ef78 Denmark | |
| 65c67fb4-9772-49ec-9f21-32485c781a74 Croatia | |
| e3e152e2-adce-4280-a58c-d0113c5b9105 Hungary | |
| a3721a1c-b048-43d2-8a8f-b8a25965e1f9 Poland | |
| ef699f1b-4163-4fd1-8b3f-9e93c883f61c Netherlands | |
| ef97c5a8-3ac5-4992-baec-6754171f8253 Germany | |
| 1647656a-9a16-4970-b2d7-75e9e46a2f9a Germany | |
| e9ffe431-b383-4344-9712-801dee7fd19b France | |
| 152f05af-1094-4337-a142-d0a6bdaf31e9 Germany | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311036M0212 |
| Dibujos mecánicos | OS60GJ03.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311195D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 145 mm |
| Alto del producto | 112 mm |
| Largo del product | 118 mm |
| Peso del product | 1.3 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Largo | 220 mm |
| 8.7 in | |
| Embalaje Nivel 1 Alto | 150 mm |
| 5.9 in | |
| Embalaje Nivel 1 Peso | 1.45 kg |
| 3.2 lb | |
| Embalaje Nivel 1 EAN | 6417019478012 |
| Técnica | |
| Sección del cable | 2.5 ... 25 mm² |
| Capacidad de conexión | Varado 2.5 … 25 mm² |
| Flexible 2.5 … 25 mm² | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 63 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 63 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tamaño del fusible | 60 A |
| Sistema de fusibles | Clase J |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | a la corriente nominal 2 W |
| Corriente nominal de cortocircuito condicional (Inc) | (600 V AC) 200 kA |
| Corriente nominal (In) | Circuito Principal 60 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 60 A |
| (690 V) 60 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (500 V) 60 A |
| (690 V) 60 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (500 V) 60 A |
| (690 V) 60 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 18.5 kW |
| (400 V) 30 kW | |
| (415 V) 30 kW | |
| (500 V) 37 kW | |
| (690 V) 55 kW | |
| Tensión nominal de operación | Main Circuit 600 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 2.5 kiloampere rms |
| Destornillador recomendado | Main Circuit Hexagon 4 |
| Normas | UL98 |
| IEC 60947-3 | |
| Mecanismo de funcionamiento de los interruptores | 03 (Lado izquierdo) |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | 3 N·m |
| 4 N·m | |
| Longitud de pelado del cable | Circuito Principal 12 mm |
| Circuito Principal 0.47 in | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V AC |
| Main Circuit 250 V DC | |
| Amperaje UL/CSA | 60 A |
| Potencia nominal UL/CSA | (acc. to UL 240 V) 15 Hp |
| (acc. to UL 480 V) 30 Hp | |
| (acc. to UL 600 V) 50 Hp | |
| Longitud de pelado del cable | Circuito Principal 12 mm |
| Circuito Principal 0.47 in | |
| Destornillador recomendado | Main Circuit Hexagon 4 |
| Par de apriete | 3 N·m |
| 4 N·m | |
| Par de apriete UL/CSA | Wire-Clamp 30 in·lb |
| Wire-Clamp 35 in·lb | |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311208D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS32-63G_ 2016.pdf |
| Declaración de conformidad - CE | 1SCC311136D2703 |
| Certificado DNV GL | 1SCC311125D0203 |
| Certificado UL | cULus certificate OS60GJ_ |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 63 A |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 55 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 80 kA |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 2.5 kA |
| Apto para insertos de fusibles (EF006692) | Otros |
| Número de polos (EF001391) | 3 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Entrada de cable (EF000537) | Otros |
| Equipado con conectores rápidos (EF011696) | Sí |
| Apto para montaje en suelo (EF007243) | No |
| Apropiado para montaje frontal (EF007246) | No |
| Apto para el montaje de barras colectoras (EF007259) | Sí |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Posición del elemento de accionamiento (EF009410) | Izquierda |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
