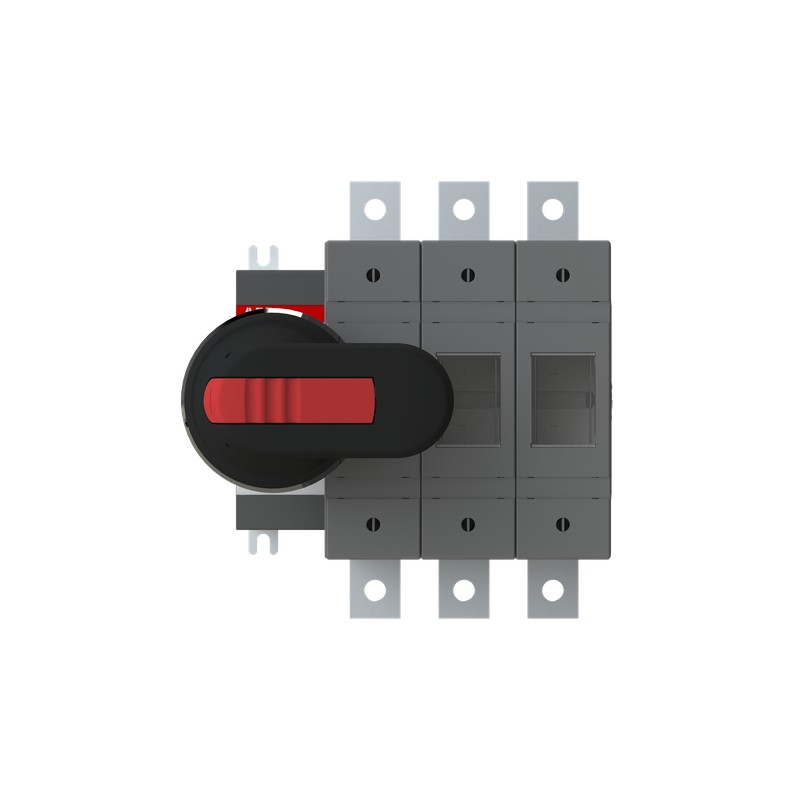

1SCA114613R1001 ABB Interruptor Fusible OS100GB03P
1SCA114613R1001
ABB
Interruptor Fusible OS100GB03P
OS100GB03P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311047M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311196D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | cfcaba33-4cd5-4e73-8501-8549fe774750 Finland |
| SCIP simplificado | 651676db-599d-436c-bd33-7df3975e8796 Germany |
| 40669426-4c5e-401c-8333-c97103ad8c4e Germany | |
| 4f77ca75-071c-41fb-ac1e-660026920402 Germany | |
| 5aaed291-d372-4ed1-acbc-7f2f5d977a73 Netherlands | |
| 5c4caf31-feca-4af8-9299-17addf6723df Hungary | |
| de3fb61a-162b-49a4-8674-ea79fafb9ac9 France | |
| 761f5c81-00fc-405d-af33-724706f9a1bf Belgium | |
| 215af842-5363-4347-938e-9369ecfaa203 Sweden | |
| aa640aa0-94b7-4e33-a456-c7cf237f8f91 Germany | |
| b5e0c519-b912-4c9a-8346-1838d50fe2c7 Sweden | |
| 4d8e4710-42c0-4ab3-ac3d-ee53381c0627 Poland | |
| a107238a-9036-4d01-87f5-f0e6f7c9a31a Estonia | |
| badbee06-88d5-485d-8192-e1bf228d6820 Germany | |
| bbe5681f-866d-47b1-9ace-aec5d787d960 Greece | |
| fe1e3bb2-6f9f-441e-ae36-e6fa281ce93a Portugal | |
| e59f1ff2-10d1-40d9-8974-2f9251aaf302 Norway | |
| 58450bc0-2df6-48c7-8517-bae5fa74e2ca Belgium | |
| b218443e-f4ea-41a2-9da2-c4d2fc4273cd Croatia | |
| f61955c7-dac1-41ec-a1f8-014fb834fdfc Poland | |
| 66f78e69-f011-41a2-8410-c4eb8e6a553a Poland | |
| d3efb746-9c24-457e-ba2c-6bc24fa5618f Bulgaria | |
| 730a946f-1cbe-4795-9b3f-6917a446455f Spain | |
| b468a616-6794-4ba3-b7cf-4b1380a63786 France | |
| 4dc0f1f4-af91-48a8-a9fb-5b0995061384 Hungary | |
| 8eef4898-d425-45ba-995f-a82b4d791bac Czech Republic | |
| a8448d5c-7122-4fcb-af6f-99637d476837 Denmark | |
| 7cd7d867-9b25-4f43-b8a4-9e43e8631c70 Italy | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311037M0206 |
| Dibujos mecánicos | OS100-200GB03_iges.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311196D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 147 mm |
| Alto del producto | 140 mm |
| Largo del product | 115 mm |
| Peso del product | 2.06 kg |
| 4.54 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Largo | 220 mm |
| 8.7 in | |
| Embalaje Nivel 1 Alto | 150 mm |
| 5.9 in | |
| Embalaje Nivel 1 Peso | 2.2 kg |
| 4.9 lb | |
| Embalaje Nivel 1 EAN | 6417019470337 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 100 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 100 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tamaño del fusible | A2-A4 |
| Sistema de fusibles | Estándar británico |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 4 W |
| Corriente nominal de cortocircuito condicional (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corriente nominal (In) | Circuito Principal 100 A |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 30 kW |
| (400 V) 55 kW | |
| (415 V) 55 kW | |
| (500 V) 55 kW | |
| (690 V) 90 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 5 kiloampere rms |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 03 (Lado izquierdo) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | 15 … 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | 15 … 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS100-160G_ 2015.pdf |
| Declaración de conformidad - CE | 1SCC311137D2703 |
| Certificado DNV GL | 1SCC311125D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 100 A |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 90 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 80 kA |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 5 kA |
| Apto para insertos de fusibles (EF006692) | Otros |
| Número de polos (EF001391) | 3 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Entrada de cable (EF000537) | Otros |
| Equipado con conectores rápidos (EF011696) | Sí |
| Apto para montaje en suelo (EF007243) | No |
| Apropiado para montaje frontal (EF007246) | No |
| Apto para el montaje de barras colectoras (EF007259) | Sí |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Posición del elemento de accionamiento (EF009410) | Izquierda |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
