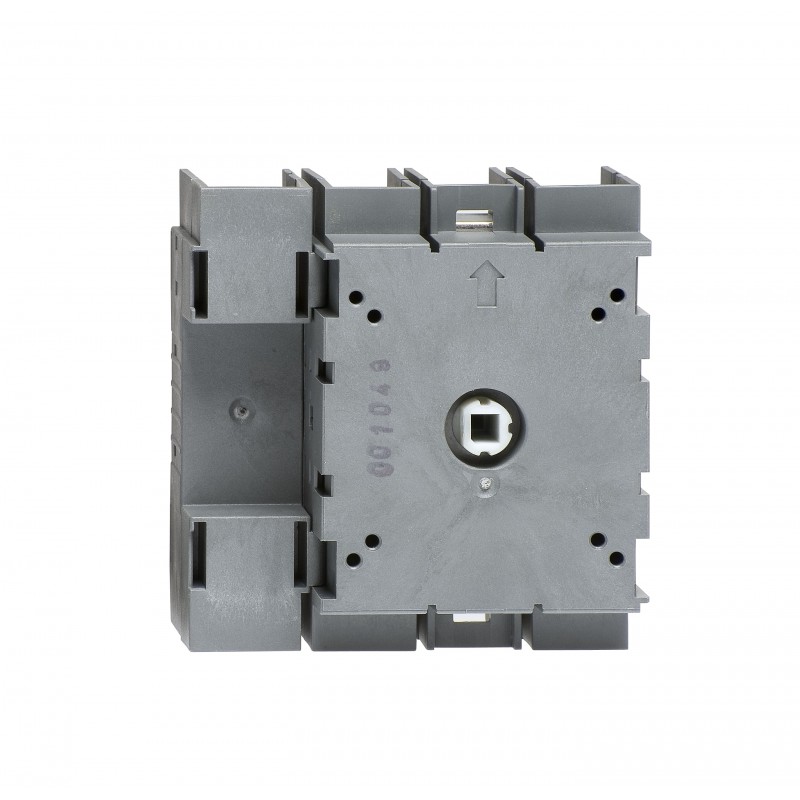

1SCA109444R1001 ABB Interruptor seccionador OT60FT4N2
1SCA109444R1001
ABB
Interruptor seccionador OT60FT4N2
OT60FT4N2 SWITCH-DISCONNECTOR
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Declaración Ambiental de Producto - EPD | 1SCC301280D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | No documentation needed |
| Instrucciones y manuales | 1SCC301060M0004 |
| Dibujos mecánicos | 1SCC301472F0001 |
| 1SCC301471F0001 | |
| OT100-125FT4N2.igs | |
| Declaración Ambiental de Producto - EPD | 1SCC301280D0201 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 96.5 mm |
| Alto del producto | 100 mm |
| Largo del product | 66.5 mm |
| Peso del product | 0.5 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 109 mm |
| Embalaje Nivel 1 Largo | 112 mm |
| Embalaje Nivel 1 Alto | 79 mm |
| Embalaje Nivel 1 Peso | 0.56 kg |
| Embalaje Nivel 1 EAN | 6417019426433 |
| Técnica | |
| Sección del cable | Cu 2.5 ... 25 mm² |
| Capacidad de conexión del circuito principal | Flexible 1x Cu 2.5…25 mm² |
| Varado 1x Cu 2.5…25 mm² | |
| Grado de protección | Front IP20 |
| Tipo de asa | Handle and shaft not included |
| Durabilidad mecánica | 20000 |
| Tipo de montaje | Door mounting |
| Número de polos | 4P |
| Grado de contaminación | 3 |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 1.6 W |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 750 V |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 63 A | |
| (690 V) 63 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 63 A | |
| (690 V) 40 A | |
| Tensión nominal de operación | Main Circuit 750 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 3.6 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 2.5 kA |
| Destornillador recomendado | Main Circuit Hexagon 4 |
| Normas | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | acc. IEC 60947-1 6.2 N·m |
| Longitud de pelado del cable | Circuito Principal 17-18 mm |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | 600 V |
| Amperaje UL/CSA | 60 A |
| Potencia nominal UL/CSA | (110 ... 120 V AC) Single Phase 3 Hp |
| (240 V AC) Single Phase 7.5 Hp | |
| (220 ... 240 V AC) Three Phase 20 Hp | |
| (440 ... 480 V AC) Three Phase 40 Hp | |
| (550 ... 600 V AC) Three Phase 40 Hp | |
| Longitud de pelado del cable | Circuito Principal 17-18 mm |
| Destornillador recomendado | Main Circuit Hexagon 4 |
| Par de apriete | acc. IEC 60947-1 6.2 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301335D0201 |
| Certificado ATEX | No certification needed |
| Declaración de conformidad - CE | 1SCC301010D0201 |
| Certificado UL | cULus certificate OT30-125 |
| Certificado VDE | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
