ABBInterruptores Manuales1SCA108646R1001 ABB Interruptor fusible OS32FFS3014

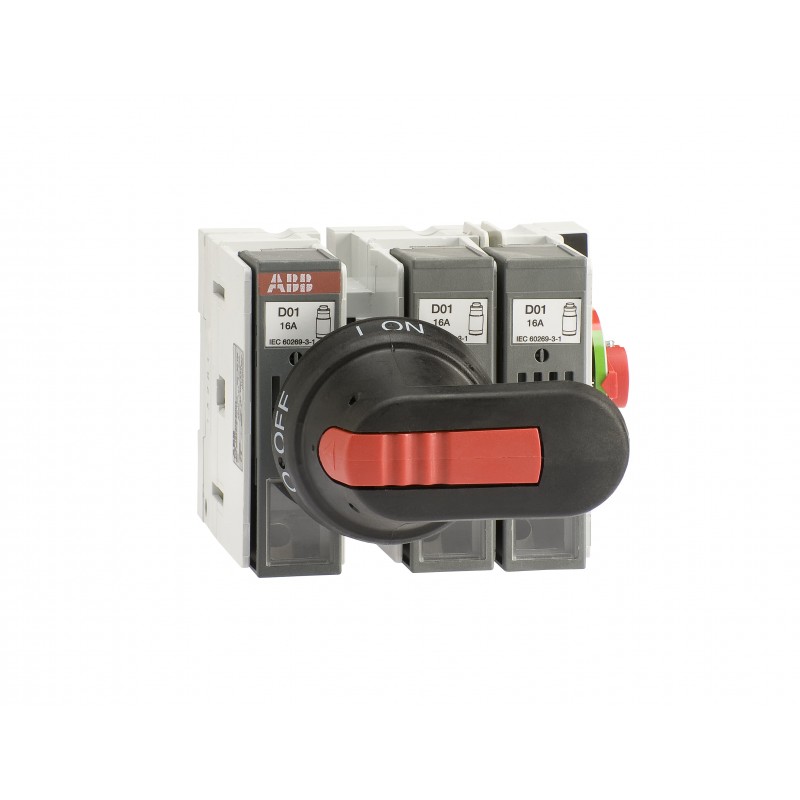

ABB 1SCA108646R1001 1SCA108646R1001 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA108646R1001 ABB Interruptor fusible OS32FFS3014

Referencia: 1SCA108646R1001

Fabricante: ABB

Descripción:

Interruptor fusible OS32FFS3014
OS32FFS3014 SWITCH FUSE

Categorías:

  • Componentes industriales de baja tensión > Interruptor con fusibles
  • ABB > Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 134,84 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
Declaración Ambiental de Producto - EPD1SCC311204D0201
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SCC011021D0201
Información sobre RoHS1SCC011020D0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA1SCC011025D0201
Descargas Populares
Ficha técnica, información técnica1SCC311013C0201
Instrucciones y manuales1SCC311030M0202
Declaración Ambiental de Producto - EPD1SCC311204D0201
Ambiente
Grado de protecciónacc. to IEC 60529 IP20
Grado de contaminación3
Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85365080
País de origenLithuania
Dimensiones
Ancho del product154 mm
Alto del producto97 mm
Largo del product120 mm
Peso del product0.7 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho130 mm
Embalaje Nivel 1 Largo234 mm
Embalaje Nivel 1 Alto130 mm
Embalaje Nivel 1 Peso0.7 kg
Embalaje Nivel 1 EAN6417019419152
Técnica
Sección del cable2.5 ... 25 mm²
Capacidad de conexiónVarado 0.75 … 10 mm²
Flexible 0.75 … 10 mm²
Corriente térmica convencional de aire libre (Ith)Θ = 40 °C 32 A
Corriente térmica convencional (Ithe)Totalmente cerrado 32 A
Grado de protecciónacc. to IEC 60529 IP20
Tamaño del fusible14x51
Sistema de fusiblesNFC
Tipo de asaHandle not included
Tipo de montajeBase mounting
Número de polos3P
Modo de funcionamientoSide
Grado de contaminación3
Posición de los terminales de líneaTop In - Bottom Out, Bottom In - Top Out
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 2 W
Corriente nominal de cortocircuito condicional (Inc)(500 V) 100 kA
(690 V) 80 kA
Corriente nominal (In)Circuito Principal 32 A
Tensión nominal soportada por impulsos (Uimp)12 kV
Tensión nominal de aislamiento (Ui)1000 V
Corriente nominal de funcionamiento AC-21A (Ie)(500 V) 32 A
(690 V) 32 A
Corriente nominal de funcionamiento AC-22A (Ie)(500 V) 32 A
(690 V) 32 A
Corriente nominal de funcionamiento AC-23A (Ie)(500 V) 32 A
(690 V) 32 A
Potencia operativa nominal AC-23A (Pe)(220 ... 240 V) 7.5 kW
(400 V) 15 kW
(415 V) 15 kW
(500 V) 18.5 kW
(690 V) 22 kW
Tensión nominal de operaciónMain Circuit 690 V AC
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 1 kiloampere rms
Destornillador recomendadoMain Circuit Slot
NormasIEC 60947-3
Mecanismo de funcionamiento de los interruptores30 (Lado derecho)
Tipo de terminalTerminales de tornillo
Par de apriete2 N·m
Longitud de pelado del cableCircuito Principal 12...14 mm
Circuito Principal 0.47…0.55 in
Técnica UL/CSA
Longitud de pelado del cableCircuito Principal 12...14 mm
Circuito Principal 0.47…0.55 in
Destornillador recomendadoMain Circuit Slot
Par de apriete2 N·m
Certificados y Declaraciones (Número de Documento)
Certificado ATEXNo certification needed
Declaración de conformidad - CE1SCC311129D2702
Certificado DNV GL1SCC311125D0203
Certificado ULNo certification needed
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Código de categoría granular de IDEA (IGCC)5291 >> Fuse switch disconnector
Clase electrónicaV11.1 : 27371401
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)

ETIM for 1SCA108646R1001 Interruptores de baja tensión (EC001040)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorSí
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor1000 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor32 A
CaracterísticaPotencia de funcionamiento nominal a 400 V CA-23 (EF007027)
Valor22 kW
CaracterísticaCorriente nominal de cortocircuito condicional Iq (EF001444)
Valor80 kA
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor1 kA
CaracterísticaApto para insertos de fusibles (EF006692)
Valor14x51 mm
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión roscada
CaracterísticaEntrada de cable (EF000537)
ValorOtros
CaracterísticaEquipado con conectores rápidos (EF011696)
ValorSí
CaracterísticaApto para montaje en suelo (EF007243)
ValorNo
CaracterísticaApropiado para montaje frontal (EF007246)
ValorNo
CaracterísticaApto para el montaje de barras colectoras (EF007259)
ValorSí
CaracterísticaEjecución del elemento accionador (EF006976)
ValorMango giratorio corto
CaracterísticaPosición del elemento de accionamiento (EF009410)
ValorDerecha
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
