ABBInterruptores Manuales1SCA022871R0810 ABB Interruptor fusible LATERAL OS200DS03K

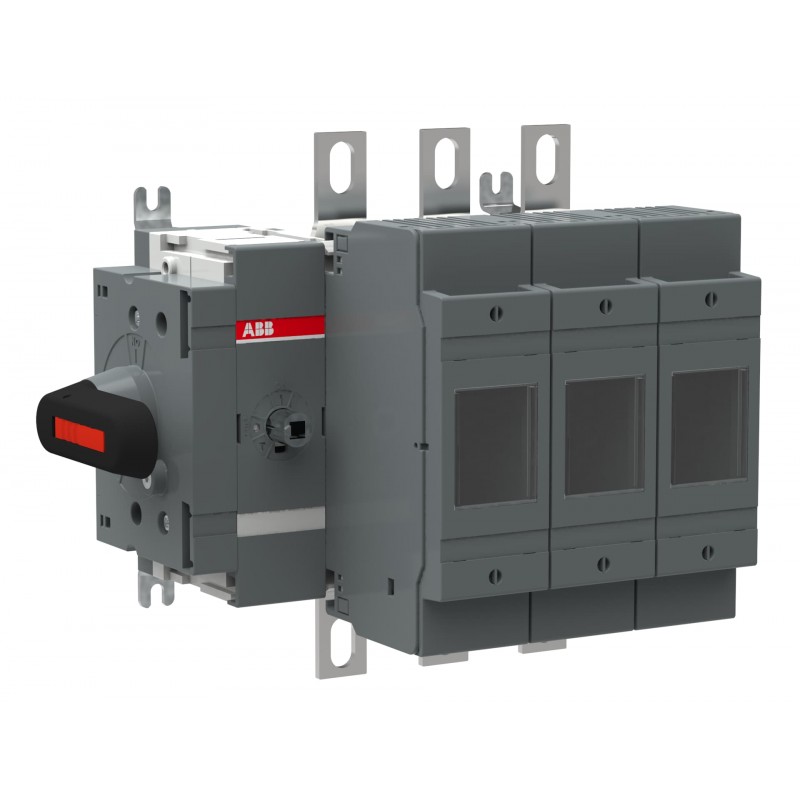

ABB 1SCA022871R0810 1SCA022871R0810 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA022871R0810 ABB Interruptor fusible LATERAL OS200DS03K

Referencia: 1SCA022871R0810

Fabricante: ABB

Descripción:

Interruptor fusible LATERAL OS200DS03K
OS200DS03K SWITCH FUSE

Categorías:

  • Componentes industriales de baja tensión > Interruptor con fusibles
  • ABB > Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 326,71 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
Emplazamiento ABB cumpliendo el objetivo de residuos al vertederoUL 2799 Validación de cero residuos a vertederos disponible
Instrucciones de desmontaje al final de la vida útil1SCC311049M0201
Declaración Ambiental de Producto - EPD1SCC311197D0201
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SCC011021D0201
Información sobre RoHS1SCC011020D0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA1SCC011025D0201
Descargas Populares
Ficha técnica, información técnica1SCC311013C0201
Instrucciones y manuales1SCC311023M0205
Dibujos mecánicosOS200DS03K.igs
Declaración Ambiental de Producto - EPD1SCC311197D0201
Ambiente
Grado de protecciónacc. to IEC 60529 IP20
Grado de contaminación3
Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85365080
País de origenFinland
Dimensiones
Ancho del product209 mm
Alto del producto199 mm
Largo del product150 mm
Peso del product3 kg
6.7 lb
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho270 mm
10.6 in
Embalaje Nivel 1 Largo310 mm
12.2 in
Embalaje Nivel 1 Alto200 mm
7.9 in
Embalaje Nivel 1 Peso3.3 kg
7.3 lb
Embalaje Nivel 1 EAN6417019337944
Técnica
Corriente térmica convencional de aire libre (Ith)Θ = 40 °C 200 A
Corriente térmica convencional (Ithe)Totalmente cerrado 200 A
Grado de protecciónacc. to IEC 60529 IP20
Tamaño del fusibleNH0
Sistema de fusiblesESTRUENDO
Tipo de asaDirect mounted handle
Tipo de montajeBase mounting
Número de polos3P
Modo de funcionamientoSide
Grado de contaminación3
Posición de los terminales de líneaTop In - Bottom Out, Bottom In - Top Out
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 8 W
Corriente nominal de cortocircuito condicional (Inc)(500 V) 100 kA
(690 V) 80 kA
Corriente nominal (In)Circuito Principal 200 A
Tensión nominal soportada por impulsos (Uimp)12 kV
Tensión nominal de aislamiento (Ui)1000 V
Corriente nominal de funcionamiento AC-21A (Ie)(500 V) 200 A
(690 V) 200 A
Corriente nominal de funcionamiento AC-22A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Corriente nominal de funcionamiento AC-23A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Potencia operativa nominal AC-23A (Pe)(220 ... 240 V) 60 kW
(400 V) 110 kW
(415 V) 110 kW
(500 V) 132 kW
(690 V) 200 kW
Tensión nominal de operaciónMain Circuit 690 V AC
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 8 kiloampere rms
NormasIEC 60947-3
Mecanismo de funcionamiento de los interruptores03 (Lado izquierdo)
Tipo de terminalTerminales de lengüeta
Anchura de los terminales20 mm
Par de apriete15 ... 22 N·m
Técnica UL/CSA
Par de apriete15 ... 22 N·m
Certificados y Declaraciones (Número de Documento)
A2L Certificate – IEC1SCC311209D0201
Certificado ATEXNo certification needed
Certificado CCCCCC OS200-250 2016
Declaración de conformidad - CE1SCC311091D2704
Certificado DNV GL1SCC311123D0203
Certificado ULNo certification needed
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Código de categoría granular de IDEA (IGCC)5291 >> Fuse switch disconnector
Clase electrónicaV11.1 : 27371401
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Número E (Finlandia)3661157
