ABBInterruptores Manuales1SCA022870R0330 ABB Interruptor seccionador OT250ES40

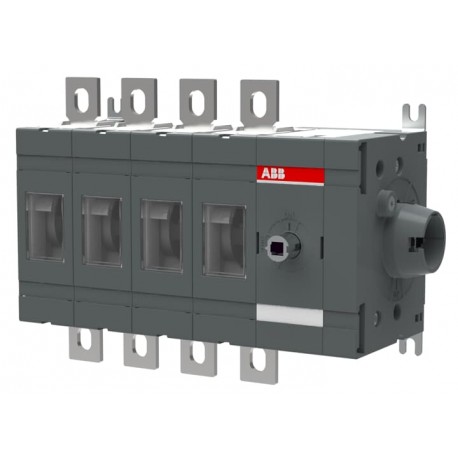

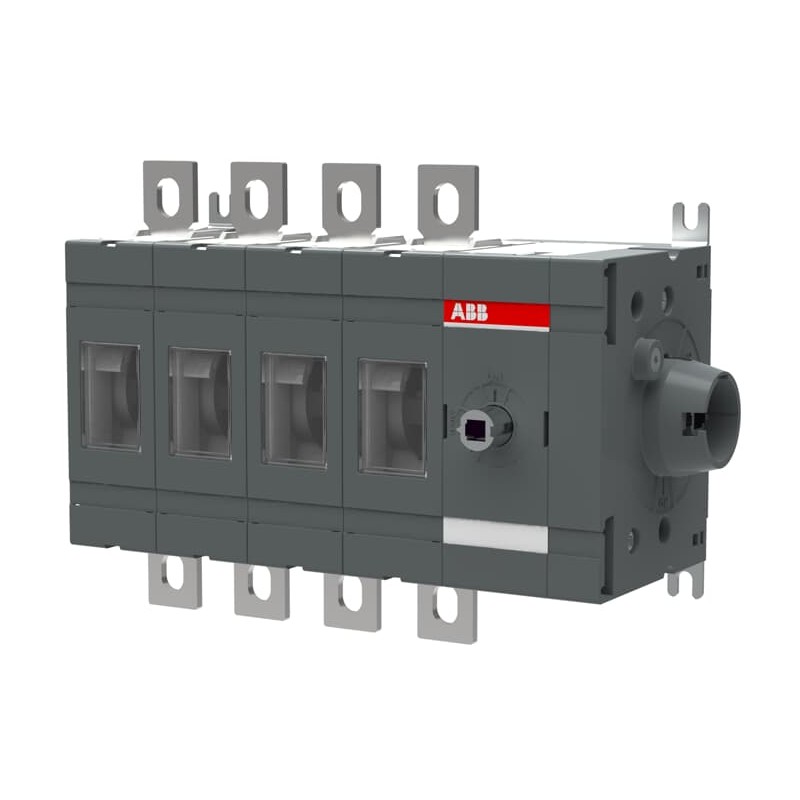

ABB 1SCA022870R0330 1SCA022870R0330 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA022870R0330 ABB Interruptor seccionador OT250ES40

Referencia: 1SCA022870R0330

Fabricante: ABB

Descripción:

Interruptor seccionador OT250ES40
OT250ES40 SWITCH-DISCONNECTOR

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 295,66 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
Instrucciones de desmontaje al final de la vida útil1SCC301117M0201
Información medioambiental1SCC301265D0201
Declaración Ambiental de Producto - EPD1SCC301282D0201
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SCC011021D0201
Información sobre RoHS1SCC011020D0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA1SCC011025D0201
Descargas Populares
Ficha técnica, información técnica1SCC301020C0201
Instrucciones y manuales1SCC301068M0204
Dibujos mecánicos1SCC301658F0001
1SCC301657F0001
OT200ES40.igs
Declaración Ambiental de Producto - EPD1SCC301282D0201
Ambiente
Grado de protecciónFront IP00
Información medioambiental1SCC301265D0201
Grado de contaminación3
Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85365080
País de origenFinland
Dimensiones
Ancho del product217 mm
Alto del producto150 mm
Largo del product82 mm
Peso del product1.9 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho170 mm
6.7 in
Embalaje Nivel 1 Largo250 mm
9.8 in
Embalaje Nivel 1 Alto155 mm
6.1 in
Embalaje Nivel 1 Peso2.1 kg
4.6 lb
Embalaje Nivel 1 EAN6417019337319
Técnica
Corriente térmica convencional de aire libre (Ith)Θ = 40 °C 250 A
Corriente térmica convencional (Ithe)Totalmente cerrado 250 A
Grado de protecciónFront IP00
Distancia entre fasesStandard
Posición del cuarto poloRight Side
Tipo de cuarto poloSwitched - Simultaneous Function
Tipo de asaHandle and shaft not included
Durabilidad mecánica20000
Tipo de montajeBase mounting
Número de polos4P
Modo de funcionamientoSide
Grado de contaminación3
Posición de los terminales de líneaTop In - Bottom Out
Bottom In - Top Out
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 6.5 W
Tensión nominal soportada por impulsos (Uimp)12 kV
Tensión nominal de aislamiento (Ui)según IEC/EN 60664-1 1000 V
Corriente nominal de funcionamiento AC-21A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Corriente nominal de funcionamiento AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Corriente nominal de funcionamiento AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Potencia operativa nominal AC-23A (Pe)(220 ... 240 V) 75 kW
(400 ... 415 V) 145 kW
(500 V) 170 kW
(690 V) 250 kW
Tensión nominal de operaciónMain Circuit 1000 V
Capacidad nominal de producción de cortocircuitos (Icm)(690 V) 30 kA
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 8 kA
Funciones especialesNo
NormasIEC 60947-3
Mecanismo de funcionamiento de los interruptoresMecanismo al final del interruptor
40 (Lado derecho)
Tipo de terminalTerminales de lengüeta
Par de aprieteacc. IEC 60947-1 15 … 22 N·m
Técnica UL/CSA
Par de aprieteacc. IEC 60947-1 15 … 22 N·m
Certificados y Declaraciones (Número de Documento)
A2L Certificate – IEC1SCC301337D0201
Declaración de conformidad - CE1SCC301131D2705
Certificado DNV GL1SCC301174D0204
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Clase electrónicaV11.1 : 27371403
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)

ETIM for 1SCA022870R0330 Interruptores de baja tensión (EC000216)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorSí
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor1
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor1000 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor1000 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor250 A
CaracterísticaCorriente permanente asignada a AC-23, 400 V (EF011777)
Valor250 A
CaracterísticaCorriente permanente asignada con AC-21, 400 V (EF009165)
Valor250 A
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor8 kA
CaracterísticaPotencia de funcionamiento nominal a 400 V CA-23 (EF007027)
Valor145 kW
CaracterísticaPoder de corte a 400 V (EF009166)
Valor145 kW
CaracterísticaNúmero de polos (EF001391)
Valor4
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorNo
CaracterísticaConstrucción del dispositivo (EF008240)
ValorDispositivo completo en carcasa
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorNo
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaEjecución del elemento accionador (EF006976)
ValorControl de giro largo
CaracterísticaInterbloqueable (EF006281)
ValorNo
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión de tornillo
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP00
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros
