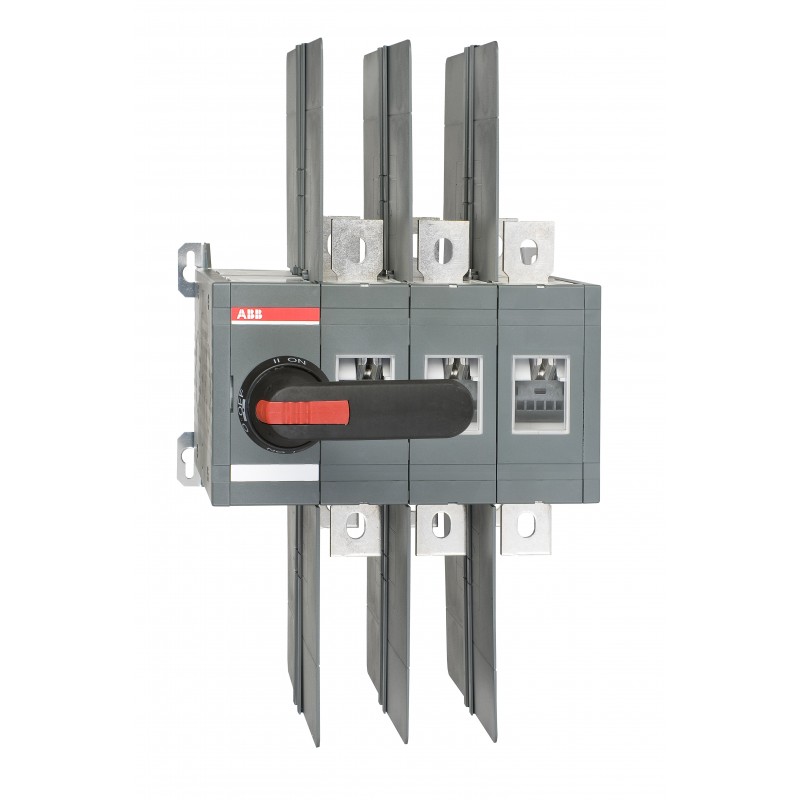

1SCA022785R5320 ABB Interruptor conmutador OT600U03CP
1SCA022785R5320
ABB
Interruptor conmutador OT600U03CP
OT600U03CP CHANGE-OVER SWITCH
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Información medioambiental | 1SCC303050D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC303003C0201 |
| Instrucciones y manuales | 1SCC303008M0208 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Información medioambiental | 1SCC303050D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 311 mm |
| 12.24 in | |
| Alto del producto | 250 mm |
| 9.84 in | |
| Largo del product | 280 mm |
| 11.02 in | |
| Peso del product | 17.9 kg |
| 39.46 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 box |
| Embalaje Nivel 1 Ancho | 310 mm |
| 12.2 in | |
| Embalaje Nivel 1 Largo | 560 mm |
| 22.05 in | |
| Embalaje Nivel 1 Alto | 330 mm |
| 12.99 in | |
| Embalaje Nivel 1 Peso | 17.9 kg |
| 39.46 lb | |
| Embalaje Nivel 1 EAN | 6417019255903 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 800 A |
| Grado de protección | Front IP20 |
| Distancia entre fases | Standard |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Durabilidad mecánica | 5000 cycle |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 40 W |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 800 A |
| (500 V) 800 A | |
| (690 V) 800 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Corriente nominal de funcionamiento AC-31B (Ie) | (380 ... 415 V) 800 A |
| Corriente nominal de funcionamiento AC-33B (Ie) | (380 ... 415 V) 800 A |
| Tensión nominal de operación | Main Circuit 1000 V |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 20 kiloampere rms |
| Normas | UL 98 / IEC60947-6-1 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo al final del interruptor |
| 03 (Lado izquierdo) | |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | acc. IEC 60947-1 50 ... 75 N·m |
| Tipo de transición | Open |
| Técnica UL/CSA | |
| Potencia nominal UL/CSA | (acc. to UL 240 V) 200 Hp |
| (acc. to UL 480 V) 450 Hp | |
| (acc. to UL 600 V) 500 Hp | |
| Par de apriete | acc. IEC 60947-1 50 ... 75 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC303008D2703 |
| Certificado DNV | 1SCC303138D0201 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5290 >> Disconnect switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
