ABBInterruptores Manuales1SCA022771R6210 ABB Interruptor conmutador OT200U04CP

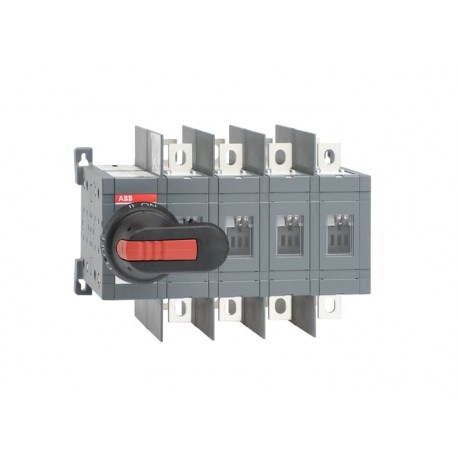

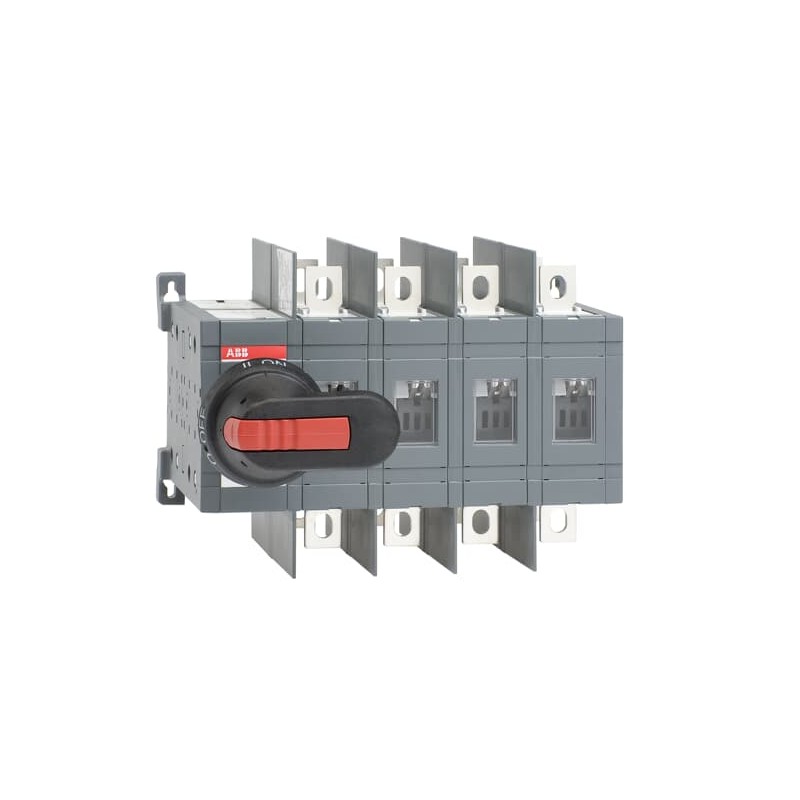

ABB 1SCA022771R6210 1SCA022771R6210 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA022771R6210 ABB Interruptor conmutador OT200U04CP

Referencia: 1SCA022771R6210

Fabricante: ABB

Descripción:

Interruptor conmutador OT200U04CP
CONMUTADOR OT200U04CP

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 549,51 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

  • Tipo de producto extendido:
    OT200U04CP
  • ID de producto:
    1SCA022771R6210
  • Ean:
    6417019251806
  • Descripción del catálogo:
    CONMUTADOR OT200U04CP
  • Descripción larga:
    Los interruptores de cambio incluyen un mango negro IP65
    vea la tabla a continuación, Nema tipo 1, 3R, 12, un eje y un conjunto de pernos para la conexión del cable y un conjunto de separadores de fase.

Valor circular

ordenamiento

  • Cantidad mínima de pedido:
    1 pieza
  • Número de arancel aduanero:
    85365080
  • País de origen:
    Finlandia (FI)

Descargas populares

Dimensiones

  • Ancho neto del producto:
    237milímetro
  • Altura neta del producto:
    150milímetro
  • Profundidad / Longitud de la red del producto:
    160milímetro
  • Peso neto del producto:
    4.18kg
    9,22 lb

técnico

  • Corriente operacional nominal AC-21A (IE):
    (380 ... 415 V) 250 A
    (500 V) 250 A
    (690 V) 250 A
  • Corriente operacional nominal AC-22A (IE):
    (380 ... 415 V) 250 A
    (500 V) 250 A
    (690 V) 250 A
  • Corriente operacional nominal AC-23A (IE):
    (380 ... 415 V) 250 A
    (500 V) 250 A
    (690 V) 250 A
  • Corriente operacional nominal AC-31B (IE):
    (380 ... 415 V) 250 A
  • Corriente operacional nominal AC-33B (IE):
    (380 ... 415 V) 250 A
  • Corriente térmica convencional de aire libre (Iésimo):
    q = 40 °C 250 A
  • Tensión de soporte de impulso nominal (Uduende):
    12 kV
  • Tensión de aislamiento nominal (UYo):
    1000 V
  • Tensión operativa nominal:
    1000 V
  • Temperatura nominal de baja resistencia a corto plazo de baja tensión (ICw):
    para 1 s 8 kiloamperios rms
  • Grado de contaminación:
    3
  • Color del mango:
    negro
  • Tipo de mango:
    Mango y eje incluidos
  • Cuarta Pole Position:
    Derecho
  • Tipo de cuarto polo:
    Conmutado - Función simultánea
  • Mecanismo de funcionamiento de los interruptores:
    Mecanismo al final del interruptor
    04 (Lado izquierdo)
  • Distancia entre fases:
    estándar
  • Posición de los terminales de línea:
    Top In - Bottom Out, Bottom In - Top Out
  • Modo de funcionamiento:
    Accionado frontalmente
  • normas:
    UL 98 / IEC60947-3
  • Tipo de montaje:
    Montaje de la base
  • Número de polos:
    4
  • Grado de Protección:
    IP20 frontal
  • Durabilidad mecánica:
    Ciclo 8000
  • Tipo de transición:
    abrir

Ul/CSA técnico

  • Clasificación de amperios:
    200 A
  • Clasificación de caballos UL/CSA:
    (según UL 240 V) 75 Hp
    (según UL 480 V) 150 Hp
    (según UL 600 V) 200 CV

medioambiental

  • Estado rohs:
    Siguiendo la Directiva 2011/65/UE de la UE y la Enmienda 2015/863, de 22 de julio de 2019
  • Información ambiental:
    1SCC303050D0201

Certificados y declaraciones (número de documento)

Información sobre contenedores

  • Unidades de nivel de paquete 1:
    1 pieza
  • Ancho del nivel de paquete 1:
    186 mm
    7,32 en
  • Nivel de paquete 1 Profundidad / Longitud:
    300 mm
    11.81 en
  • Nivel de paquete 1 Altura:
    185 mm
    7,28 in
  • Peso bruto de nivel 1 del paquete:
    4,45 kg
    9,81 lb
  • Paquete Nivel 1 EAN:
    6417019251806

Clasificaciones

  • Código de clasificación de objetos:
    q
  • ETIM 5:
    EC000216 - Seccionador de interruptor
  • ETIM 6:
    EC000216 - Seccionador de interruptor
  • ETIM 7:
    EC000216 - Seccionador de interruptor
  • ETIM 8:
    EC000216 - Seccionador de interruptor
  • UNSPSC:
    39122233
  • Clase electrónica:
    V11.1 : 27371403
  • Categoría RAEE:
    5. Equipo pequeño (sin dimensión externa más de 50 cm)

ETIM for 1SCA022771R6210 Interruptores de baja tensión (EC000216)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorSí
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor1
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor1000 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor1000 V
CaracterísticaCorriente permanente asignada a AC-23, 400 V (EF011777)
Valor200 A
CaracterísticaCorriente permanente asignada con AC-21, 400 V (EF009165)
Valor200 A
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor8 kA
CaracterísticaNúmero de polos (EF001391)
Valor4
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorNo
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica de conexión para dispositivo integrado
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorSí
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaApto para montaje intermedio (EF007264)
ValorNo
CaracterísticaColor del elemento de accionamiento (EF007167)
ValorNegro
CaracterísticaEjecución del elemento accionador (EF006976)
ValorControl de giro largo
CaracterísticaInterbloqueable (EF006281)
ValorSí
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorOtros
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP20
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor1

DATASHEET - PDF

Título
Tamaño
Tipo
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
