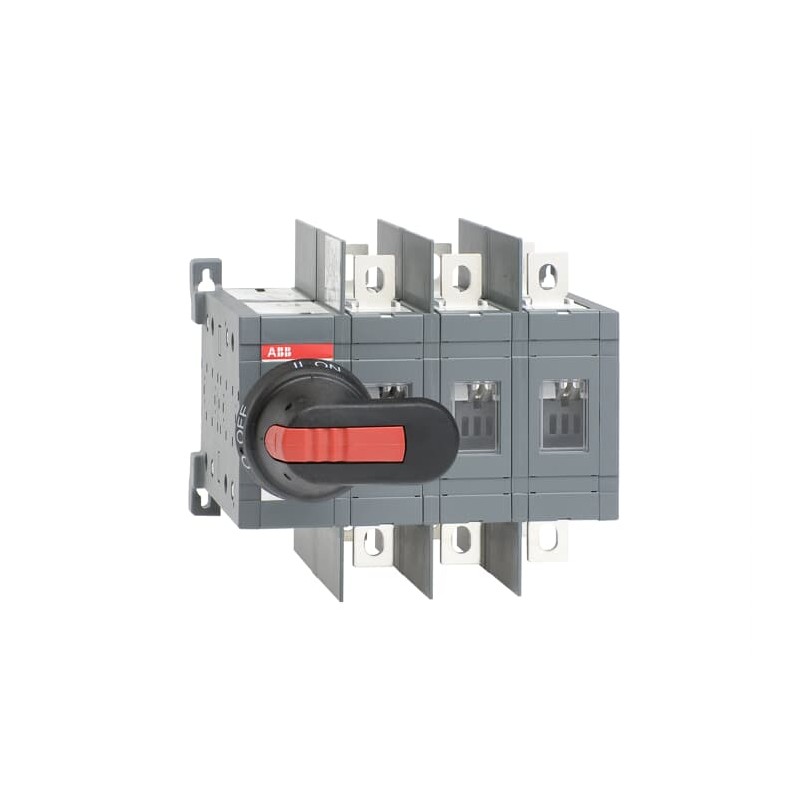

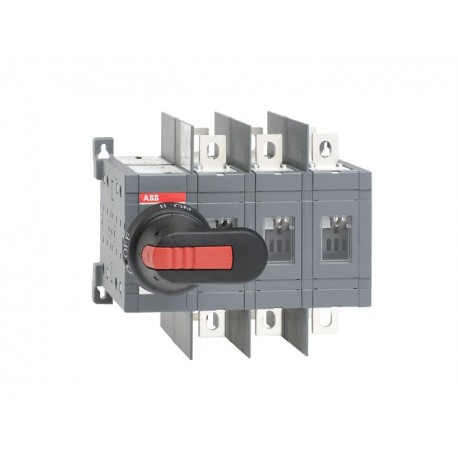

1SCA022771R5910 ABB Interruptor seccionador OT200U03CP
1SCA022771R5910
ABB
Interruptor seccionador OT200U03CP
OT200U03CP CHANGE-OVER SWITCH
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC303050M0201 |
| Información medioambiental | 1SCC303050D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC303082D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | d7d08b2e-196e-4a48-a5fe-589f2726e1c0 Finland |
| SCIP simplificado | cb58f1d7-1344-4948-9869-71a9b85ab3a2 Germany |
| a14a0b8e-d2fa-4ed0-873b-b8c08fe5c2a0 Spain | |
| 51f59be5-c060-4d28-af07-27ea485ba036 Netherlands | |
| af6ee29a-5846-45e7-a095-f34ce7e651ce Estonia | |
| c9743e3a-ac17-4c16-98ec-0bd8d45cbd3a Hungary | |
| 009cf714-1503-4e55-8fa8-1b30fe50dfe6 France | |
| c9023803-6d7c-449c-802f-4924889da437 Poland | |
| d9cabbf2-99fa-473c-8b0e-ae1c394a3f66 Poland | |
| 14ec72cd-2128-4f73-ad93-84dcbff862a5 Sweden | |
| 0266809e-3278-488e-b424-4eae8cb5c3cd Portugal | |
| b7cf036e-ef1c-422b-af34-8cae4548169d Bulgaria | |
| 8794478d-160c-4b06-a8ee-aa7f93d5c831 Czech Republic | |
| b18b0d93-d991-43b2-b6dd-173a2ea3a138 Croatia | |
| 46eeae79-92a9-42b8-9109-c86081848d26 Germany | |
| 4934d5ed-a288-4ad0-aa38-7583e264a362 Denmark | |
| b9682cd3-1feb-41d8-87fc-64f3f98ea3b1 Germany | |
| c854b53c-755a-4c0a-b64f-50ca6438395d Italy | |
| b26841a7-62fe-434b-93ae-d778f75fc00d Belgium | |
| cef27fed-6435-44c9-a15e-b3a843ae360e Germany | |
| cadd0ea9-df0c-4150-975c-130c46b0e603 Sweden | |
| 52f4fb22-780e-464d-ace4-d2c57e3e29ef France | |
| 3e19d7b7-7b79-43c7-9ec4-33c346d0f65a Germany | |
| 99face1a-b186-4b90-91f5-81b695d1d6d3 Hungary | |
| 773127c8-def7-458e-9aa5-e0eaa0457bc2 Greece | |
| e6dbe489-51ca-48b6-8c4d-556fd205b36a Poland | |
| d9bc31d8-23ce-4439-9b8a-e5e89b59c3e7 Norway | |
| f685c5d9-5d7e-41e1-9e23-df3fa7a620d1 Belgium | |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC303003C0201 |
| Instrucciones y manuales | 1SCC303008M0208 |
| Declaración Ambiental de Producto - EPD | 1SCC303082D0201 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Información medioambiental | 1SCC303050D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 194 mm |
| 7.64 in | |
| Alto del producto | 150 mm |
| 5.91 in | |
| Largo del product | 160 mm |
| 6.3 in | |
| Peso del product | 2.9 kg |
| 6.39 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 box |
| Embalaje Nivel 1 Ancho | 183 mm |
| 7.2 in | |
| Embalaje Nivel 1 Largo | 260 mm |
| 10.24 in | |
| Embalaje Nivel 1 Alto | 185 mm |
| 7.28 in | |
| Embalaje Nivel 1 Peso | 3.5 kg |
| 7.72 lb | |
| Embalaje Nivel 1 EAN | 6417019251783 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 250 A |
| Grado de protección | Front IP20 |
| Distancia entre fases | Standard |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Durabilidad mecánica | 8000 cycle |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 4 W |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-31B (Ie) | (380 ... 415 V) 250 A |
| Corriente nominal de funcionamiento AC-33B (Ie) | (380 ... 415 V) 250 A |
| Tensión nominal de operación | Main Circuit 1000 V |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Normas | UL 98 / IEC60947-6-1 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo al final del interruptor |
| 03 (Lado izquierdo) | |
| Tipo de terminal | Terminales de tornillo |
| Anchura de los terminales | 20 mm |
| Par de apriete | acc. IEC 60947-1 15 ... 22 N·m |
| Tipo de transición | Open |
| Técnica UL/CSA | |
| Potencia nominal UL/CSA | (acc. to UL 240 V) 75 Hp |
| (acc. to UL 480 V) 150 Hp | |
| (acc. to UL 600 V) 200 Hp | |
| Par de apriete | acc. IEC 60947-1 15 ... 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC303001D2704 |
| Certificado DNV | 1SCC303138D0201 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5290 >> Disconnect switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 200 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 200 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Técnica de conexión para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | Sí |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Otros |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
