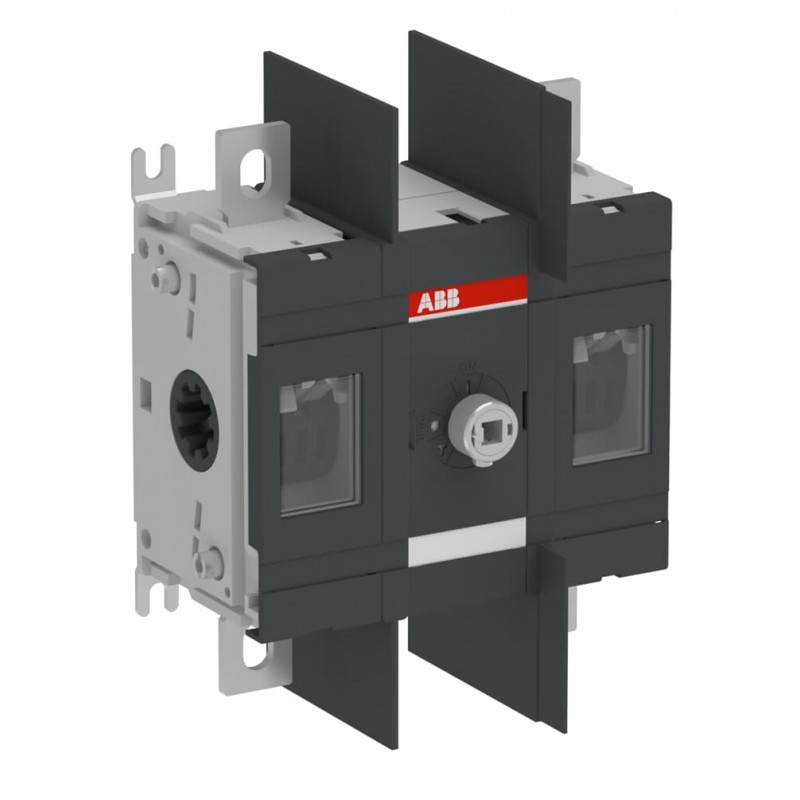

1SCA022757R3690 ABB Interruptor Seccionador OT200U11
1SCA022757R3690
ABB
Interruptor Seccionador OT200U11
OT200U11 SWITCH-DISCONNECTOR
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC301117M0201 |
| Información medioambiental | 1SCC301265D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301031M0220 |
| Dibujos mecánicos | 1SCC301242F0001 |
| 1SCC301241F0001 | |
| OT200-250U11.stp | |
| OT200-250U11.igs | |
| Ambiente | |
| Grado de protección | Front IP00 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 131.5 mm |
| Alto del producto | 170 mm |
| Largo del product | 82.5 mm |
| Peso del product | 1 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 190 mm |
| 7.5 in | |
| Embalaje Nivel 1 Largo | 290 mm |
| 11.4 in | |
| Embalaje Nivel 1 Alto | 110 mm |
| 4.3 in | |
| Embalaje Nivel 1 Peso | 1.2 kg |
| 2.6 lb | |
| Embalaje Nivel 1 EAN | 6417019246642 |
| Técnica | |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Distancia entre fases | Standard |
| Durabilidad mecánica | 20000 |
| Tipo de montaje | Base mounting |
| Número de polos | 2P |
| Modo de funcionamiento | Front |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 6.5 W |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 1000 V |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 30 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kA |
| Funciones especiales | No |
| Normas | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo entre los polos |
| 11 (Entre los polos) | |
| Tipo de terminal | Terminales de lengüeta |
| Par de apriete | acc. IEC 60947-1 22.6 N·m |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | 600 V |
| Amperaje UL/CSA | 200 A |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC301131D2705 |
| Certificado UL | cULus certificate OT200-400 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
