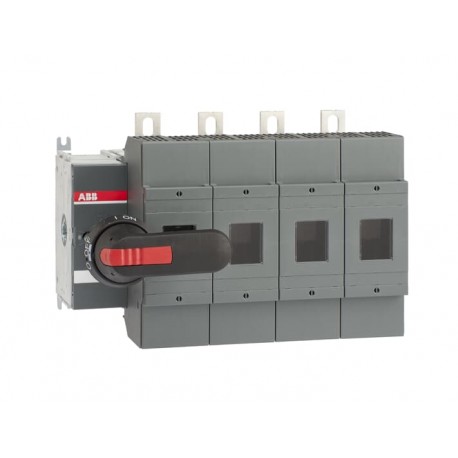

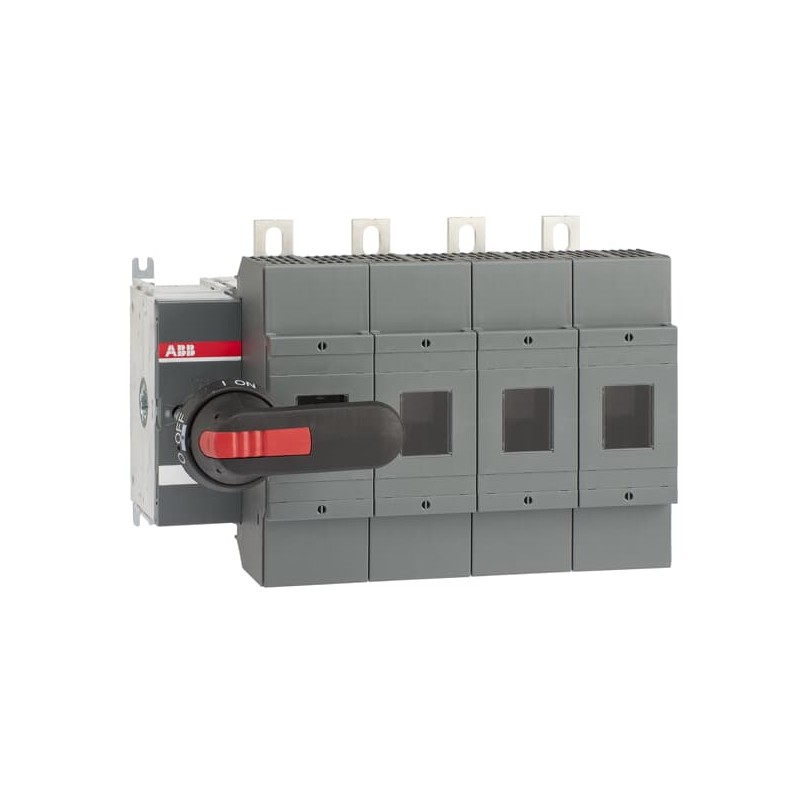

1SCA022755R3740 ABB Interruptor fusible OS400J04FP
1SCA022755R3740
ABB
Interruptor fusible OS400J04FP
OS400J04FP FUSIBLE DISCONNECT SWITCH
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311050M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311198D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311015M0215 |
| Dibujos mecánicos | OS400J04.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311198D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 319 mm |
| Alto del producto | 230 mm |
| Largo del product | 176 mm |
| Peso del product | 9.3 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 240 mm |
| Embalaje Nivel 1 Largo | 335 mm |
| Embalaje Nivel 1 Alto | 206 mm |
| Embalaje Nivel 1 Peso | 9.3 kg |
| Embalaje Nivel 1 EAN | 6417019246253 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 400 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 400 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tipo de cuarto polo | Switched - Fusible Pole |
| Tamaño del fusible | 400 A |
| Sistema de fusibles | Clase J |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 4P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | a la corriente nominal 36 W |
| Corriente nominal de cortocircuito condicional (Inc) | (600 V AC) 200 kA |
| Corriente nominal (In) | Circuito Principal 400 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 400 A |
| (690 V) 400 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 132 kW |
| (400 V) 220 kW | |
| (415 V) 230 kW | |
| (500 V) 280 kW | |
| (690 V) 400 kW | |
| Tensión nominal de operación | Main Circuit 600 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 14 kiloampere rms |
| Normas | UL98 |
| IEC 60947-3 | |
| Mecanismo de funcionamiento de los interruptores | 04 (Lado izquierdo) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 25 mm |
| Par de apriete | 30 ... 44 N·m |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V AC |
| Main Circuit 250 V DC | |
| Amperaje UL/CSA | 400 A |
| Potencia nominal UL/CSA | (acc. to UL 240 V) 125 Hp |
| (acc. to UL 480 V) 250 Hp | |
| (acc. to UL 600 V) 350 Hp | |
| Par de apriete | 30 ... 44 N·m |
| Par de apriete UL/CSA | Wire-Clamp 375 in·lb |
| Cable Lug 240 in·lb | |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS315-400 2016 |
| Declaración de conformidad - CE | 1SCC311099D2704 |
| Certificado DNV GL | 1SCC311131D0203 |
| Certificado UL | cULus certificate OS400 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 400 A |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 400 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 80 kA |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 14 kA |
| Apto para insertos de fusibles (EF006692) | Otros |
| Número de polos (EF001391) | 4 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Entrada de cable (EF000537) | Otros |
| Equipado con conectores rápidos (EF011696) | Sí |
| Apto para montaje en suelo (EF007243) | No |
| Apropiado para montaje frontal (EF007246) | No |
| Apto para el montaje de barras colectoras (EF007259) | Sí |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Posición del elemento de accionamiento (EF009410) | Izquierda |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
Datasheet - PDF
