ABBInterruptores Manuales1SCA022753R4440 ABB Interuptor seccionador OT630E30

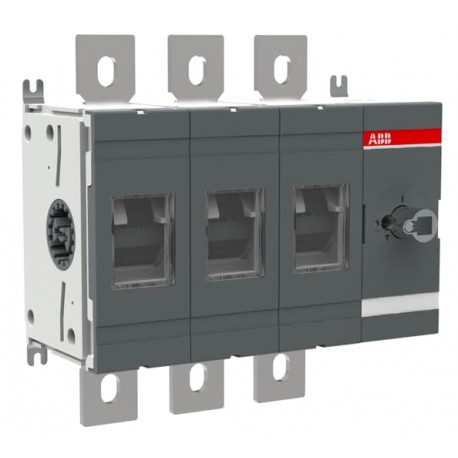

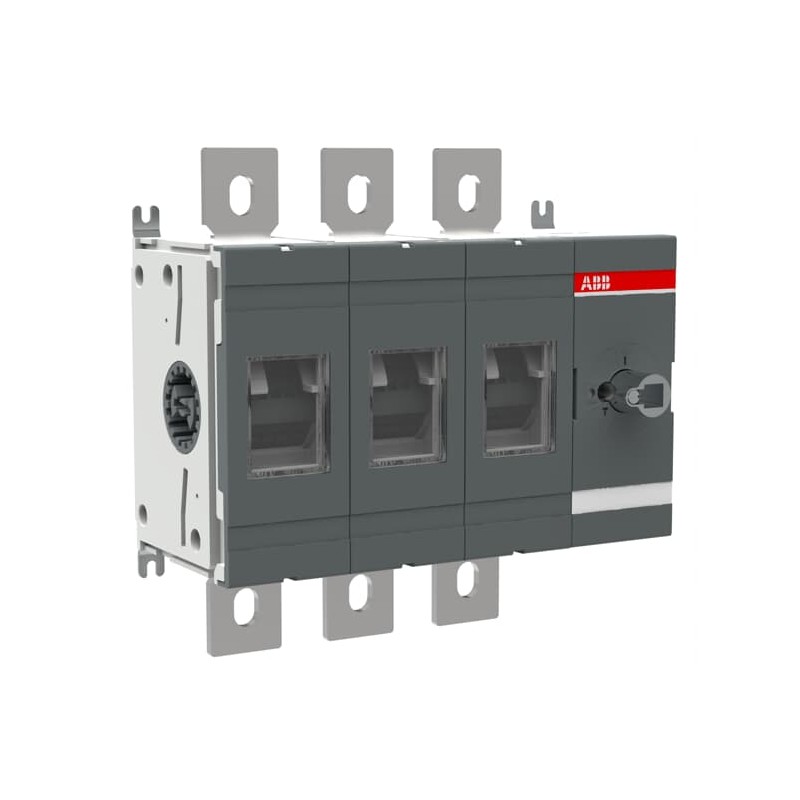

ABB 1SCA022753R4440 1SCA022753R4440 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA022753R4440 ABB Interuptor seccionador OT630E30

Referencia: 1SCA022753R4440

Fabricante: ABB

Descripción:

Interuptor seccionador OT630E30
OT630E30 SWITCH-DISCONNECTOR

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 341,14 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
Instrucciones de desmontaje al final de la vida útil1SCC301119M0201
Información medioambiental1SCC301232D0201
Declaración Ambiental de Producto - EPD1SCC301284D0201
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SCC011021D0201
Información sobre RoHS1SCC011020D0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA1SCC011025D0201
Descargas Populares
Ficha técnica, información técnica1SCC301020C0201
Instrucciones y manuales1SCC301042M0211
Dibujos mecánicos1SCC301314F0001
1SCC301313F0001
OT600_800E30.igs
Declaración Ambiental de Producto - EPD1SCC301284D0201
Ambiente
Grado de protecciónFront IP00
Información medioambiental1SCC301232D0201
Grado de contaminación3
Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85365080
País de origenFinland
Dimensiones
Ancho del product266 mm
Alto del producto250 mm
Largo del product140 mm
Peso del product6.1 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho260 mm
Embalaje Nivel 1 Largo335 mm
Embalaje Nivel 1 Alto152 mm
Embalaje Nivel 1 Peso6.5 kg
Embalaje Nivel 1 EAN6417019245041
Técnica
Corriente térmica convencional de aire libre (Ith)Θ = 40 °C 630 A
Corriente térmica convencional (Ithe)Totalmente cerrado 630 A
Grado de protecciónFront IP00
Distancia entre fasesStandard
Tipo de asaHandle and shaft not included
Durabilidad mecánica10000
Tipo de montajeBase mounting
Número de polos3P
Modo de funcionamientoFront
Grado de contaminación3
Posición de los terminales de líneaTop In - Bottom Out
Bottom In - Top Out
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 25 W
Tensión nominal soportada por impulsos (Uimp)12 kV
Tensión nominal de aislamiento (Ui)según IEC/EN 60664-1 1000 V
Corriente nominal de funcionamiento AC-21A (Ie)(380 ... 415 V) 630 A
(500 V) 630 A
(690 V) 630 A
Corriente nominal de funcionamiento AC-22A (Ie)(380 ... 415 V) 630 A
(500 V) 630 A
(690 V) 630 A
Corriente nominal de funcionamiento AC-23A (Ie)(380 ... 415 V) 630 A
(500 V) 630 A
(690 V) 630 A
Potencia operativa nominal AC-23A (Pe)(220 ... 240 V) 200 kW
(400 ... 415 V) 355 kW
(500 V) 400 kW
(690 V) 630 kW
Tensión nominal de operaciónMain Circuit 1000 V
Capacidad nominal de producción de cortocircuitos (Icm)(690 V) 80 kA
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 20 kA
Funciones especialesNo
NormasIEC 60947-3
Mecanismo de funcionamiento de los interruptoresMecanismo al final del interruptor
30 (Lado derecho)
Tipo de terminalTerminales de lengüeta
Par de aprieteacc. IEC 60947-1 50 … 75 N·m
Técnica UL/CSA
Par de aprieteacc. IEC 60947-1 50 … 75 N·m
Certificados y Declaraciones (Número de Documento)
A2L Certificate – IEC1SCC301337D0201
Declaración de conformidad - CE1SCC301140D2704
Certificado DNV GL1SCC301184D0203
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Clase electrónicaV11.1 : 27371403
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)

ETIM for 1SCA022753R4440 Interruptores de baja tensión (EC000216)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorSí
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor1
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor1000 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor1000 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor630 A
CaracterísticaCorriente permanente asignada a AC-23, 400 V (EF011777)
Valor630 A
CaracterísticaCorriente permanente asignada con AC-21, 400 V (EF009165)
Valor630 A
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor20 kA
CaracterísticaPotencia de funcionamiento nominal a 400 V CA-23 (EF007027)
Valor355 kW
CaracterísticaPoder de corte a 400 V (EF009166)
Valor355 kW
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorNo
CaracterísticaConstrucción del dispositivo (EF008240)
ValorDispositivo completo en carcasa
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorNo
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaEjecución del elemento accionador (EF006976)
ValorControl de giro largo
CaracterísticaInterbloqueable (EF006281)
ValorNo
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión de tornillo
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP00
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros
