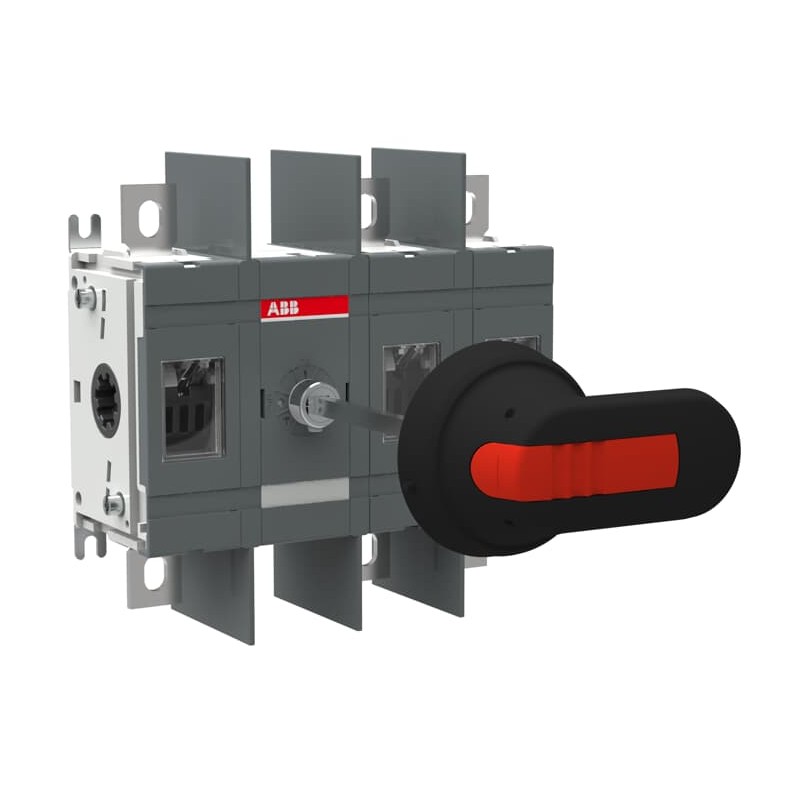

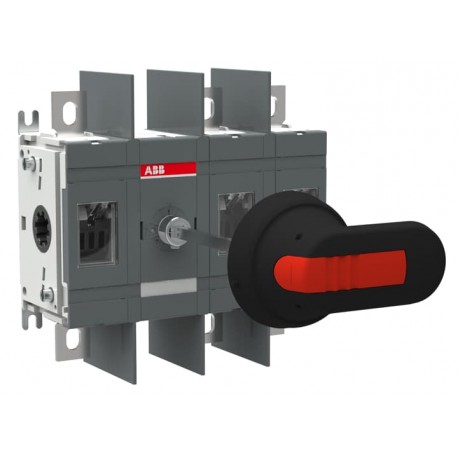

1SCA022745R0000 ABB Interruptor seccionador OT250E12WP
1SCA022745R0000
ABB
Interruptor seccionador OT250E12WP
OT250E12WP SWITCH-DISCONNECTOR
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC301117M0201 |
| Información medioambiental | 1SCC301265D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | abf2ff94-3064-4e3e-bb29-dbff40b347d6 Finland |
| SCIP simplificado | 1c93b357-5438-4177-b4e3-17e634c2e522 Germany |
| 9143f3a2-1531-4d7f-a5fb-f85e6875a7d9 Sweden | |
| dc7d42b0-0cc9-4c7f-97f7-013bbf42dda4 Poland | |
| 79382cdf-f04d-4e8e-b6d5-05ccbd6ae995 Germany | |
| a4e99a20-a91d-465f-981f-0e3eb4329f1c Poland | |
| 9109410c-4031-49d2-a49d-c5b386738507 Spain | |
| cc8b3a0c-a305-42df-add8-66998244fd16 Denmark | |
| 9fd94788-3bcf-40ae-9ccb-e9064d892cd9 Belgium | |
| 09efe703-2023-404c-bc32-a58eac735586 Belgium | |
| e5a2db91-f5fc-46af-a346-b291386db86f Greece | |
| 2ae5992d-591d-430f-954a-e7c34074494d Portugal | |
| f881e589-1599-41c2-9ac3-fae3c5b5ff80 Netherlands | |
| 8f63c77a-35c4-4ffb-8744-5af8fb33a0fb Germany | |
| e15f2f56-9d79-4e01-8b9c-735d11b43dec Sweden | |
| f4b7ce54-223c-429a-b300-e5a03f91f479 Germany | |
| dd82f87a-f81a-42cd-bd4e-2ab23130f1a5 France | |
| 9fee1051-9dda-4aa3-9e9d-36a4a7aba434 Hungary | |
| b16f84b8-6379-4542-b738-5e5ff3b97940 Italy | |
| 9c00bda7-23e5-499d-a9b5-0d464dc8ad71 Germany | |
| 549cebe2-55ad-4899-b18d-8f865ce228b6 Czech Republic | |
| 0a9e895b-09a6-4e04-a3dd-16bd511dd721 Poland | |
| 57179fdc-50b9-4f56-aa46-2802a773c7f1 Estonia | |
| 26a2aabe-f2e3-4192-9a97-59d5c4fb8641 Hungary | |
| 5d7e6a19-5059-4799-abc5-53fec007aa65 Croatia | |
| 72d14a51-d64b-45ac-826a-d55e6276b9ca Norway | |
| 2e437ca1-cc6d-47b6-9c98-afbe1de05702 France | |
| c22b521e-9ecf-485f-b17b-3a7b62cec57b Bulgaria | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301031M0220 |
| Dibujos mecánicos | 1SCC301294F0001 |
| 1SCC301293F0001 | |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Ambiente | |
| Grado de protección | Front IP00 |
| Información medioambiental | 1SCC301265D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 174.5 mm |
| Alto del producto | 170 mm |
| Largo del product | 82.5 mm |
| Peso del product | 1.5 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 190 mm |
| 7.5 in | |
| Embalaje Nivel 1 Largo | 290 mm |
| 11.4 in | |
| Embalaje Nivel 1 Alto | 110 mm |
| 4.3 in | |
| Embalaje Nivel 1 Peso | 1.7 kg |
| 3.7 lb | |
| Embalaje Nivel 1 EAN | 6417019241692 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 250 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 250 A |
| Grado de protección | Front IP00 |
| Distancia entre fases | Wide phase distance |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Durabilidad mecánica | 20000 |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 6.5 W |
| Corriente nominal de cortocircuito condicional (Inc) | (315 A fuse, 500 V) 100 kA |
| (355 A fuse, 690 V) 80 kA | |
| (250 A fuse, 690 V) 100 kA | |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 ... 415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 30 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kA |
| Funciones especiales | Wide phase distance |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo entre los polos |
| 12 (Entre los polos) | |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Certificado ATEX | No certification needed |
| Certificado BV | 1SCC301103D0201 |
| Declaración de conformidad - CE | 1SCC301131D2705 |
| Certificado DNV GL | 1SCC301174D0204 |
| Certificado GL | 1SCC301139D0201 |
| Certificado LR | 1SCC301144D0201 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122221 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3661332 |
| Número E (Noruega) | 4337886 |
| Número E (Suecia) | 3171192 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 250 A |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 250 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 250 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 145 kW |
| Poder de corte a 400 V (EF009166) | 145 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 100 kA |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP00 |
| Grado de protección (NEMA) (EF011959) | Otros |
