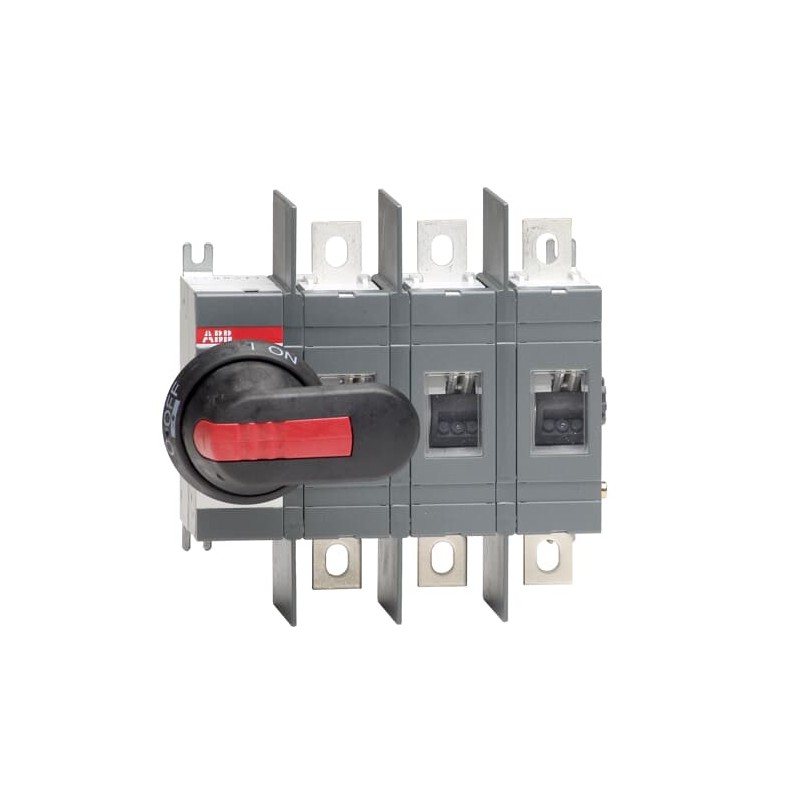

1SCA022744R3560 ABB Interruptor seccionador OT250E03WP
Referencia: 1SCA022744R3560
Fabricante: ABB
Descripción:
Interruptor seccionador OT250E03WP
OT250E03WP SWITCH-DISCONNECTOR
Categorías:
- Componentes industriales de baja tensión > Seccionador
- ABB > Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
- Más Información
- ETIM
- Opiniones
VISTOS ANTERIORMENTE
MÁS INFORMACIÓN
| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC301117M0201 |
| Información medioambiental | 1SCC301265D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 9d2fd67a-f690-4bf2-b98b-8d1174018ee9 Finland |
| SCIP simplificado | ab95594a-afae-43d6-b9d4-9693f3d1ed0b Germany |
| 1c66e088-2940-40c2-a266-cca7762f8ee8 Belgium | |
| 7c377033-a217-4b8d-a9c2-75a24b0a2d8f Italy | |
| 4b495af2-e067-4217-9dcd-107678ff1413 Germany | |
| ec62897e-a723-4ece-b6c5-c942e2fc6503 Hungary | |
| 2098dd86-fae7-4fe7-a7ac-3f1e6729262a Netherlands | |
| f5fb0cb5-75fb-46c7-a1cb-04e6c3d7c60c Sweden | |
| 2189db65-0c68-42fc-8491-c652ffaa92d0 Poland | |
| bb37739a-45e0-4765-8fd4-afdd2fe2d8a8 Sweden | |
| ff2cb2e1-73ad-4af3-b605-9f2112a2cfa1 Germany | |
| 53c247a3-ea1d-4488-a91a-a46139162232 Portugal | |
| 30aa7913-265a-43a6-8ece-75919e3615d3 Poland | |
| f37d1b84-ee7a-4369-a190-809344fc7ffa Estonia | |
| 006669de-fd9a-4905-8d7f-e4fb6190d563 Greece | |
| 6f0e0560-4060-4df5-b979-0e3c3f72c62f Bulgaria | |
| dec43b05-783a-4935-be7c-922b30e339bd Norway | |
| aa4fd932-1cf1-46c6-a478-c507aa7ef8a0 France | |
| 16110378-d1c0-46d1-9c84-d9a3faee245e Poland | |
| 9c5e5a1f-057a-439a-a5d8-61cdd0852be8 Spain | |
| 74e6ea84-c8bc-4cd1-8b26-6bfcd6de58c3 Belgium | |
| 8a2b0926-999b-44a0-af9f-57eb00240450 Hungary | |
| 910c4e23-6a9f-485e-93ef-bed8730c69df Czech Republic | |
| fda1dead-6015-42eb-90d1-c3636681e9a6 Germany | |
| b44f5f6f-711a-4466-8655-fe9a1f84d190 Denmark | |
| 1b8e8ad8-8fd0-420c-b99e-cc9f50d0eea5 Croatia | |
| 1f63380c-2bf4-4f3b-98b8-711074efc6d7 France | |
| ea8683a2-cc66-424b-8750-26456e08e6b8 Germany | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301031M0220 |
| Dibujos mecánicos | 1SCC301290F0001 |
| 1SCC301289F0001 | |
| OT200-250E03W.stp | |
| OT200-250E03W.igs | |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Ambiente | |
| Grado de protección | Front IP00 |
| Información medioambiental | 1SCC301265D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 169.5 mm |
| Alto del producto | 170 mm |
| Largo del product | 82.5 mm |
| Peso del product | 1.5 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 190 mm |
| 7.5 in | |
| Embalaje Nivel 1 Largo | 290 mm |
| 11.4 in | |
| Embalaje Nivel 1 Alto | 110 mm |
| 4.3 in | |
| Embalaje Nivel 1 Peso | 1.7 kg |
| 3.7 lb | |
| Embalaje Nivel 1 EAN | 6417019241418 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 250 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 250 A |
| Grado de protección | Front IP00 |
| Distancia entre fases | Wide phase distance |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Durabilidad mecánica | 20000 |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 6.5 W |
| Corriente nominal de cortocircuito condicional (Inc) | (315 A fuse, 500 V) 100 kA |
| (355 A fuse, 690 V) 80 kA | |
| (250 A fuse, 690 V) 100 kA | |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 ... 415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 30 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kA |
| Funciones especiales | Wide phase distance |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo al final del interruptor |
| 03 (Lado izquierdo) | |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Certificado ATEX | No certification needed |
| Certificado BV | 1SCC301103D0201 |
| Declaración de conformidad - CE | 1SCC301131D2705 |
| Certificado DNV GL | 1SCC301174D0204 |
| Certificado GL | 1SCC301139D0201 |
| Certificado LR | 1SCC301144D0201 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122221 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3661328 |
| Número E (Noruega) | 4337884 |
| Número E (Suecia) | 3171190 |
ETIM for 1SCA022744R3560 Interruptores de baja tensión (EC000216)
Característica
Valor
CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorSí
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor1
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor1000 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor1000 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor250 A
CaracterísticaCorriente permanente asignada a AC-23, 400 V (EF011777)
Valor250 A
CaracterísticaCorriente permanente asignada con AC-21, 400 V (EF009165)
Valor250 A
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor8 kA
CaracterísticaPotencia de funcionamiento nominal a 400 V CA-23 (EF007027)
Valor145 kW
CaracterísticaPoder de corte a 400 V (EF009166)
Valor145 kW
CaracterísticaCorriente nominal de cortocircuito condicional Iq (EF001444)
Valor100 kA
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorNo
CaracterísticaConstrucción del dispositivo (EF008240)
ValorDispositivo completo en carcasa
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorNo
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaColor del elemento de accionamiento (EF007167)
ValorNegro
CaracterísticaEjecución del elemento accionador (EF006976)
ValorControl de giro largo
CaracterísticaInterbloqueable (EF006281)
ValorNo
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión de tornillo
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP00
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros
